جزئیات محصول

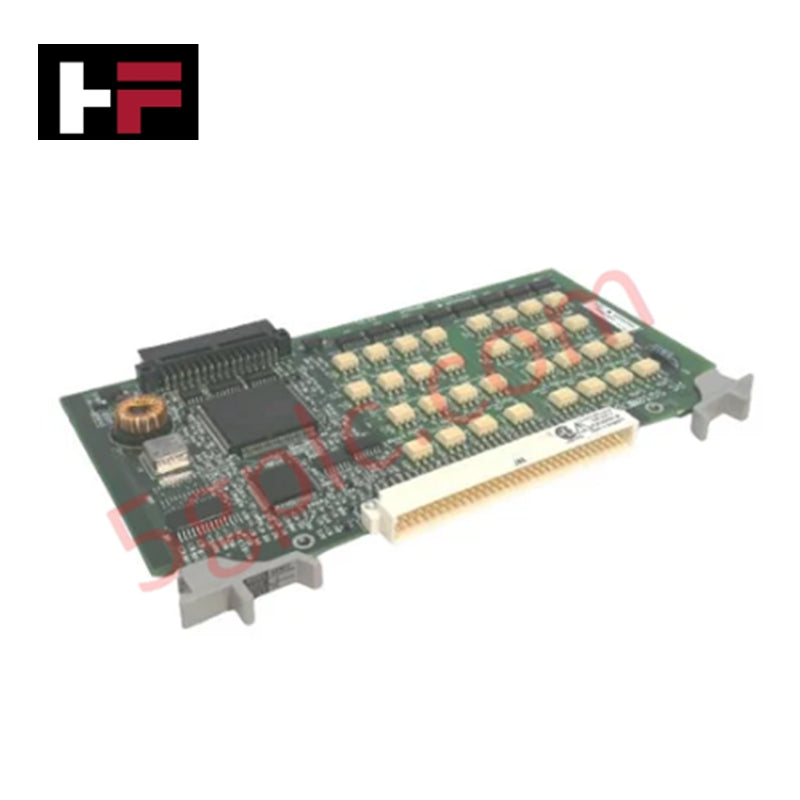

Yokogawa ADM52-2 S4 که با عنوان ADM52-2 کارت I/O خروجی کنتاکتی نیز شناخته می‌شود، به‌عنوان یک قطعه سخت‌افزاری اختصاصی برای توزیع سیگنال‌های سوئیچینگ گسسته با چگالی بالا در پلتفرم‌های DCS یوکوگاوا عمل می‌کند. این کارت ۳۲ کانال خروجی کنتاکتی را برای اجرای سوئیچینگ رله Form C در سلونوئیدهای میدانی، رله‌ها و نشانگرهای وضعیت، بر اساس فرمان‌های بک‌پلین میزبان، فراهم می‌کند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | ADM52-2 S4 |
| برند | Yokogawa |
| مبدأ | ژاپن |
| وزن | ۰٫۱۲ kg |
| ابعاد | ۲۰٫۳ cm x ۱۱٫۸ cm x ۱٫۲ cm |
| دمای کاری | ۲۰- تا ۷۰+ deg C |
| مصرف توان | تغذیه‌شده از بک‌پلین ساب‌رک |
| چگالی خروجی | ۳۲ کانال خروجی |
| نوع کنتاکت | کنتاکت‌های رله Form C (NO / NC) |
| حداکثر ولتاژ سوئیچینگ (AC) | 250 VAC |
| حداکثر جریان سوئیچینگ (AC) | 1 A |
| حداکثر ولتاژ سوئیچینگ (DC) | 30 VDC |
| حداکثر جریان سوئیچینگ (DC) | 100 mA |
| ایزولاسیون مکانیکی | ایزولاسیون فیزیکی کنتاکت رله از منطق بک‌پلین |
| ترمینیشن میدانی | رابط کانکتوری ۳۲ نقطه‌ای با چگالی بالا |
پروتکل لوپ 4-20 mA HART و ایزولاسیون کانال
ADM52-2 S4 ایزولاسیون مکانیکی میان لوپ‌های سوئیچینگ کنتاکتی و منطق داخلی بک‌پلین سیستم را فراهم می‌کند و از انتقال گذراهای ولتاژ بالا و جهش‌های ناشی از سوئیچینگ القایی به مدارهای منطقی جلوگیری می‌کند. هنگامی که این کارت در شاسی DCS یوکوگاوا و در کنار بردهای کنترل فرایندِ پردازش‌کننده سیگنال‌های پروتکل لوپ 4-20 mA HART نصب می‌شود، ساختار خروجی ایزوله از انتقال نویز حالت مشترک در باس‌های مشترک ساب‌رک جلوگیری می‌کند. این طراحی ایزولاسیون، دقت لوپ جریان و ارتباطات دیجیتال پیوسته HART را در کارت‌های ورودی و خروجی آنالوگ مجاور، طی چرخه‌های فعال‌سازی رله با فرکانس بالا، حفظ می‌کند.
سؤالات متداول
س: توپولوژی کنتاکت Form C در ADM52-2 S4 چگونه عمل می‌کند؟
پ: هر کانال خروجی هم کنتاکت فیزیکی نرمال باز (NO) و هم نرمال بسته (NC) را با یک ترمینال مشترک فراهم می‌کند و امکان سیم‌کشی انعطاف‌پذیر منطق اینترلاک را برای هر کانال می‌دهد.
س: محدوده‌های اصلی سوئیچینگ برای بارهای الکتریکی AC و DC چیست؟
پ: رله‌های داخلی ظرفیت سوئیچینگ حداکثر 250 VAC با جریان 1 A را برای مدارهای جریان متناوب و حداکثر 30 VDC با جریان 100 mA را برای مدارهای جریان مستقیم پشتیبانی می‌کنند.
س: آیا کارت خروجی ADM52-2 S4 را می‌توان در حالت روشن بودن سیستم خارج کرد؟
پ: قابلیت تعویض در حالت روشن به ویژگی‌های شاسی میزبان بستگی دارد؛ پیش از خارج کردن کارت، ولتاژ بار رله خارجی باید قطع شود تا از ایجاد قوس الکتریکی در میدان یا فعال‌شدن ناخواسته خروجی جلوگیری شود.
راهنمای نصب در محل
- اقدامات احتیاطی ESD: پیش از لمس ماژول، دست‌بند ضدالکتریسیته ساکنِ متصل به زمین بپوشید تا از آسیب ناشی از تخلیه الکترواستاتیکی به قطعات داخلی جلوگیری شود.
- هم‌راستاسازی مکانیکی: لبه‌های کارت را با ریل‌های محفظه رک هم‌راستا کنید و کارت را محکم در کانکتور بک‌پلین وارد کنید تا کاملاً در جای خود قرار گیرد؛ در صورت وجود، سازوکارهای قفل‌کننده را محکم کنید.
- محافظت و اتصال زمین کابل: سیم‌های درین کلی کابل چندرشته‌ای را در یک نقطه روی شینه اتصال زمین کابینت ترمینال کنید تا از انتشار نویز جلوگیری شود.
- مسیریابی هادی‌ها: سیم‌کشی کنتاکت‌های میدانی را در مسیرهای جداگانه و دور از کابل‌های سیگنال آنالوگ سطح پایین و باس‌های ارتباطی عبور دهید تا تداخل الکترومغناطیسی کاهش یابد.
