جزئیات محصول

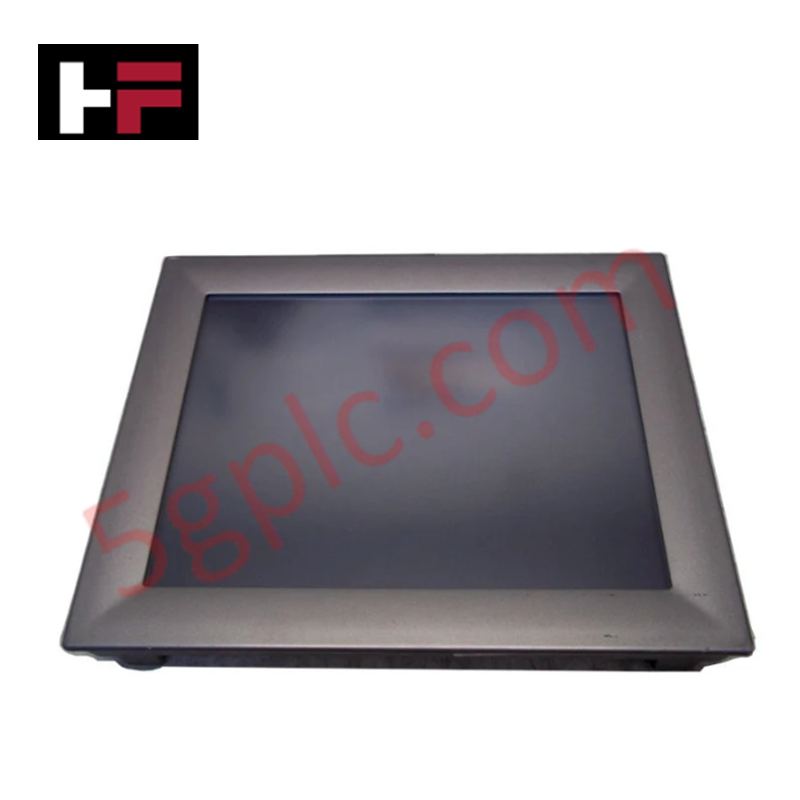

پیکربندی شده برای نظارت بر فرآیندهای بصری و مدیریت رابط کاربری اپراتور در شبکههای کنترل صنعتی، ABB TPC-1570H (3BHE031734R1112 صفحه نمایش HD) پردازش سیگنال فیزیکی مستقیم و اجرای خروجی گرافیکی را فراهم میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | TPC-1570H |
| برند | ABB |
| شماره قطعه | 3BHE031734R1112 |
| ابعاد | نمایشگر ۱۵ اینچ |
| دمای کاری | منفی ۲۰ درجه سانتیگراد تا مثبت ۶۰ درجه سانتیگراد |
| مصرف برق | مشخص نشده |
| پردازنده | Intel Core i5-4300M |
| حافظه | ۸ گیگابایت رم DDR3L |
| ذخیرهسازی | ۸۰ گیگابایت SSD |
| رزولوشن | ۱۰۲۴ در ۷۶۸ پیکسل |
| کلاس حفاظتی | IP65 |
شبکههای تعیینشده Profinet / EtherNet/IP
دستگاه TPC-1570H در شبکههای تعیینشده ادغام میشود و از رابطهای ارتباطی برای تبادل دادههای فرآیندی با کنترلکنندههای میزبان استفاده میکند. این دستگاه از انتقال داده با سرعت بالا پشتیبانی میکند که برای نمایش وضعیت درایو و پارامترهای فرآیند در زمان واقعی ضروری است. سازگاری فلش فریمویر از طریق سیستمعامل داخلی مدیریت میشود و نیازمند همگامسازی دورهای با پیکربندی شبکه سیستم کنترل برای حفظ یکپارچگی دادهها است. مقیاسبندی تراکم ورودی/خروجی در رابط نمایشگر تضمین میکند که صفحات پیچیده اپراتور تحت شرایط بار دادهای بالا پاسخگو باقی بمانند. اطمینان حاصل کنید که پیکربندی سوئیچ شبکه با مشخصات پورت اترنت TPC-1570H همخوانی دارد تا از تأخیر بستهها یا قطع اتصال جلوگیری شود.
سؤالات متداول
س: آیا ماژول نمایشگر TPC-1570H در حین بارگذاری سیستم قابل تعویض در محل است؟
ج: خیر. برای جلوگیری از آسیب به پورتهای ارتباطی و اجزای منطقی داخلی، دستگاه باید کاملاً خاموش شده و از تمام کابلهای رابط جدا شود قبل از برداشتن یا نصب.
س: چگونه باید پنل جلویی با درجه حفاظت IP65 نگهداری شود؟
ج: سطح صفحه لمسی را با مواد شوینده صنعتی غیرساینده تمیز کنید. از پاشیدن مستقیم آب با فشار بالا به مهر و مومهای قاب خودداری کنید، زیرا ممکن است مقاومت در برابر گرد و غبار و آب IP65 را کاهش دهد.
راهنمای نصب در محل
- نصب: اطمینان حاصل کنید که نمایشگر در یک محفظه محکم نصب شده و واشر ارائه شده به درستی قرار گرفته است تا مهر و موم محیطی IP65 حفظ شود. از گیرههای نصب مشخص شده برای ثابت نگه داشتن دستگاه در مقابل پنل استفاده کنید.
- زمین کردن: ترمینال زمین اختصاصی روی بدنه را به زمین پاک و تأیید شده متصل کنید. این کار تداخل الکترومغناطیسی (EMI) که ممکن است باعث پرش تصویر یا ناپایداری کنترلر صفحه لمسی شود را کاهش میدهد.
- سیمکشی: کابلهای اترنت و برق را از طریق مجاری جداگانه از خطوط برق AC با ولتاژ بالا عبور دهید تا از تداخل متقابل جلوگیری و یکپارچگی ارتباط حفظ شود.
- مدیریت حرارتی: در حالی که دستگاه تا ۶۰ درجه سانتیگراد کار میکند، فضای کافی در اطراف هیتسینک پشت دستگاه برای جریان طبیعی هوا و دفع حرارت حفظ کنید.
- بازرسی: به طور دورهای بررسی کنید که سختافزار نگهدارنده محکم است و واشر مهر و موم هیچ نشانهای از خرابی یا سخت شدن ندارد که ممکن است باعث نفوذ رطوبت در محیطهای با رطوبت بالا شود.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
