جزئیات محصول

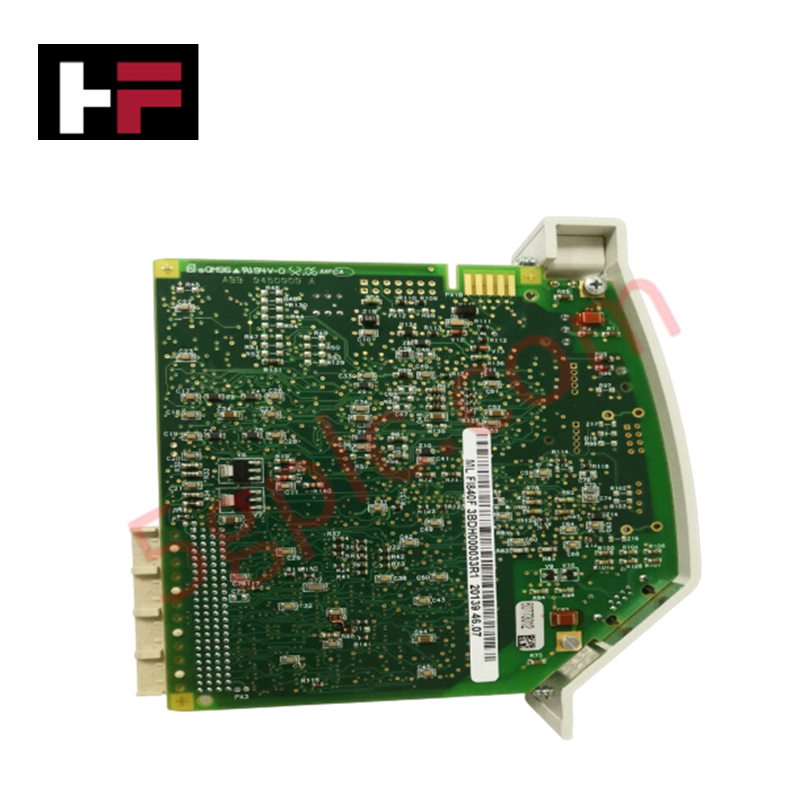

ماژول ABB FI 840F 3BDH000033R1 که با نام FI840F نیز فهرست شده است، به‌عنوان یک قطعه سخت‌افزاری اختصاصی برای تبادل پرسرعت و قطعی داده در شبکه، در پلتفرم‌های سیستم کنترلر AC800F عمل می‌کند. این ماژول پردازش دوسویه پروتکل را مستقیماً در رابط بک‌پلین مدیریت می‌کند تا حلقه‌های ارتباطی قابل‌اعتمادی بین کنترلرهای فرایندی و شبکه‌های ابزار دقیق سطح فیلد برقرار کند، بدون آنکه تأخیری در اجرای پردازنده اصلی منطق ایجاد شود.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | FI 840F (3BDH000033R1) |
| برند | ABB |
| مبدأ | آلمان |
| وزن | 0.15 kg (0.33 lbs) |
| ابعاد | 125 mm x 155 mm x 28 mm (4.9 in x 6.1 in x 1.1 in) |
| دمای کاری | -40 تا 70 deg C (-40 تا 158 deg F) |
| منبع تغذیه | 24 VDC |
| پروتکل ارتباطی | FOUNDATION Fieldbus HSE (اترنت پرسرعت) |
| سرعت انتقال | 100 Mbps |
| تعداد کانال | 4 یا 8 کانال (بسته به نوع مدل) |
| جهت نصب | عمودی یا افقی روی کریر اختصاصی AC800F |
بک‌پلین اترنت قطعی و مقیاس‌پذیری میان‌افزار
این ماژول با بهره‌گیری از اجرای قطعی در سطح سخت‌افزار در سراسر بک‌پلین سیستم کنترلر، بسته‌های داده شبکه Fieldbus HSE را با توان عملیاتی بالا پردازش می‌کند. سازگاری فلش میان‌افزار، انتقال‌های دوره‌ای و غیردوره‌ای داده را همگام نگه می‌دارد و هماهنگی دقیق زمانی را میان تمام گره‌های متصل شبکه حفظ می‌کند. این رابط تخصصی، پشته‌های پیچیده پروتکل را از پردازنده مرکزی اصلی جدا می‌کند و در دوره‌های تراکم بالای I/O و ترافیک سنگین شبکه، زمان‌های اسکن اجرا را پایدار نگه می‌دارد.
پرسش‌های متداول
س: هنگام تعویض ماژول روی رک فعال AC800F چه اقدامات احتیاطی باید رعایت شود؟
پ: اطمینان حاصل کنید که رک کنترلر از تعویض آنلاین ماژول پشتیبانی می‌کند و بررسی کنید که از تمام پیکربندی‌های سیستم نسخه پشتیبان تهیه شده باشد. هنگام جاگذاری ماژول باید از تجهیزات محافظت در برابر تخلیه الکترواستاتیکی استفاده شود تا از آسیب به پایه‌های حساس منطق گذرگاه بک‌پلین جلوگیری شود.
س: ترافیک شبکه فیلدباس چگونه از منطق داخلی کنترلر جدا می‌شود؟
پ: این ماژول به ایزولاسیون گالوانیکی داخلی و سخت‌افزار پردازش پروتکل داخلی مجهز است تا لایه فیزیکی اترنت پرسرعت را از گذرگاه کنترلر بک‌پلین جدا کند و مانع انتقال تداخل الکتریکی گذرا شود.
راهنمای نصب در محل
- پیش از قرار دادن ماژول در محل رک، اطمینان حاصل کنید که منبع تغذیه سیستم 24 VDC ایزوله شده یا در محدوده تلرانس‌های مشخص تنظیم شده است.
- در اطراف محفظه ماژول، حداقل فاصله فیزیکی لازم را حفظ کنید تا جریان همرفتی هوا در سراسر محدوده دمای کاری -40 تا 70 deg C بدون محدودیت برقرار باشد.
- کابل‌های ارتباطی پرسرعت را جدا از خطوط AC ولتاژبالا عبور دهید تا تداخل الکترومغناطیسی متقابل به حداقل برسد.
- اطمینان حاصل کنید که تمام کابل‌های شیلددار اترنت و فیلدباس، در یک رابط تک‌ترمیناله، به‌درستی به نقطه اتصال زمین حفاظتی متصل شده‌اند.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین می‌کنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را می‌توانید ظرف ۳۰ روز در بسته‌بندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینه‌های حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقص‌های مواد یا ساخت می‌شود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمی‌شود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال می‌کنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینه‌های گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
