جزئیات محصول

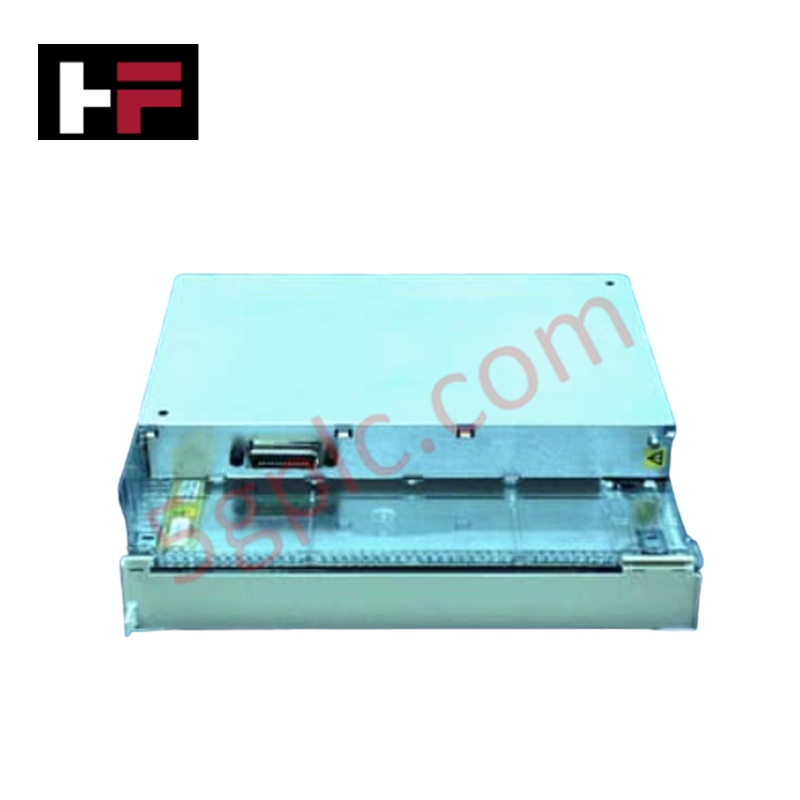

ABB CI610 3BHT300003R1 که به عنوان ماژول ارتباطی CI610 نیز شناخته می‌شود، به عنوان یک قطعه سخت‌افزاری اختصاصی برای گسترش باس I/O و مسیریابی سیگنال در پلتفرم‌های سیستم کنترل فرآیند اصلی ABB Advant Master عمل می‌کند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | CI610 |
| شماره قطعه | 3BHT300003R1 |
| شماره قطعه جایگزین | 7650055-439 |
| برند | ABB |
| مبدأ | سوئد |
| وزن | 1.195 کیلوگرم |
| ابعاد (عمق × ارتفاع × عرض) | 252 میلی‌متر × 273 میلی‌متر × 40 میلی‌متر |
| دمای کاری | ۰ تا ۵۵ درجه سانتی‌گراد |
| مصرف برق | تأمین برق از باس بک‌پلین |
| نوع ماژول | ماژول ارتباطی گسترش‌دهنده باس I/O |
| سازگاری سیستم | سیستم کنترل فرآیند اصلی ABB Advant Master |
| دسته‌بندی WEEE | ۵. تجهیزات کوچک (هیچ بعد خارجی بیش از ۵۰ سانتی‌متر نیست) |
سرعت ارتباط باس بک‌پلین و سازگاری فلش فریم‌ور
ماژول CI610 3BHT300003R1 توپولوژی باس IOB_A سیستم را گسترش می‌دهد و سیگنال‌های داده ورودی/خروجی را بین واحد کنترل اصلی و زیررک‌های کمکی منتقل می‌کند. منطق داخلی درایور باس، سرعت انتقال قطعی را در بخش‌های گسترش‌یافته رک تضمین می‌کند بدون اینکه باعث ایجاد انحراف کلاک یا کاهش کیفیت سیگنال بک‌پلین شود. معماری سخت‌افزاری داخلی از سازگاری دقیق فلش فریم‌ور در زیرمجموعه‌های سیستم Advant Master پشتیبانی می‌کند و اجرای پایدار پروتکل و همگام‌سازی رابط فیزیکی بک‌پلین را در طول روتین‌های اسکن I/O با چگالی بالا فراهم می‌آورد.
سؤالات متداول
س: نقش اصلی عملکردی ماژول CI610 در سیستم Advant Master چیست؟
ج: CI610 به عنوان گسترش‌دهنده باس IOB_A عمل می‌کند و گسترش سیگنال در سطح سخت‌افزار را از واحد پردازش اصلی به زیررک‌های اضافی I/O در سراسر بک‌پلین سیستم فراهم می‌کند.
س: آیا برای راه‌اندازی منطق داخلی واحد CI610 به منبع تغذیه خارجی نیاز است؟
ج: خیر. برق مورد نیاز مستقیماً از اتصالات داخلی بک‌پلین سیستم تأمین می‌شود، به شرطی که ماژول به درستی در اسلات زیررک مربوطه قرار گرفته باشد.
س: آیا ماژول CI610 دارای باتری پشتیبان داخلی است؟
ج: خیر. مجموعه سخت‌افزاری فیزیکی هیچ باتری داخلی ندارد.
راهنمای نصب در محل
- قطع برق: قبل از وارد کردن یا خارج کردن ماژول از بک‌پلین، اطمینان حاصل کنید که منبع تغذیه اصلی محفظه زیررک قطع شده باشد.
- تراز کردن اسلات: کارت را به آرامی در مسیرهای راهنمای کارت شاسی هدایت کنید تا اطمینان حاصل شود که پین‌های کانکتور بک‌پلین به دقت تراز شده‌اند قبل از اعمال نیروی نشستن.
- سیم‌کشی محافظت‌شده: تمام کابل‌های گسترش باس خارجی را با استفاده از سیم‌کشی جفت‌پیچ‌خورده محافظت‌شده و با سیم‌های تخلیه زمین که مستقیماً به نقطه زمین قاب محفظه متصل شده‌اند، وصل کنید.
- بستن پیچ‌ها: پیچ‌های نگهدارنده پنل جلویی بالا و پایین را کاملاً سفت کنید تا اتصال مکانیکی محکم حفظ شده و از جدا شدن ماژول در برابر لرزش جلوگیری شود.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین می‌کنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را می‌توانید ظرف ۳۰ روز در بسته‌بندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینه‌های حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقص‌های مواد یا ساخت می‌شود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمی‌شود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال می‌کنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینه‌های گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
