جزئیات محصول

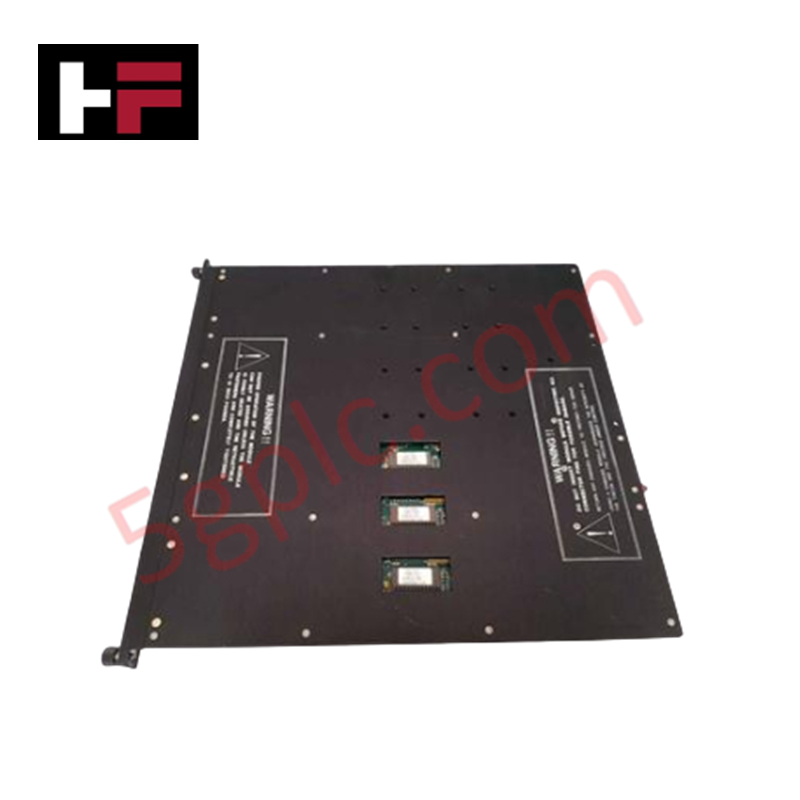

Triconex 3625A یک ماژول خروجی دیجیتال ۳۲ کاناله است که بر پایه معماری افزونگی سه‌گانه ماژولار (TMR) برای کاربردهای صنعتی حیاتی از نظر ایمنی ساخته شده است. این ماژول با ولتاژ نامی 24 VDC کار می‌کند و فرمان‌های منطقی را به سیگنال‌های خروجی الکتریکی تبدیل می‌کند تا عملگرها، شیرها، سلونوئیدها و نشانگرهای خارجی را به کار بیندازد.
عملکرد خروجی و مشخصات الکتریکی
این ماژول دارای ۳۲ نقطه خروجی دیجیتال مشترک است که در محدوده ولتاژ 16 تا 32 VDC کار می‌کنند (حداکثر ولتاژ مطلق 36 VDC). هر کانال جریان پیوسته‌ای تا 1.7 A تأمین می‌کند و افت ولتاژ معمول آن در بار کامل کمتر از 2.8 VDC است؛ همچنین می‌تواند جریان‌های هجومی کوتاه‌مدت تا 7 A را به مدت 10 ms تحمل کند.
تحمل خطا و حفاظت
مدل 3625A با قابلیت‌های حفاظت داخلی طراحی شده و بدون نیاز به تجهیزات حفاظت در برابر اضافه‌ولتاژ خارجی کار می‌کند. برای پایش صحیح وضعیت، خروجی‌ها به حداقل جریان بار 10 mA نیاز دارند، حداکثر جریان نشتی بار آن‌ها 4 mA است و مصرف برق کلی ماژول کمتر از 13 W باقی می‌ماند.
| پارامتر | مشخصات |
|---|---|
| مدل | 3625A |
| برند | Triconex |
| نوع محصول | ماژول‌های خروجی دیجیتال |
| معماری | افزونگی سه‌گانه ماژولار (TMR) |
| نقاط خروجی | ۳۲، مشترک |
| ولتاژ نامی | 24 VDC |
| محدوده ولتاژ | 16-32 VDC |
| حداکثر ولتاژ | 36 VDC |
| افت ولتاژ | < 2.8 VDC @ 1.7 A (معمول) |
| جریان نامی | 1.7 A برای هر نقطه |
| جریان هجومی | 7 A به مدت 10 ms |
| حداقل بار موردنیاز | 10 mA |
| نشتی بار | حداکثر 4 mA |
| مصرف برق | < 13 W |
پرسش‌های متداول
س: ظرفیت جریان هر کانال در ماژول Triconex 3625A چقدر است؟
پ: هر نقطه در 16-32 VDC جریان پیوسته‌ای تا 1.7 A تأمین می‌کند و حداکثر ظرفیت جریان هجومی آن 7 A به مدت 10 ms است.
س: آیا ماژول Triconex 3625A به حفاظت خارجی در برابر اضافه‌ولتاژ نیاز دارد؟
پ: خیر، طراحی خودمحافظ این ماژول نیاز به قطعات حفاظت خارجی در برابر اضافه‌ولتاژ را برطرف می‌کند.
