جزئیات محصول

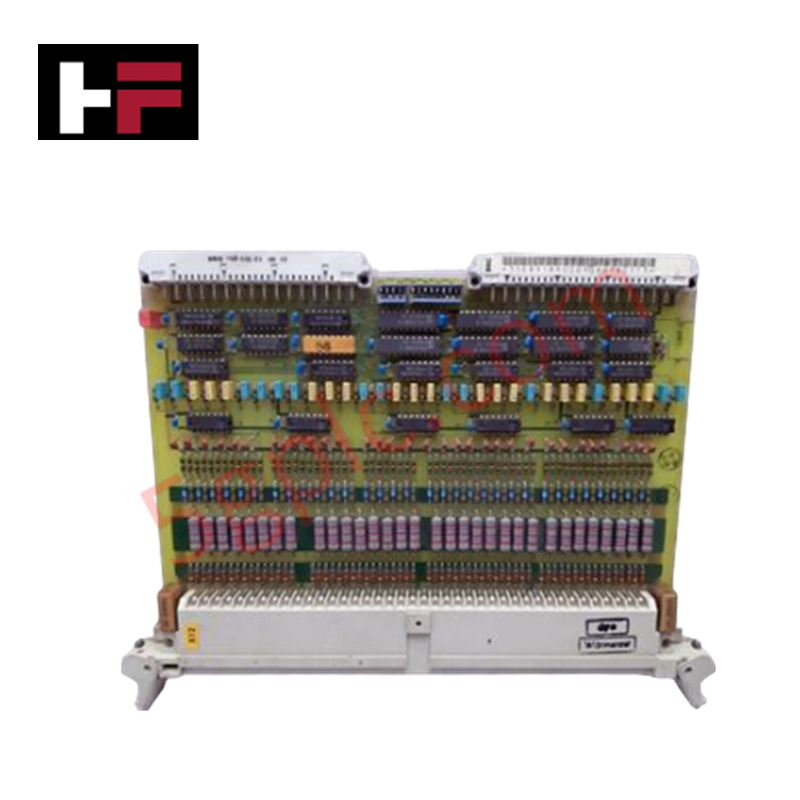

پیکربندی شده برای ارتباطات بین رک‌ها و تبدیل رابط باس در پلتفرم‌های ABB Procontic و Procontic T300، واحد اتصال باس ABB 35EK91 GJR5143200R0001 (35EK91) اجرای فیزیکی/الکتریکی مستقیم را فراهم می‌کند. این ماژول مدیریت شرایط سیگنال، ایزولاسیون الکتریکی و ترجمه فریم داده بین باس‌های بک‌پلین محلی و زیررک‌های کنترلر توسعه‌یافته را بر عهده دارد. درون یک محفظه با ابعاد ۸ × ۱۳ × ۱۰ سانتی‌متر و وزن خالص ۰.۵۴ کیلوگرم قرار دارد و سخت‌افزار، تله‌متری زمان واقعی و فرمان‌های کنترل گسسته را بدون ایجاد تأخیر در چرخه هدایت می‌کند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 35EK91 (GJR5143200R0001) |
| مدل پایه | 35EK91 |
| برند | ABB |
| مبدأ | سوئیس |
| وزن | ۰.۵۴ کیلوگرم (۱.۱۹ پوند) |
| ابعاد | ۸ × ۱۳ × ۱۰ سانتی‌متر |
| دمای کاری | ۰ درجه سانتی‌گراد تا +۵۵ درجه سانتی‌گراد |
| مصرف برق | استاندارد کشش بک‌پلین |
| سیستم‌های سازگار | ABB Procontic، Procontic T300 |
| نوع ماژول | واحد اتصال باس |
سرعت ارتباط باس بک‌پلین و شبکه‌های تعیین‌شده
واحد اتصال باس منطق داخلی اختصاصی را برای حفظ سرعت ارتباط باس بک‌پلین در رک‌های توسعه‌یافته ادغام می‌کند. تبدیل سیگنال با تأخیر کم، زمان‌بندی فریم‌های تعیین‌شده را در طول اسکن ورودی/خروجی با چگالی بالا و تراکنش‌های باس حفظ می‌کند. سازگاری فلش فریم‌ویر در واحدهای پردازش متصل، گزارش‌گیری تشخیصی همزمان و آدرس‌دهی شبکه را بدون وقفه در چرخه‌های اجرای محلی کارت‌های بک‌پلین مجاور ممکن می‌سازد.
سؤالات متداول
س: چه روش‌های ایزولاسیون بک‌پلین قبل از تعویض یا نصب این واحد لازم است؟
ج: منبع تغذیه اصلی رک باید کاملاً خاموش شود قبل از وارد کردن یا خارج کردن کارت اتصال. انجام تعویض داغ می‌تواند باعث تخلیه قوس الکتریکی در پین‌های کانکتور بک‌پلین شده و کانال‌های ارتباطی بین رک‌های مجاور را مختل کند.
س: کابل‌های ارتباطی بین باس چگونه باید زمین شوند تا از خطاهای ارتباطی جلوگیری شود؟
ج: شیلد کابل‌ها در خطوط ارتباط بین رک باید مستقیماً به صفحه زمین اصلی سیستم از طریق گیره‌های زمین با امپدانس پایین متصل شود تا تداخل الکترومغناطیسی فرکانس بالا کاهش یابد.
راهنمای نصب در محل
- اطمینان حاصل کنید که تمام منابع تغذیه زیررک قبل از قرار دادن ماژول در شکاف رک ایزوله شده‌اند.
- لبه‌های کارت را با ریل‌های راهنمای زیررک تراز کرده و با فشار محکم بزنید تا کانکتور چندپین عقب کاملاً در سوکت بک‌پلین قرار گیرد.
- پیچ‌های نگهدارنده پنل بالا و پایین را محکم کنید تا پیوستگی زمین مناسب بین شاسی ماژول و قاب زیررک تضمین شود.
- حداقل فاصله عمودی ۱۰۰ میلی‌متر بالاتر و پایین‌تر از محفظه ماژول را حفظ کنید تا تهویه هوای همرفتی کافی داخل پنل فراهم شود.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین می‌کنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را می‌توانید ظرف ۳۰ روز در بسته‌بندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینه‌های حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقص‌های مواد یا ساخت می‌شود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمی‌شود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال می‌کنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینه‌های گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
