جزئیات محصول

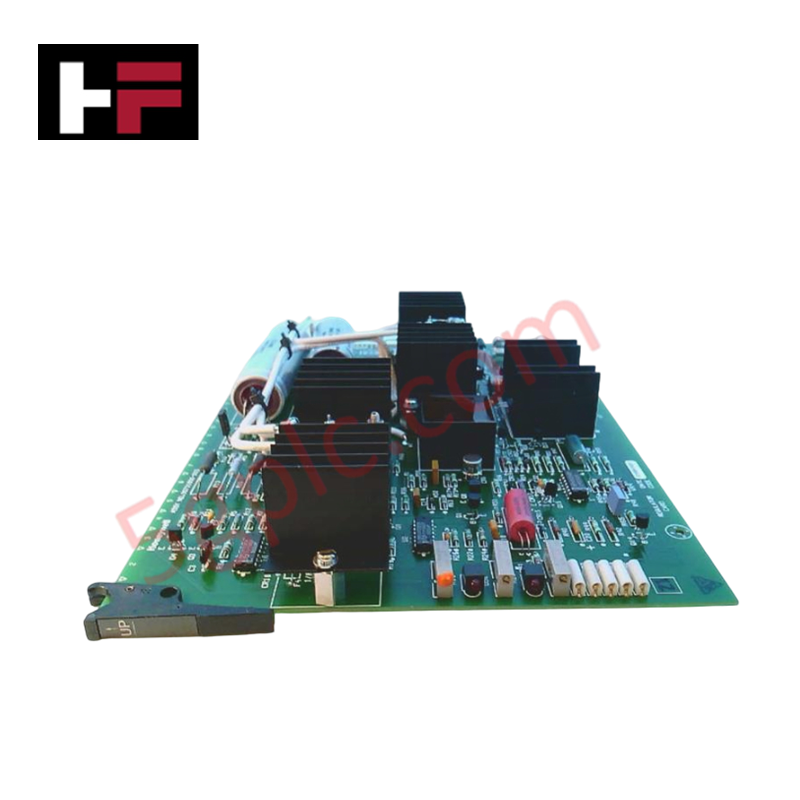

کارت تنظیمکننده Honeywell 30731808-503، که به‌عنوان کارت تنظیمکننده 30731808-503 نیز شناخته می‌شود، به‌عنوان یک قطعه سخت‌افزاری اختصاصی برای تنظیم ولتاژ داخلی و اصلاح خطوط تغذیه در داخل مجموعه‌های شاسی TDC 2000 عمل می‌کند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 30731808-503 |
| برند | Honeywell |
| مبدأ | ایالات متحده آمریکا / تولید جهانی |
| وزن | 1.51 پوند (0.68 کیلوگرم) |
| دمای کاری | رتبه‌بندی استاندارد صنعتی شاسی |
| مصرف برق | تغذیه از طریق ورودی 24 ولت DC بک‌پلین |
| فرم فاکتور | ماژول کارت مدار کشویی |
| ولتاژ ورودی | 24 ولت DC (از بک‌پلین) |
| ولتاژهای خروجی | 5 ولت DC و 12 ولت DC (به منطق شاسی) |
| ویژگی‌های تشخیصی | سوکت‌های تست قابل دسترسی از جلو (تشخیص خطا و کالیبراسیون) |
| حفاظت | 2 فیوز قابل جدا شدن |
ایزولاسیون کانال به کانال و اصلاح خطوط تغذیه
کارت تنظیمکننده 30731808-503 برق 24 ولت DC ورودی از باس بک‌پلین را به خطوط تغذیه تنظیم‌شده 5 ولت DC و 12 ولت DC تبدیل می‌کند که برای بردهای منطق پردازش و ورودی/خروجی مجاور سیستم لازم است. توپولوژی‌های فیلتر یکپارچه، ریپل الکتریکی و نوسانات ولتاژ گذرا را در سراسر باس‌های توزیع داخلی کاهش می‌دهند.
برای حفظ یکپارچگی عملیاتی و ایزولاسیون کانال به کانال در سراسر کارتهای سیستم، این ماژول شامل سوکت‌های تست پنل جلویی است که امکان تشخیص خطای زمان واقعی و کالیبراسیون خروجی را بدون قطع سیم‌کشی بک‌پلین فراهم می‌کند. دو فیوز قابل جدا شدن، حفاظت محلی در برابر جریان بیش از حد را فراهم می‌کنند، خطاهای داخلی برق را ایزوله کرده و از آسیب به بک‌پلین‌های مشترک شاسی جلوگیری می‌کنند.
سؤالات متداول
س: خطوط تغذیه خروجی اصلی تولید شده توسط ماژول تنظیمکننده 30731808-503 کدامند؟
ج: این کارت 24 ولت DC را از بک‌پلین دریافت کرده و آن را به خروجی‌های پایدار 5 ولت DC و 12 ولت DC برای الکترونیک شاسی تنظیم می‌کند.
س: سوکت‌های تست پنل جلویی در عملیات نگهداری چه کاربردی دارند؟
ج: سوکت‌های تست امکان اتصال مستقیم پروب مولتی‌متر برای کالیبراسیون ولتاژ در زمان واقعی و تشخیص خطای عملیاتی را فراهم می‌کنند.
س: حفاظت در برابر جریان بیش از حد چگونه در برد 30731808-503 پیاده‌سازی شده است؟
ج: این ماژول مجهز به دو فیوز قابل جدا شدن است که روی برد قابل دسترسی بوده و برای بازرسی سریع و تعویض در محل طراحی شده‌اند.
راهنمای نصب در محل
- قبل از وارد کردن یا خارج کردن کارت تنظیمکننده از شکاف شاسی، تغذیه اصلی کابینت رک را خاموش کنید.
- اطمینان حاصل کنید که کلیدگذاری و تراز کارت با ریل‌های قفسه کارت صحیح است، سپس ماژول را محکم به کانکتورهای بک‌پلین فشار دهید.
- در هنگام دست‌کاری، از بند مچی ESD زمین‌شده استفاده کنید تا از آسیب ناشی از تخلیه الکترواستاتیک به قطعات حالت جامد در معرض جلوگیری شود.
- قبل از اعمال برق 24 ولت DC بک‌پلین به مجموعه، مطمئن شوید که رده فیوزها با مشخصات کارخانه مطابقت دارد.
