جزئیات محصول
توضیحات محصول

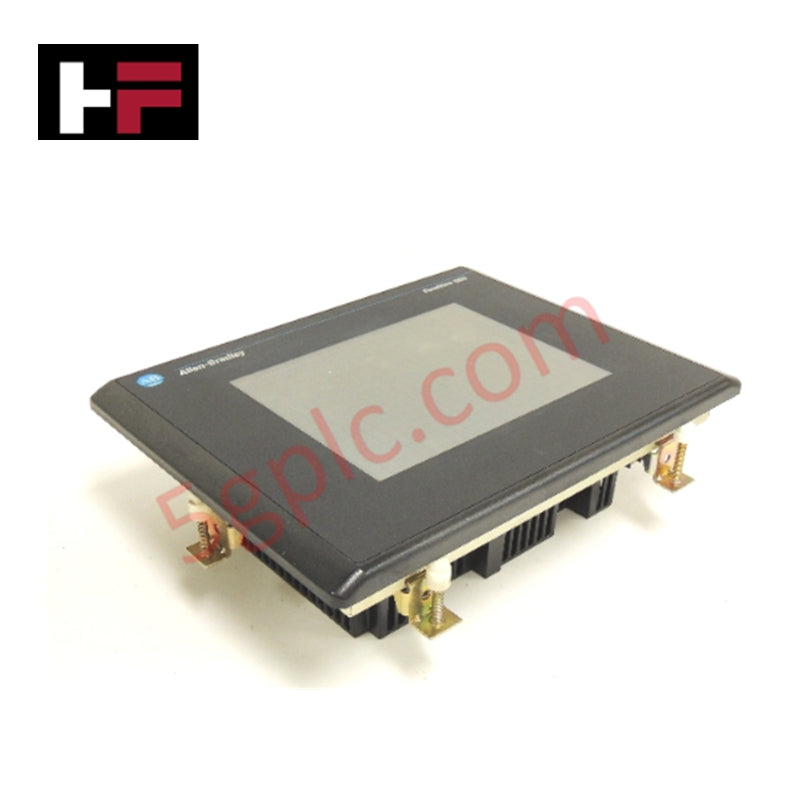

پنلویو 1000 استاندارد اپراتور مدل Allen Bradley 2711-T10G3 یک دستگاه HMI منسوخ شده است که برای سیستمهای اتوماسیون صنعتی طراحی شده است. این دستگاه دارای صفحهنمایش لمسی ۱۰.۱ اینچی تکرنگ با ساختار مقاوم و گزینههای ارتباطی متعدد است که آن را برای کاربردهای کنترل قدیمی مناسب میسازد.
مشخصات فنی
-
سازنده: Allen Bradley
-
شماره قطعه: 2711-T10G3
-
خط تولید: PanelView 1000
-
خانواده محصول: ترمینالهای استاندارد PanelView
-
نوع محصول: ترمینال اپراتور
-
وزن: ۷.۰۶ پوند (حدود ۳.۲۰ کیلوگرم)
-
اندازه نمایشگر: ۱۰.۱ اینچ
-
نوع نمایشگر: TFT ماتریس فعال با نور پسزمینه CCF (۴ سایه خاکستری)
-
مساحت نمایشگر: ۲۱۱ × ۱۵۸ میلیمتر (۸.۳ × ۶.۲ اینچ)
-
رزولوشن: ۶۴۰ × ۴۸۰ پیکسل
-
عمر نور پسزمینه: ۱۰۰,۰۰۰ ساعت (LED)
-
صفحه لمسی: ۳۸۴ سلول (۲۴ ستون × ۱۶ ردیف)
-
اندازه هر سلول لمسی: ۲۶ × ۳۰ پیکسل
-
نوع ورودی: صفحه لمسی
-
حافظه برنامه: ۱۰۰۸ کیلوبایت (صفحات برنامه)
-
حافظه سیستم: ۲۵۶ کیلوبایت
-
پورتهای ارتباطی: DH-485، RS-232 (پرینتر)
-
دامنه ولتاژ ورودی: ۸۵–۲۶۴ ولت AC، ۴۷–۶۳ هرتز
-
دمای کاری: ۰–۵۵ درجه سانتیگراد (۳۲–۱۳۱ درجه فارنهایت)
-
اتلاف حرارت: ۳۹ وات (۱۳۲ BTU/ساعت)
-
نوع محفظه: NEMA نوع ۱۲/۱۳ یا 4X
-
وضعیت چرخه عمر: منسوخ شده / قدیمی
سناریوهای کاربردی
این ترمینال به طور گسترده در محیطهای تولید و کنترل فرآیند که نیاز به رابط کاربری قابل اعتماد داشتند، استفاده میشد. طراحی صفحه لمسی و گزینههای ارتباطی آن، آن را برای سیستمهای اتوماسیون میانرده مناسب میکرد.
مقایسه با مدلهای مشابه
-
2711-T10G3: نمایشگر تکرنگ ۱۰.۱ اینچی، ارتباط DH-485 و RS-232.
-
مدلهای بزرگتر PanelView Standard: نمایشگرهای رنگی، حافظه گستردهتر و گزینههای ارتباطی بیشتر ارائه میدهند.
سؤالات متداول
س: آیا مدل 2711-T10G3 هنوز توسط Allen Bradley پشتیبانی میشود؟ ج: خیر، این مدل منسوخ شده است. توصیه میشود به مدلهای PanelView Plus مهاجرت کنید.
س: این ترمینال چه استانداردهای محفظهای را دارد؟ ج: NEMA نوع ۱۲/۱۳ یا 4X، مناسب برای محیطهای صنعتی.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
