جزئیات محصول
توضیحات محصول

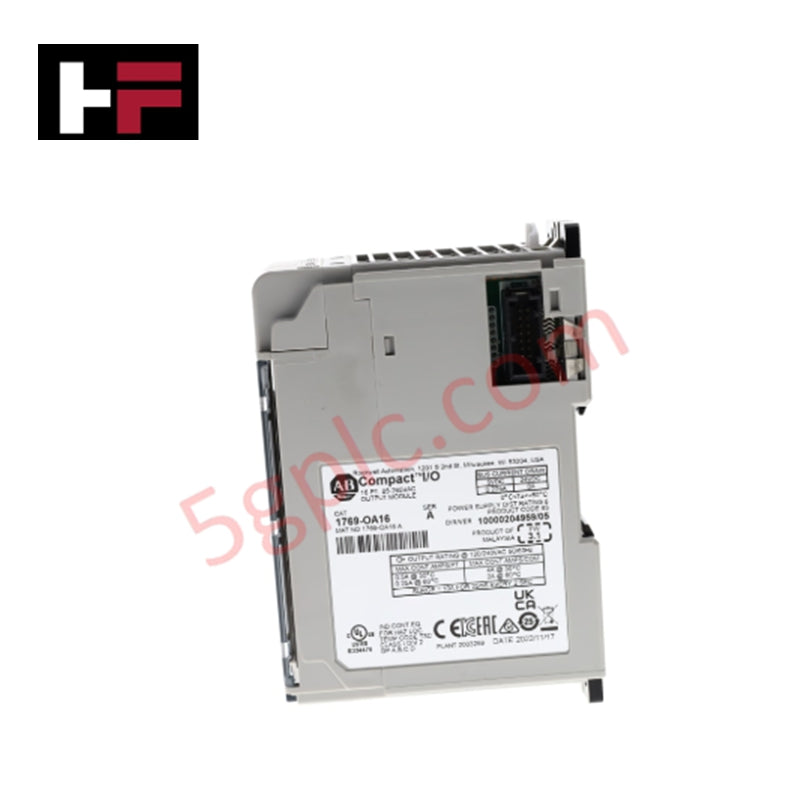

آلن-برادلی 1769-OA16 یک ماژول خروجی دیجیتال جریان متناوب فشرده است که برای استفاده با کنترل‌کننده‌های CompactLogix طراحی شده است. این ماژول شانزده خروجی کنترل‌شده به‌صورت جداگانه را در دو گروه ارائه می‌دهد و از عملکرد ۱۲۰/۲۴۰ ولت جریان متناوب پشتیبانی می‌کند. ساخته شده برای عملکرد قابل اعتماد، مناسب کاربردهای کنترل صنعتی است که نیازمند کلیدزنی خروجی جریان متناوب مقاوم می‌باشند.
مشخصات فنی
-
سازنده آلن-برادلی
-
دسته‌بندی ماژول‌های کنترل منطقی برنامه‌پذیر (PLC)
-
خط تولید CompactLogix
-
سری 1769 ورودی/خروجی فشرده
-
شماره قطعه 1769-OA16
-
کد شناسایی محصول (UPC) 612598286225
-
وزن ۱.۰۰ پوند (۰.۴۵ کیلوگرم)
-
نوع ماژول ماژول خروجی دیجیتال جریان متناوب
-
تعداد خروجی‌ها شانزده (۱۶) خروجی
-
گروه‌های خروجی دو (۲) گروه
-
ولتاژ خروجی ۱۲۰/۲۴۰ ولت جریان متناوب
-
دامنه ولتاژ کاری ۸۵–۲۶۴ ولت جریان متناوب
-
زمان تأخیر خروجی (خاموش به روشن) نیم سیکل
-
جریان نشتی در حالت خاموش ۲.۰ میلی‌آمپر در ۱۳۲ ولت، ۲.۵ میلی‌آمپر در ۲۶۵ ولت
-
جریان بک‌پلین در ۵.۱ ولت ۲۲۵ میلی‌آمپر
-
جریان پیوسته هر نقطه ۰.۵۰ آمپر در ۳۰ درجه سانتی‌گراد، ۰.۲۵ آمپر در ۵۵ درجه سانتی‌گراد
-
حداکثر جریان پیوسته هر ماژول ۲.۰ آمپر در ۳۰ درجه سانتی‌گراد، ۴.۰ آمپر در ۵۵ درجه سانتی‌گراد
-
کابل ارتباطی پیکربندی ۱۶ نقطهای
-
نوع سیم مس، با درجه حرارت ۹۰ درجه سانتی‌گراد
-
سایز سیم (سیم یک‌تکه) ۲۲–۱۴ AWG
-
سایز سیم (سیم رشته‌ای) ۲۲–۱۶ AWG
-
محفظه نوع باز
-
حداکثر فاصله منبع تغذیه تا ۸ ماژول
-
رده ولتاژ ۱۰۰–۲۴۰ ولت جریان متناوب
سناریوهای کاربردی
-
ماشین‌آلات صنعتی که نیاز به کلیدزنی خروجی جریان متناوب دارند
-
سیستم‌های کنترلی با چندین گروه بار
-
محیط‌های اتوماسیون مبتنی بر CompactLogix که نیازمند خروجی دیجیتال قابل اعتماد هستند
پرسش‌های متداول
-
س: این ماژول چند خروجی دارد؟ پاسخ: شانزده خروجی تقسیم شده در دو گروه.
-
س: بیشینه دامنه ولتاژ کاری چقدر است؟ پاسخ: ۸۵–۲۶۴ ولت جریان متناوب.
-
س: جریان کشیده شده از بک‌پلین چقدر است؟ پاسخ: ۲۲۵ میلی‌آمپر در ۵.۱ ولت.
