جزئیات محصول
بررسی اجمالی

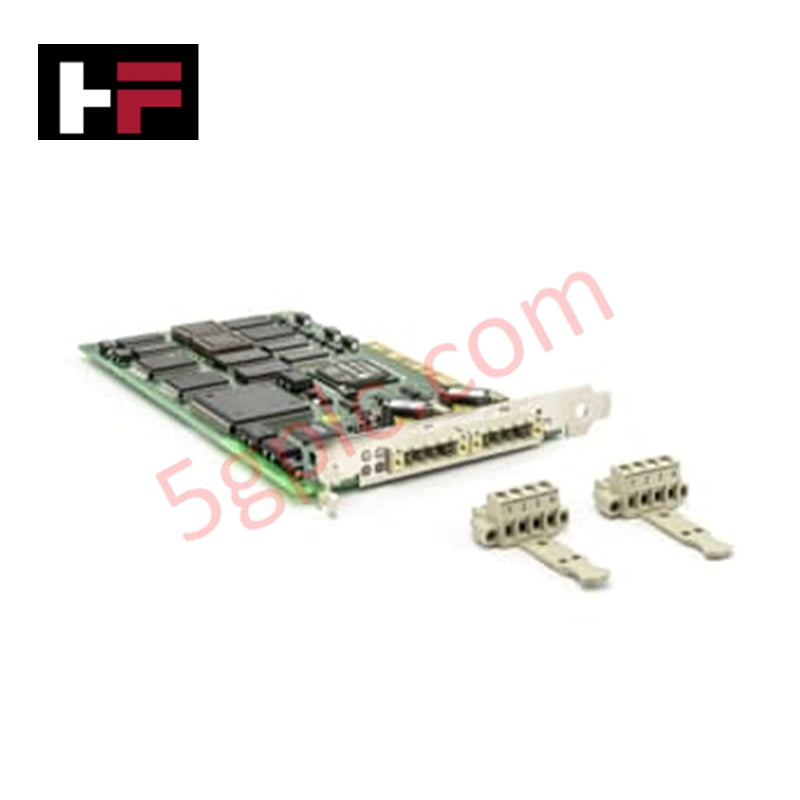

ABB CI527A (3BSE035684R1) یک رابط ارتباطی فشرده PCI به AF100 است که رایانههای صنعتی را به شبکه فیلدباس AF100 در سیستمهای ABB Advant Master متصل میکند. این دستگاه برای انتقال مطمئن دادهها از طریق سیمکشی دو زوج به هم تابیده طراحی شده و ارتباطی پایدار و پرسرعت بین دستگاههای کنترل و سیستمهای فرآیندی توزیعشده فراهم میآورد، که آن را برای محیطهای اتوماسیون صنعتی و کنترل فرآیند ایدهآل میسازد.
مشخصات فنی
-
سازنده: ABB
-
شماره مدل: CI527A
-
شماره قطعه: 3BSE035684R1
-
نوع محصول: رابط ارتباطی
-
استاندارد ارتباطی: فیلدباس AF100 (دو زوج به هم تابیده)
-
نوع رابط: شکاف PCI
-
سرعت انتقال: بهینهشده برای ارتباط صنعتی پرسرعت
-
سیستمهای پشتیبانیشده: سیستم کنترل فرآیند ABB Advant Master
-
جداسازی: جداسازی گالوانیکی بین رابط PCI و AF100
-
تأمین برق: از طریق گذرگاه PCI (نیاز به منبع تغذیه خارجی ندارد)
-
حفاظت: حفاظت در برابر افزایش ناگهانی ولتاژ و اتصال کوتاه
-
مطابقت با RoHS: معاف (دستورالعمل 2011/65/EU، ماده 2(4)(ج),(ه),(و),(ی))
-
دستهبندی WEEE: 5 (تجهیزات کوچک)
-
اطلاعات باتری: ندارد
ویژگیهای فیزیکی
-
ابعاد (طول × عرض × ارتفاع): 234 میلیمتر × 130.5 میلیمتر × 18 میلیمتر
-
وزن خالص: 0.185 کیلوگرم
-
نصب: نصب در شکاف PCI
-
کشور سازنده: سوئیس
ویژگیهای کلیدی
-
رابط مطمئن PCI به فیلدباس برای سیستمهای ABB Advant Master
-
ارتباط AF100 با دو زوج به هم تابیده برای تبادل داده پایدار
-
جداسازی الکتریکی برای حفاظت بهتر
-
طراحی فشرده و مقاوم برای یکپارچهسازی صنعتی
-
آزمایش شده در کارخانه برای اطمینان بلندمدت
سناریوهای کاربردی
-
کنترل فرآیند و سیستمهای اتوماسیون توزیعشده
-
شبکههای تولید نیرو و مدیریت انرژی
-
شبکههای ارتباطی پالایشگاه نفت، گاز و صنایع شیمیایی
-
تولید صنعتی با همگامسازی دادهها در زمان واقعی
پرسشهای متداول
س: ABB CI527A چه کاری انجام میدهد؟
ج: این دستگاه رابط PCI رایانه را به شبکه فیلدباس AF100 برای ارتباط مطمئن متصل میکند.
س: با کدام سیستمها سازگار است؟
ج: این ماژول در سیستمهای کنترل ABB Advant Master به کار میرود.
س: آیا نیاز به منبع تغذیه خارجی دارد؟
ج: خیر، برق آن مستقیماً از گذرگاه PCI تأمین میشود.
س: از چه نوع سیمکشی استفاده میکند؟
ج: از کابلکشی دو زوج به هم تابیده برای شبکههای AF100 پشتیبانی میکند.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
