جزئیات محصول
مروری بر محصول

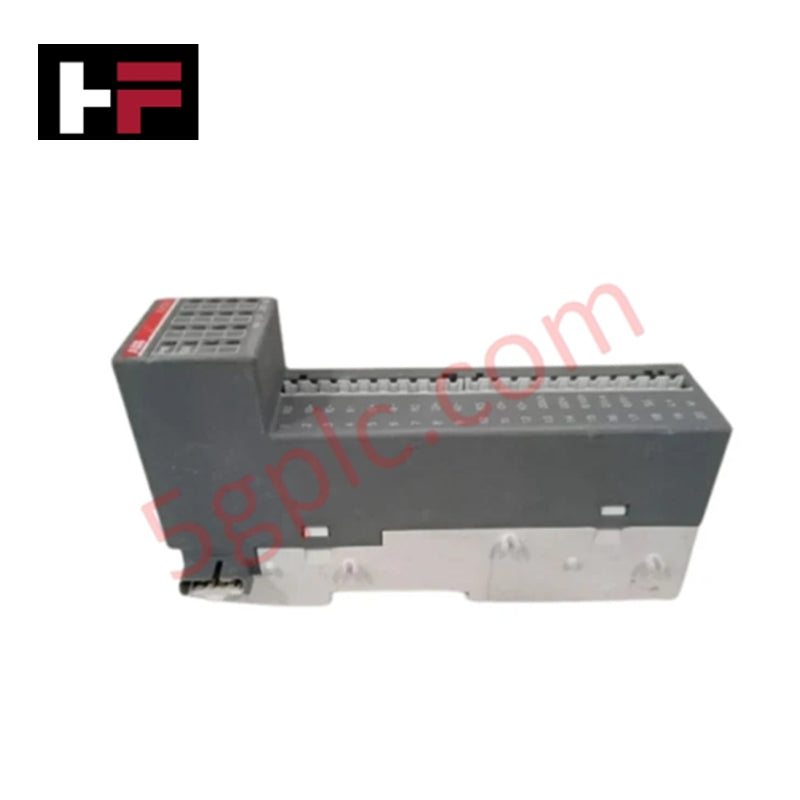

ماژول ABB DI524 (1SAP240000R0001) به عنوان یک رابط حسگر دیجیتال با چگالی بالا در خانواده ورودی/خروجی توزیعشده S500 عمل میکند. این ماژول ۳۲ کانال ورودی گسسته را در یک قالب فشرده ترکیب میکند و به طور قابل توجهی فضای مورد نیاز ریل دین برای جمعآوری سیگنالهای گسترده را کاهش میدهد. طراحی شده برای منطق ۲۴ ولت DC، DI524 از پیکربندی ساده ۱-سیم برای نظارت بر کلیدها، حسگرها و سایر تماسهای میدانی در معماریهای PLC سری ABB AC500 استفاده میکند. این واحد را به صورت ۱۰۰٪ نو و اصل عرضه میکنیم تا اطمینان حاصل شود که سیستم کنترل شما از قطعات تأیید شده کارخانه برای پایداری عملیاتی بهینه بهرهمند است.
مشخصات فنی
DI524 پردازش سیگنال با چگالی بالا را از طریق پارامترهای سختافزاری زیر ارائه میدهد:
-
تعداد ورودیهای دیجیتال: ۳۲ کانال
-
ولتاژ ورودی: ۲۴ ولت DC (دامنه: ۲۰.۴ ولت تا ۲۸.۸ ولت DC)
-
جریان ورودی: ۵ میلیآمپر به ازای هر کانال
-
حداکثر ولتاژ ورودی: ۳۰ ولت DC
-
زمان تأخیر ورودی ($\tau$): قابل تنظیم از ۰.۱ میلیثانیه تا ۳۲ میلیثانیه
-
پیکربندی سیمکشی: اتصال ۱-سیم
-
درجه حفاظت: IP20
-
ابعاد خالص: ۶۷.۵ میلیمتر (عرض) × ۷۶ میلیمتر (ارتفاع) × ۶۲ میلیمتر (عمق)
-
وزن خالص: ۰.۱ کیلوگرم
مزایای مهندسی
-
بهینهسازی کابینت با چگالی بالا: با فشردهسازی ۳۲ کانال ورودی در عرض ۶۷.۵ میلیمتر، DI524 فضای فیزیکی رک ورودی/خروجی را به حداقل میرساند. این امکان را برای مهندسان فراهم میکند تا تعداد زیادی سیگنال را در فضاهای محدود محفظه مدیریت کنند و به طور مؤثری هزینههای سختافزار و کابینت را کاهش دهند.
-
فیلتر سیگنال قابل تنظیم: این ماژول دارای تأخیر ورودی برنامهپذیر از ۰.۱ میلیثانیه تا ۳۲ میلیثانیه است. این قابلیت به تکنسینها اجازه میدهد تا نویز الکتریکی و لرزش تماسهای مکانیکی را سرکوب کنند و اطمینان حاصل کنند که CPU فقط انتقالهای منطقی پاک و تأیید شده را دریافت میکند.
-
سیمکشی ساده ۱-سیم: معماری ۱-سیم اتصالهای میدانی را ساده میکند. هنگامی که با پایه ترمینال مناسب جفت شود، این طراحی پیچیدگی سیمکشی و نقاط احتمالی خرابی را کاهش میدهد و مرحله راهاندازی کلی را تسریع میکند.
-
مقاومت صنعتی در برابر تداخل: ساخته شده برای عملکرد در محیطهای با تداخل الکترومغناطیسی بالا، DI524 یکپارچگی سیگنال را علیرغم نزدیکی به درایوهای فرکانسی یا کنتاکتورهای سنگین حفظ میکند. بدنه IP20 حفاظت لازم برای نصب استاندارد روی ریل دین (TH35-15) را فراهم میکند.
-
عیبیابی بدون درز: این ماژول با باس تشخیصی AC500 یکپارچه شده است تا بهروزرسانیهای وضعیت در زمان واقعی را ارائه دهد. این دید به تیمهای نگهداری اجازه میدهد تا حسگرهای معیوب میدانی یا قطع سیمها را مستقیماً از طریق نرمافزار PLC یا نشانگرهای LED روی برد شناسایی کنند.
سؤالات متداول
-
آیا DI524 برای نصب به پایه ترمینال خاصی نیاز دارد؟
بله. باید DI524 را روی پایه ترمینال سازگار سری S500 (مانند TU515 یا TU516) نصب کنید. پایه ترمینال سیمکشی فیزیکی میدانی را مدیریت میکند و اجازه میدهد ماژول DI524 به طور ایمن وصل شود بدون اینکه اتصالات موجود را مختل کند.
-
آیا میتوانم از DI524 با سیگنالهای ۱۲ ولت DC استفاده کنم؟
خیر. DI524 به طور خاص از منطق ۲۴ ولت DC پشتیبانی میکند. آستانههای سوئیچینگ تضمین میکنند که ماژول سیگنال "بالا" را بین ۱۵ ولت تا ۳۰ ولت DC شناسایی کند. سیگنال ۱۲ ولت DC ممکن است زیر آستانه تشخیص باشد و باعث عملکرد غیرقابل اعتماد شود.
-
زمان تأخیر قابل تنظیم چگونه به کاربرد من کمک میکند؟
در کاربردهای با سرعت بالا مانند بستهبندی، تأخیر ۰.۱ میلیثانیه پاسخ سریع را تضمین میکند. برای محیطهایی با کلیدهای محدود مکانیکی که "لرزش" دارند، افزایش تأخیر به ۱۰ میلیثانیه یا بیشتر از ثبت چندین تحریک نادرست توسط PLC جلوگیری میکند.
-
آیا این ماژول قابلیت تعویض داغ دارد؟
در حالی که معماری S500 امکان تعویض آسان ماژول را فراهم میکند، باید دستورالعملهای ایمنی استاندارد را رعایت کرده و به دفترچه سیستم AC500 در مورد قابلیتهای "تعویض داغ" باس کوپلر یا پیکربندی CPU خاص خود مراجعه کنید تا از بروز خطاهای باس جلوگیری شود.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
