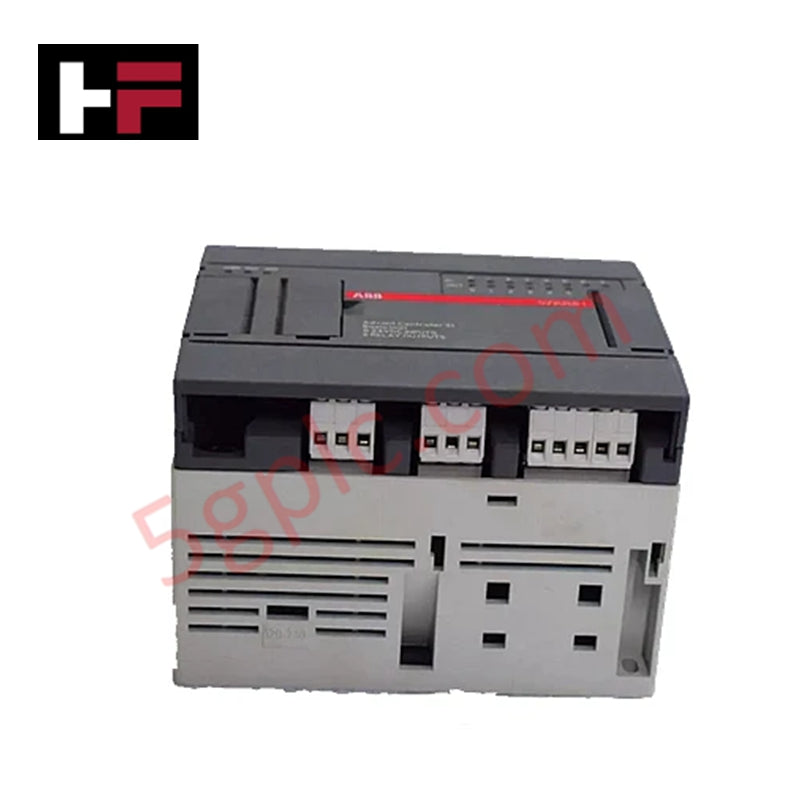

واحد پردازش مرکزی ABB 07KR51-230VAC (1SBP260511R1001)

بررسی اجمالی

واحد مرکزی ABB 07KR51-230VAC (1SBP260511R1001) یک ماژول کنترلر جمع‌وجور و کارآمد است که برای سامانه‌های کنترل منطقی برنامه‌پذیر شرکت ABB طراحی شده است. این واحد عملکردی قابل اعتماد برای اتوماسیون گسسته و فرآیندی فراهم می‌کند و از توسعه ورودی/خروجی‌های دیجیتال و آنالوگ پشتیبانی می‌نماید. با ورودی برق انعطاف‌پذیر و طراحی عملیاتی مقاوم، این واحد کنترل دقیق و قابلیت گسترش بالا را برای طیف وسیعی از کاربردهای صنعتی ارائه می‌دهد.

مشخصات فنی

• شماره مدل: 07KR51-230VAC

• شماره قطعه: 1SBP260511R1001

• سازنده: ABB

• نوع محصول: واحد مرکزی / ماژول پردازشگر

• سری: سری کنترلر 07KR

• تأمین برق: 120 / 230 ولت جریان متناوب

• ولتاژ خروجی: 230 ولت جریان متناوب/مستقیم

• جریان خروجی: 2 آمپر برای هر کانال

• ورودی‌های دیجیتال: 8 کانال، 24 ولت جریان مستقیم

• خروجی‌های دیجیتال: 6 خروجی رله، 230 ولت جریان متناوب/مستقیم

• ظرفیت ورودی/خروجی آنالوگ:

• تا 258 ورودی آنالوگ

• تا 224 خروجی آنالوگ

• حداکثر ظرفیت ورودی/خروجی دیجیتال: 1000 نقطه

• شمارنده‌های سخت‌افزاری: 2 کانال

• فرکانس ورودی شمارنده: تا 7 کیلوهرتز

• دامنه دمای کاری: 0 تا +55 درجه سانتی‌گراد

• دامنه دمای نگهداری: -40 تا +75 درجه سانتی‌گراد

• حداکثر ارتفاع کاری: 2000 متر

• ابعاد:

• عمق: 85 میلی‌متر

• ارتفاع: 93 میلی‌متر

• عرض: 65 میلی‌متر

• وزن خالص: 0.29 کیلوگرم

ویژگی‌های کلیدی

• طراحی جمع‌وجور کنترل‌کننده منطقی برنامه‌پذیر با پشتیبانی از پردازش سیگنال‌های آنالوگ و دیجیتال

• کارکرد مستقیم با برق اصلی 120/230 ولت جریان متناوب

• پشتیبانی از توسعه تا 1000 نقطه ورودی/خروجی دیجیتال برای کاربردهای قابل گسترش

• دو شمارنده سخت‌افزاری با پشتیبانی فرکانس 7 کیلوهرتز برای اندازه‌گیری پالس

• عملکرد قابل اعتماد در محیط‌هایی با دمای تا 55 درجه سانتی‌گراد و ارتفاع تا 2000 متر

• مناسب برای کنترل فرآیند و ماشین‌آلات در مقیاس کوچک تا متوسط

سناریوهای کاربردی

مدل 07KR51-230VAC مناسب برای:

• سامانه‌های اتوماسیون صنعتی که نیاز به کنترل ترکیبی آنالوگ و دیجیتال دارند

• کنترل فرآیند و اتوماسیون ماشین‌آلات در خطوط تولید

• سامانه‌های نظارت و کنترل با استفاده از ساختار کنترل‌کننده منطقی برنامه‌پذیر ABB

پرسش‌های متداول

س: آیا 07KR51-230VAC می‌تواند با خروجی‌های جریان متناوب و مستقیم کار کند؟
ج: بله. این ماژول از خروجی‌های رله‌ای پشتیبانی می‌کند که قادر به تحمل بارهای 230 ولت جریان متناوب و مستقیم هستند.

س: این مدل چند ورودی/خروجی آنالوگ و دیجیتال را پشتیبانی می‌کند؟
ج: این دستگاه تا 1000 ورودی/خروجی دیجیتال و 482 کانال آنالوگ (258 ورودی و 224 خروجی) را هنگام توسعه با ماژول‌های اضافی پشتیبانی می‌کند.

س: محیط نصب پیشنهادی چیست؟
ج: این واحد برای نصب در محفظه‌های صنعتی با دمای کاری محیطی از 0 تا +55 درجه سانتی‌گراد و ارتفاع نصب تا 2000 متر طراحی شده است.
