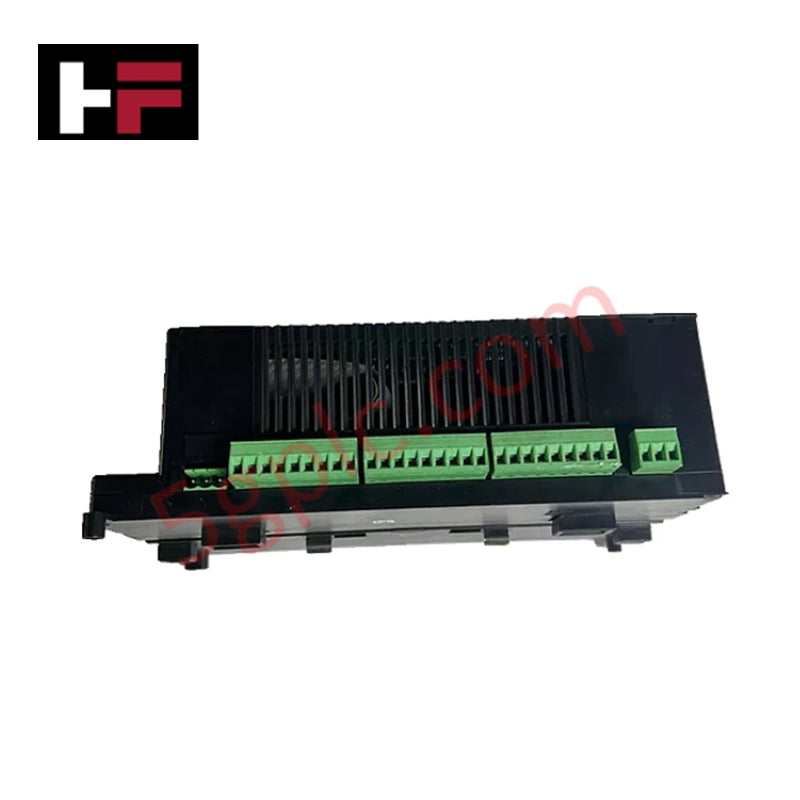

واحد پردازش مرکزی پروکانتیک CS31 مدل ABB 07 KT 93

بررسی کلی

واحد پردازش مرکزی ABB 07 K T93 یک کنترل‌کننده با کارایی بالا برای سیستم‌های اتوماسیون Procontic و Procontic CS31 است. این واحد تمامی عملیات کلیدی کنترل، از جمله اجرای برنامه، پردازش ورودی/خروجی، ارتباطات زمان واقعی و مدیریت داده‌ها را بر عهده دارد. طراحی شده برای دقت و اطمینان، این دستگاه از اتوماسیون فرآیند بهینه در نصب‌های جمع‌وجور و محیط‌های کنترل توزیع‌شده پشتیبانی می‌کند.

مشخصات فنی

• شماره مدل: 07 KT 93

• سازنده: ABB

• سری محصول: Procontic / Procontic CS31

• نوع محصول: واحد پردازش مرکزی (ماژول CPU)

• منبع تغذیه: 24 ولت جریان مستقیم

• حافظه: 14 کیلوبایت حافظه فلش EPROM برای ذخیره برنامه

• ورودی‌های دیجیتال: 24 کانال، 24 ولت جریان مستقیم

• خروجی‌های دیجیتال: 16 خروجی ترانزیستوری، 24 ولت جریان مستقیم / 0.5 آمپر به ازای هر کانال

• رابط‌های ارتباطی:

• دو درگاه برنامه‌پذیر RS-232

• یک گذرگاه سیستم RS-485 برای ارتباط شبکه‌ای

• عملکردهای اضافی:

• ساعت زمان واقعی برای عملیات با ثبت زمان

• شمارنده‌های با سرعت بالا (دامنه فرکانس 10 کیلوهرتز)

• پشتیبانی از مدیریت داده‌های شناسه و عملکردهای منطقی مرتبه بالا

• ابعاد فیزیکی:

• طول: 152 میلی‌متر (6.0 اینچ)

• عرض: 102 میلی‌متر (4.0 اینچ)

• ارتفاع: 254 میلی‌متر (10.0 اینچ)

• وزن: 0.9 کیلوگرم (1 پوند و 16 اونس)

ویژگی‌های کلیدی

• اجرای برنامه‌های کنترلی و پردازش ورودی/خروجی با عملکرد قطعی

• دو درگاه سریال و گذرگاه RS-485 برای یکپارچه‌سازی ارتباطی انعطاف‌پذیر

• ساعت زمان واقعی و شمارنده با سرعت بالا برای کنترل دقیق فرآیند

• بدنه جمع‌وجور و مقاوم مناسب برای نصب روی پنل

• مدیریت و ذخیره داده‌های قابل اعتماد با استفاده از حافظه فلش EPROM غیر فرار

سناریوهای کاربردی

واحد پردازش مرکزی 07KT93 برای موارد زیر ایده‌آل است:

• کنترل فرآیندهای صنعتی و ماشین‌آلات با استفاده از سیستم‌های ABB Procontic CS31

• اتوماسیون توزیع‌شده که نیازمند چرخه‌های سریع و ارتباط پایدار است

• معماری‌های کنترلی که پردازش سیگنال‌های آنالوگ و دیجیتال را ترکیب می‌کنند

پرسش‌های متداول

س: تفاوت اصلی بین واحدهای پردازش مرکزی 07KT92 و 07KT93 چیست؟
ج: 07KT93 ظرفیت ورودی/خروجی دیجیتال بیشتری (24 ورودی و 16 خروجی) و عملکردهای شمارنده پیشرفته‌تر برای کاربردهای پیچیده‌تر ارائه می‌دهد.

س: آیا 07KT93 از عملکرد افزونه پشتیبانی می‌کند؟
ج: خیر، این دستگاه برای کاربردهای کنترل‌کننده تکی در معماری سیستم CS31 طراحی شده است.

س: آیا می‌توان این واحد را از طریق RS-232 برنامه‌ریزی کرد؟
ج: بله، هر دو درگاه RS-232 می‌توانند برای بارگذاری برنامه و وظایف ارتباطی تنظیم شوند.
