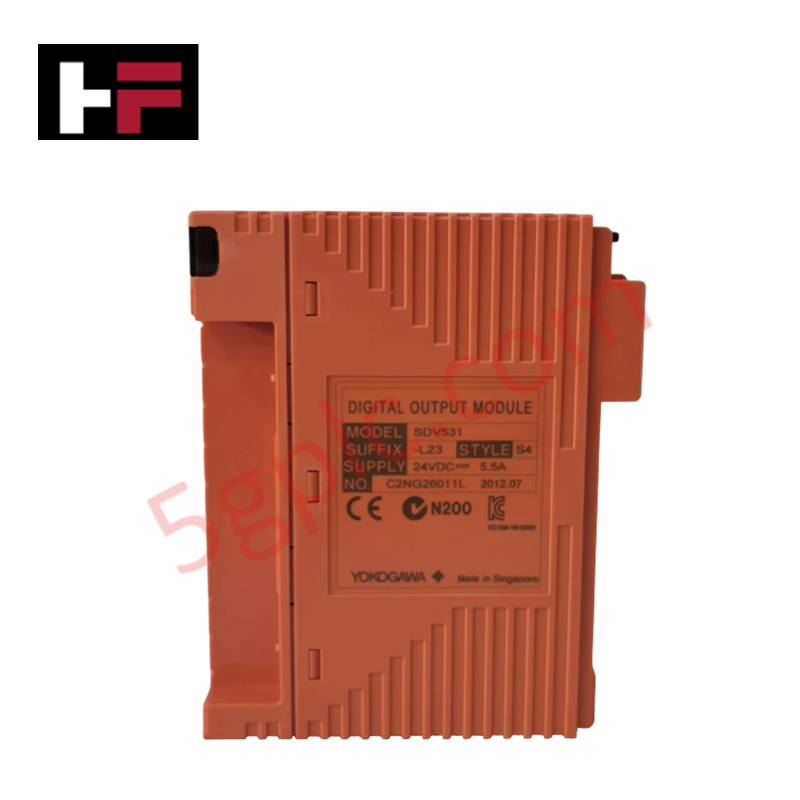

Módulo de salida digital Yokogawa SDV531-L23

El Yokogawa SDV531-L23, también catalogado como el SDV531 Módulo de Salida Digital, funciona como un componente de hardware dedicado para accionar actuadores de campo discretos de 24 VCC dentro de plataformas del Sistema Instrumentado de Seguridad ProSafe-RS. Controla señales de salida digital de alta integridad hacia solenoides y relés de enclavamiento, mientras ejecuta diagnósticos internos.

Especificaciones del hardware

Aislamiento entre canales y diagnósticos de lazo

El SDV531-L23 incorpora parámetros de aislamiento entre canales para evitar que las variaciones del potencial de tierra alteren los circuitos de conmutación de salida en los 8 canales discretos. Diseñado para conectarse con lazos instrumentados de seguridad, el módulo supervisa continuamente la integridad de las líneas para detectar condiciones de cortocircuito y circuito abierto en los cables. Los lazos de aislamiento de corriente y tensión de paso garantizan que las fallas físicas en líneas de campo individuales no comprometan la comunicación del bus posterior del sistema ni se propaguen a las rutas de ejecución de la lógica de seguridad adyacentes.

Preguntas frecuentes

P: ¿Qué ocurre con las salidas del SDV531-L23 durante una falla del diagnóstico interno del módulo?

R: Al detectar una falla de hardware interna irrecuperable o un tiempo de espera agotado de la CPU, el módulo ejecuta una liberación del estado a prueba de fallos y desenergiza los 8 canales de salida digital para llevar los dispositivos de campo conectados a sus estados seguros predefinidos.

P: ¿Qué requisitos de fuente de alimentación existen para alimentar los lazos de carga externos del SDV531-L23?

R: Debe conectarse una fuente de alimentación de campo externa de 24 VCC, con una capacidad de corriente de al menos 5 A, para alimentar de forma independiente los circuitos controladores de carga del lado de campo respecto de la alimentación lógica interna del sistema.

P: ¿Cómo está estructurado el aislamiento galvánico entre la lógica del sistema y el cableado de campo en esta unidad?

R: Las barreras de aislamiento óptico y acopladas mediante transformador proporcionan una tensión soportada de 2 kV CA durante 1 minuto entre las líneas de señal de campo y la tierra interna del sistema, para proteger la electrónica del bus posterior del sistema.

Directrices de instalación en campo

1. Monte el módulo en el panel o bastidor de subnodo correspondiente y asegúrese de que los pestillos mecánicos de retención encajen completamente para bloquear el conjunto contra las vibraciones.
2. Conecte todo el cableado de campo de 24 VCC al adaptador de interfaz del cable de señal, manteniendo una sección de cable adecuada y conforme al límite máximo de corriente de carga de 0.6 A por línea.
3. Conecte la fuente externa de 24 VCC a los terminales de alimentación correspondientes y verifique la polaridad correcta antes de aplicar la alimentación del sistema.
4. Distribuya los conductores de salida digital de campo por separado de los cables de CA de alta tensión y de los cables de motor de variadores de frecuencia para evitar el acoplamiento de ruido capacitivo.
5. Conecte las conexiones de tierra del chasis del sistema mediante una cinta de cobre de baja impedancia para establecer una referencia estable para la tensión de aislamiento de 2 kV CA.
