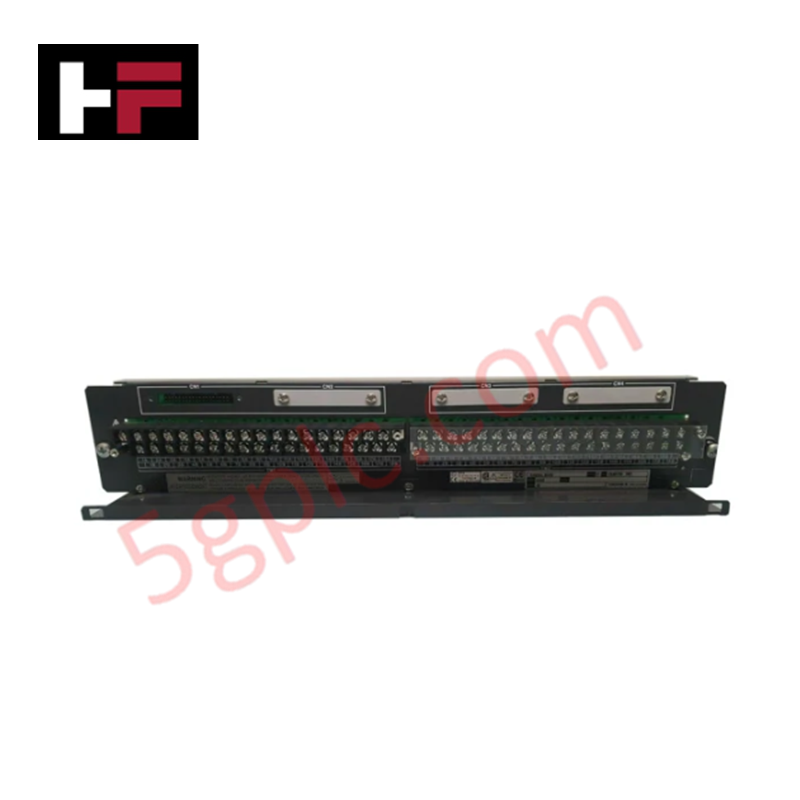

Placa Terminal de Relés de 32 Puntos Yokogawa SARM55D CENTUM VP

Descripción del Producto

El Yokogawa SARM55D funciona como una solución de interfaz de alta densidad para el Sistema de Control Distribuido (DCS) CENTUM VP. Esta placa terminal conecta el cableado del lado de campo con los módulos de E/S del sistema, facilitando la transmisión de señales analógicas, digitales y de relé. Optimiza el enrutamiento de señales en 32 puntos, asegurando una comunicación constante para los lazos de proceso críticos. Suministramos esta unidad como 100% Nueva y Original, proporcionando un punto de conexión certificado por fábrica que mantiene la integridad del sistema en arquitecturas de automatización complejas.

Desglose del Número de Parte

El SARM55D sigue la designación sistemática de hardware de Yokogawa para unidades de interfaz de campo:

Especificaciones Técnicas

El SARM55D utiliza aislamiento de alta calidad y terminales mecánicos robustos para manejar cargas de señal de alta densidad.

• Puntos de Contacto Totales: 32 puntos (configuración 16 × 2).

• Compatibilidad de Señales: Señales Analógicas, Digitales y de Relé.

• Interfaz de Conexión: Terminales de Tornillo M4.

• Resistencia de Aislamiento: ≥100 MΩ a 500 V CC.

• Resistencia Dieléctrica: 500 V CA.

• Temperatura de Operación: 0 a 50°C.

• Peso de la Unidad: 1.8 kg.

• Condición: Garantizado 100% Nuevo y Original.

Ventajas de Ingeniería

El SARM55D ofrece soluciones técnicas para cableado de alta densidad y protección eléctrica:

• Estabilidad Reforzada del Cableado: Los terminales de tornillo M4 proporcionan un sujeción mecánica superior en comparación con las abrazaderas de tensión estándar. Este diseño asegura que el cableado de campo de calibre pesado permanezca seguro incluso en entornos industriales con vibraciones constantes de maquinaria, evitando pérdidas intermitentes de señal.

• Optimización del Espacio en el Gabinete: La configuración de alta densidad de 32 puntos permite a los ingenieros consolidar más E/S en un área más pequeña. Esta eficiencia reduce el número total de bloques terminales necesarios, permitiendo diseños de paneles de control más compactos y disminuyendo los costos generales del gabinete.

• Endurecimiento Eléctrico Avanzado: Con una resistencia de aislamiento que alcanza los 100 MΩ, la placa actúa como una barrera protectora para la electrónica interna del DCS. Aísla eficazmente los componentes sensibles del sistema del ruido eléctrico y las sobretensiones transitorias del lado de campo, manteniendo una transmisión de datos limpia.

• Enrutamiento Universal de Señales: Este módulo soporta diversos tipos de señales en una sola placa. Al acomodar entradas/salidas analógicas, digitales y de relé simultáneamente, simplifica la gestión de inventario y permite una asignación más flexible del campo al sistema sin cambiar el hardware.

Preguntas Frecuentes

• ¿El SARM55D se envía en su embalaje original de fábrica?

  Sí. Cada unidad SARM55D que suministramos llega en su embalaje original de fábrica de Yokogawa con todos los sellos del fabricante intactos. Esto garantiza que el artículo nunca ha sido utilizado en un entorno de campo.

• ¿Este módulo puede manejar señales de relé tanto de CA como de CC?

  El SARM55D soporta ambos tipos de señales. Sin embargo, la fuente de alimentación específica del lado de campo y las capacidades del módulo de E/S CENTUM VP conectado determinan los límites de voltaje. Siempre verifique los requisitos eléctricos de su sistema antes de la puesta en marcha.

• ¿Qué mantenimiento requiere el SARM55D?

  La placa requiere un mantenimiento activo mínimo. Recomendamos inspecciones rutinarias para verificar que los terminales M4 permanezcan apretados al torque especificado. Esto asegura un contacto eléctrico óptimo y previene el sobrecalentamiento o la deriva de señal con el tiempo.

• ¿Esta placa es compatible con configuraciones de E/S redundantes?

  Sí. El SARM55D se integra perfectamente con configuraciones de E/S redundantes en el entorno CENTUM VP, proporcionando un punto de terminación estable y unificado para rutas de señal de módulos duales.
