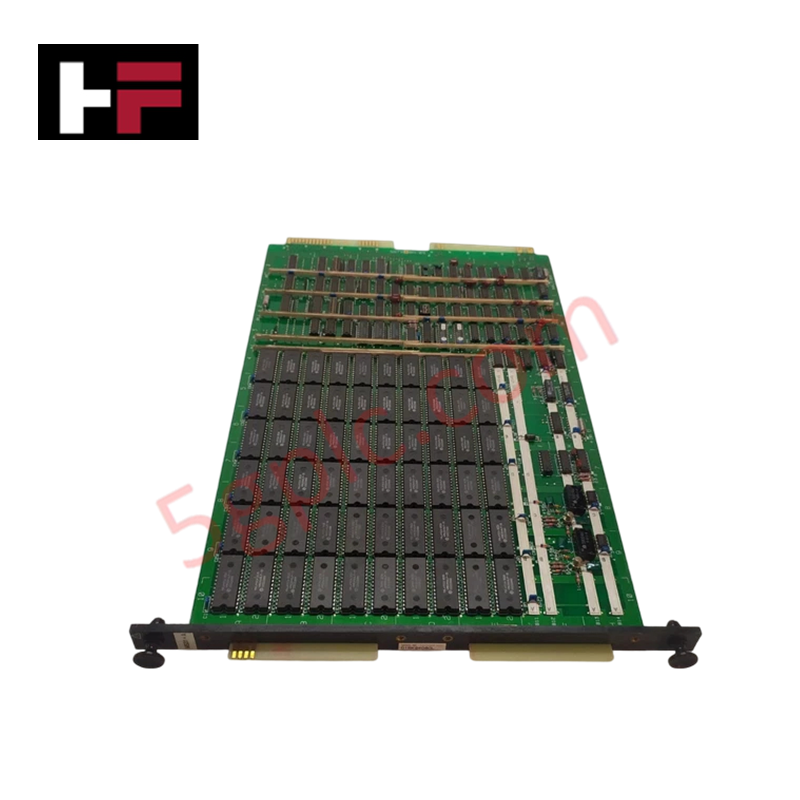

Tarjeta de módulo de interfaz CENTUM Yokogawa MS31*A

La Yokogawa MS31*A, también catalogada como tarjeta de módulo de interfaz MS31, funciona como un componente de hardware dedicado para la comunicación de datos de alta densidad mediante el bus del sistema y la integración de procesos dentro de las plataformas Yokogawa CENTUM. La tarjeta se conecta directamente al plano posterior del sistema para intercambiar datos de control analógicos y digitales entre las unidades de procesamiento locales y los conjuntos de terminación de campo.

Desglose del sufijo y matriz de modelos

Especificaciones del hardware

Aislamiento entre canales y acondicionamiento de señales DCS

La tarjeta de módulo de interfaz MS31*A acondiciona las variables de proceso en los subbastidores de control internos. Diseñada con barreras de aislamiento entre canales, la tarjeta desacopla las rutas de las señales de campo para evitar bucles de potencial de tierra y suprimir las interferencias electromagnéticas (EMI). El hardware enruta los parámetros del protocolo de lazo HART de 4-20 mA y las señales digitales de alta densidad a través del conector central del bus del sistema, manteniendo la temporización de las tramas y la claridad de las señales entre los instrumentos de campo y los controladores host.

Preguntas frecuentes

P: ¿Qué precauciones mecánicas se requieren al conectar el conector de bus del sistema de alta densidad MS31*A?

R: Debido al elevado número de pines del conector del bus del sistema, debe aplicarse una fuerza uniforme a lo largo de la placa frontal de la tarjeta durante la inserción para evitar que se doblen los pines, que se desalineen los conectores del plano posterior o que se dañe la carcasa del zócalo.

P: ¿Cómo gestiona el módulo las interferencias electromagnéticas (EMI) de alta frecuencia?

R: Los planos de tierra internos y las rutas de señales aisladas suprimen el ruido de alta frecuencia y los transitorios de modo común antes de que los datos de campo se digitalicen y se transfieran a través del bus del plano posterior.

P: ¿Se puede insertar la tarjeta MS31*A mientras el bus del plano posterior está energizado?

R: El intercambio en caliente requiere verificar los parámetros de redundancia del sistema; retirar una tarjeta no redundante interrumpe el segmento local del bus del plano posterior y hace que los canales de E/S conectados vuelvan a estados seguros.

Directrices para la instalación en campo

1. Alineación del chasis: Alinee las guías de los bordes de la tarjeta con los rieles de la ranura del subbastidor CENTUM. Deslice cuidadosamente la tarjeta MS31*A hacia el interior hasta que el conector de bus del sistema de alta densidad haga contacto con el receptáculo del plano posterior.
2. Acoplamiento del conector: Aplique una presión constante y paralela sobre las palancas de expulsión superior e inferior hasta que el conector quede completamente asentado. Apriete los tornillos de retención cautivos para evitar el desgaste por rozamiento del conector causado por las vibraciones.
3. Blindaje de los cables: Conecte el blindaje de los cables de comunicación directamente a la barra de tierra funcional (FE) del armario. Mantenga una topología de puesta a tierra en un único punto para evitar corrientes de tierra a través de la capa de blindaje.
4. Gestión térmica: Verifique que los ventiladores de refrigeración del armario proporcionen un flujo de aire adecuado a través del subbastidor y mantengan la temperatura ambiente local entre 0 y 50 grados C.
