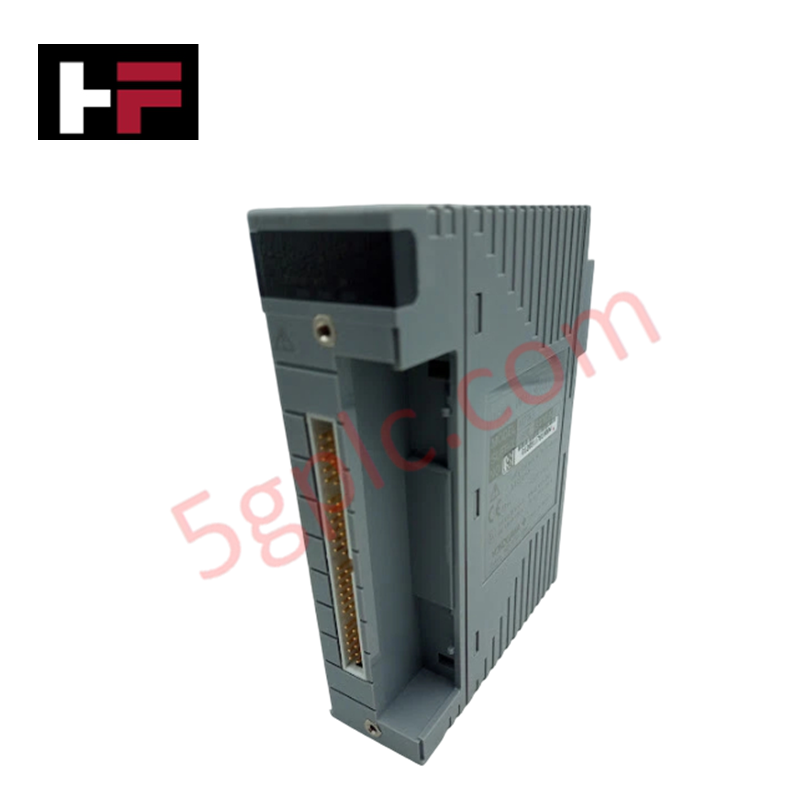

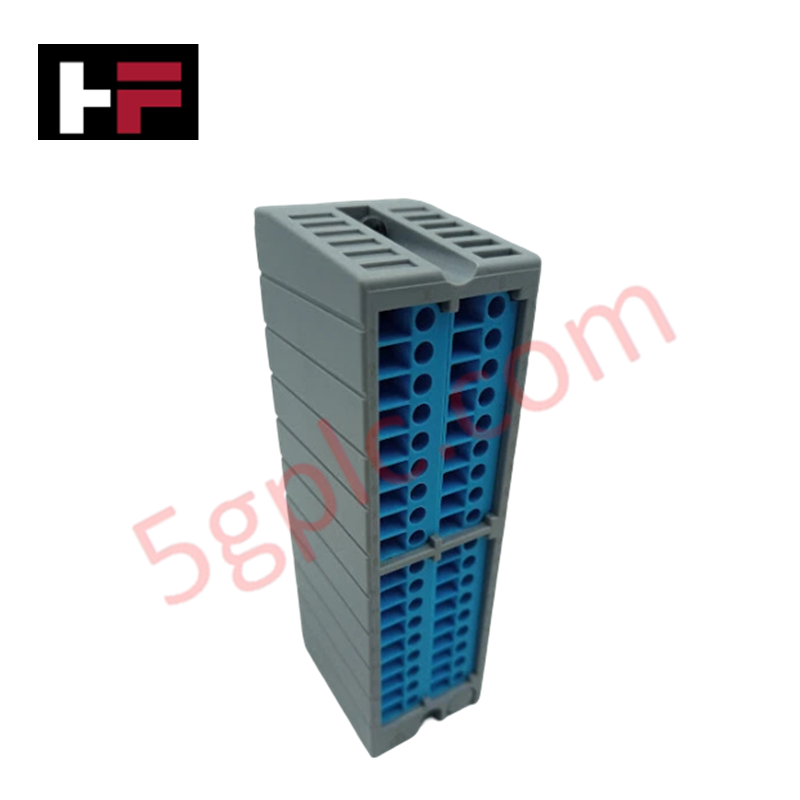

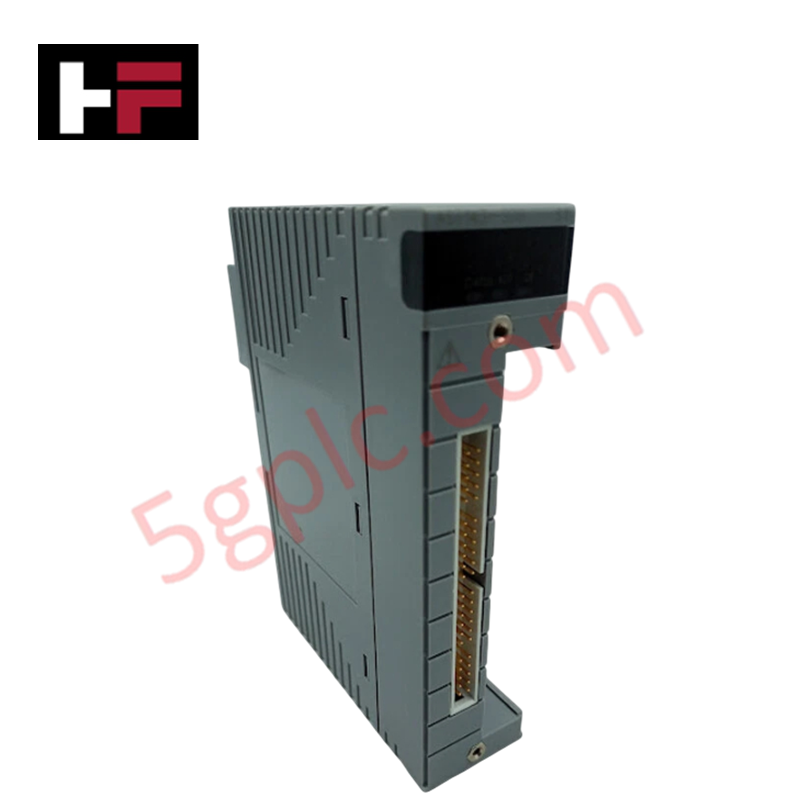

Módulo de entrada de 16 canales TC/mV Yokogawa AST143-S00 CENTUM VP

Descripción del Producto

El Yokogawa AST143-S00 funciona como una solución de alta densidad para la detección de temperatura y milivoltios para los Sistemas de Control Distribuido (DCS) CENTUM VP y CS 3000. Este módulo de 16 canales se conecta directamente con Termopares (TC) y señales de bajo voltaje en mV, convirtiendo datos térmicos en valores digitales precisos para la Estación de Control de Campo (FCS). Maneja tareas de monitoreo de temperatura en una amplia gama de aplicaciones en los sectores petroquímico, generación de energía y farmacéutico. Suministramos esta unidad como 100% Nueva y Original, asegurando que sus circuitos térmicos críticos mantengan la precisión calibrada de fábrica y estabilidad a largo plazo.

Desglose del Número de Parte

La configuración del sufijo AST143-S00 identifica el grado específico de hardware y tipo funcional:

Especificaciones Técnicas

El AST143-S00 gestiona una amplia variedad de tipos de sensores con procesamiento de señal de alta resolución.

• Número de Canales: 16 canales de entrada independientes.

• Tipos de Entrada Soportados: Termopares (TC), Milivoltios (mV), RTDs y Termistores.

• Rango de Termopares: -200 a 1500°C (depende del tipo de TC).

• Rango de RTD: -200 a 800°C.

• Rango de Termistores: -50 a 150°C.

• Salida Interna: Convierte señales crudas a una representación digital interna del sistema de 4 a 20 mA.

• Aislamiento: Aislamiento galvánico entre las señales de campo y el backplane del sistema.

• Condición: Garantizado 100% Nuevo y Original.

Ventajas de Ingeniería

El AST143-S00 resuelve desafíos específicos de monitoreo de temperatura mediante un diseño superior de hardware:

• Versatilidad Multi-Sensor: Este módulo acepta Termopares, RTDs y Termistores simultáneamente en sus 16 canales. Esta flexibilidad elimina la necesidad de módulos separados y dedicados para diferentes tecnologías de sensores, reduciendo drásticamente el inventario de repuestos y simplificando el diseño del gabinete.

• Mapeo Térmico de Alta Densidad: Al consolidar 16 canales en una sola ranura de módulo, el AST143-S00 permite un perfilado completo de temperatura de reactores, calderas y columnas de destilación. Maximiza la densidad de E/S en el rack FCS, permitiendo más puntos de medición sin aumentar el espacio físico del hardware.

• Rechazo Avanzado de Ruido: Las señales de bajo voltaje en mV y TC a menudo sufren interferencia electromagnética en entornos industriales. El AST143-S00 incorpora filtrado robusto y circuitos de entrada diferencial para rechazar ruido en modo común, asegurando lecturas estables de temperatura incluso cuando se instala cerca de motores de alta potencia o variadores de frecuencia (VFD).

• Precisión en la Compensación de Unión Fría (CJC): El módulo utiliza una compensación interna precisa de la unión fría para mantener la integridad de la lectura a pesar de las fluctuaciones de temperatura ambiente dentro del gabinete de control. Esto elimina el error común en interfaces de temperatura de baja calidad.

Preguntas Frecuentes

• ¿El AST143-S00 soporta todos los tipos estándar de Termopares (K, J, T, E, etc.)?

  Sí. El módulo soporta todos los principales tipos de Termopares definidos por normas internacionales. Usted selecciona el tipo específico de TC para cada canal dentro del software de ingeniería CENTUM durante el proceso de configuración de E/S.

• ¿Puedo mezclar RTDs y Termopares en el mismo módulo?

  El hardware AST143-S00 permite tipos de entrada diversos. Sin embargo, siempre consulte el diagrama de cableado específico de su placa terminal para asegurar la conexión correcta de 2, 3 o 4 hilos para cada tipo de sensor.

• ¿Cuál es el beneficio de la versión "-S00"?

  La designación S00 representa la revisión estándar de hardware. Proporciona una solución rentable y de alto rendimiento para el monitoreo general de temperatura en atmósferas no explosivas o salas de control estándar.

• ¿Esta pieza es nueva o reacondicionada?

  Vendemos únicamente hardware 100% Nuevo . Este AST143-S00 se envía en la caja original de fábrica de Yokogawa con números de serie coincidentes y sellos intactos del fabricante, garantizando cero uso previo en campo.
