Detalles del producto
Descripción del Producto

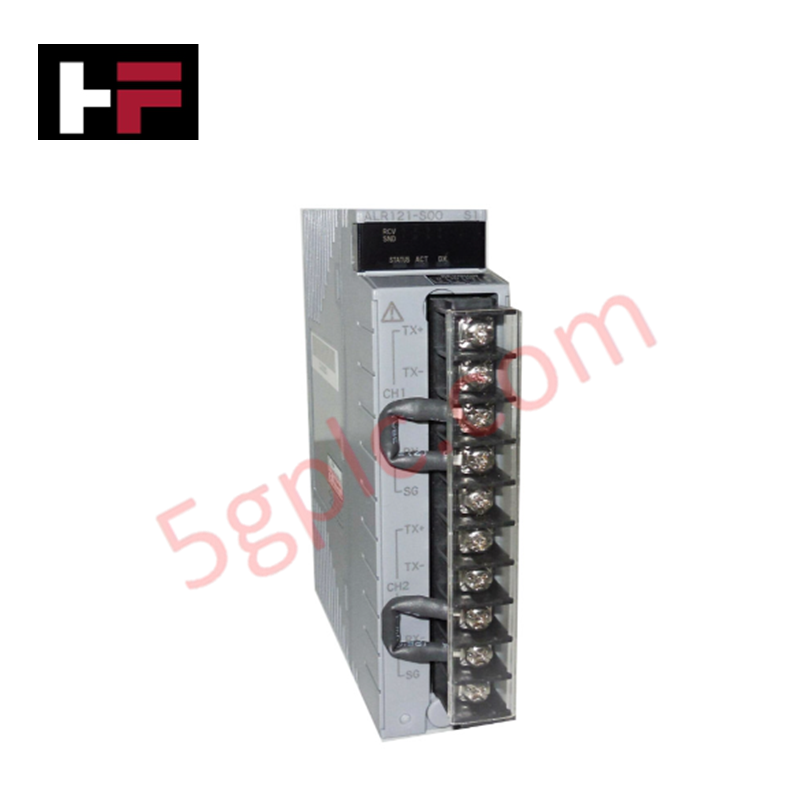

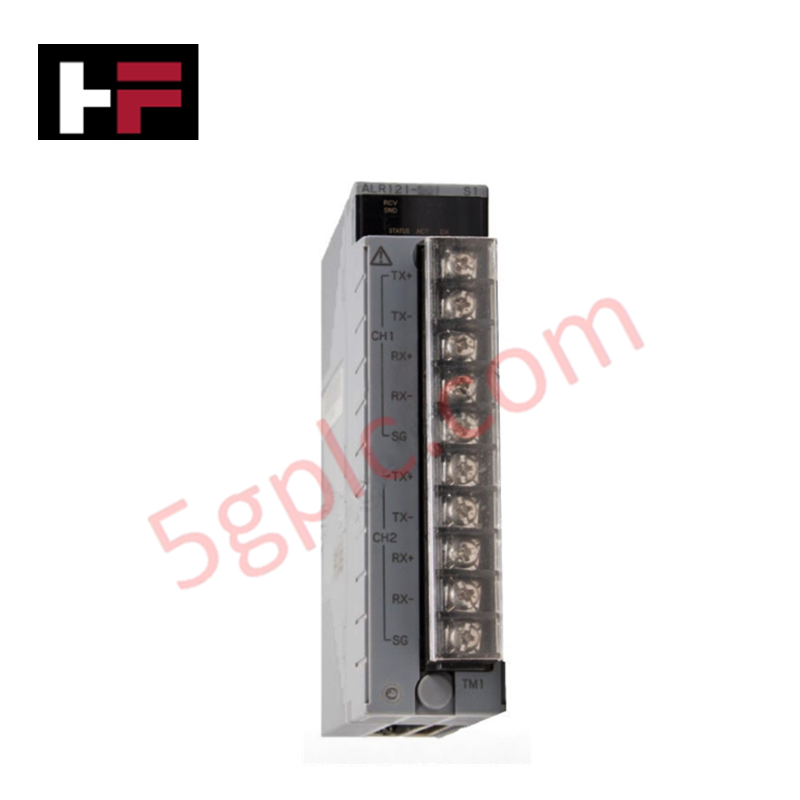

El Yokogawa ALR121-S01 funciona como una interfaz de comunicación serial de alto rendimiento para los Sistemas de Control Distribuido (DCS) CENTUM VP y CS 3000. Este módulo ofrece dos puertos independientes que soportan los estándares RS-422 y RS-485, permitiendo que la Unidad de Control de Campo (FCU) gestione el intercambio de datos a larga distancia con subsistemas de terceros. Ya sea conectando a Variadores de Frecuencia (VFD), PLCs o instrumentos analíticos inteligentes, el ALR121-S01 garantiza una integración determinista en el entorno de control principal. Suministramos esta unidad como 100% Nueva y Original para asegurar la máxima fiabilidad en los lazos de comunicación críticos de su planta.
Desglose del Número de Parte
El ALR121-S01 utiliza una lógica específica de sufijos para definir su revisión de hardware y capacidades funcionales:
| Código de Sufijo | Definición Técnica |
| ALR121 | Módulo de Comunicación Serial (Tipo RS-422/RS-485) |
| -S | Hardware Tipo Estándar |
| 0 | Identificador Fijo |
| 1 | Tipo Funcional Básico (Revisión 1) |
Especificaciones Técnicas
El ALR121-S01 mantiene un flujo de datos estable a lo largo de cables largos en entornos con alta interferencia.
-
Interfaz de Comunicación: RS-422/RS-485 (2 puertos).
-
Velocidad de Transmisión: 300 bps a 115.2 kbps.
-
Tipo de Conexión: Soporta configuraciones de 2 hilos o 4 hilos (dependiendo del protocolo).
-
Distancia Máxima: 1,200 metros (aprox. 4,000 pies) sin repetidores.
-
Aislamiento: Aislamiento galvánico de alta calidad que protege el circuito interno del DCS.
-
Consumo de Energía: 0.5 A a 5V DC (suministrado vía backplane).
-
Condición: Garantizado 100% Nuevo y Original.
Ventajas de Ingeniería
El ALR121-S01 aborda los desafíos principales de la integración de subsistemas multi-proveedor:
-
Superior Inmunidad al Ruido: La señalización diferencial inherente a los protocolos RS-422/485 permite que el ALR121-S01 rechace interferencias electromagnéticas (EMI). Esto lo convierte en la opción ideal para rutas de comunicación que corren junto a cables de alta tensión o cerca de maquinaria industrial pesada.
-
Capacidad de Red Multi-Drop: En modo RS-485, este módulo soporta configuraciones multi-drop. Esto permite a los ingenieros conectar en cadena múltiples dispositivos esclavos a un solo puerto, reduciendo significativamente el costo del cableado y maximizando la utilización de cada ranura del módulo.
-
Gestión de Protocolo Desacoplada: El módulo cuenta con un procesador interno que maneja la pila del protocolo serial de forma independiente. Este diseño evita que las tareas de comunicación consuman ciclos de CPU de la Unidad de Control de Campo (FCU), manteniendo la velocidad y determinismo de sus lazos de control principales.
-
Redundancia Sin Interrupciones: Puede instalar dos módulos ALR121-S01 en configuración dúplex. Si el módulo activo detecta una falla de hardware o una ruptura de cable, la unidad en espera asume el control del enlace serial instantáneamente, asegurando que los datos críticos del subsistema permanezcan disponibles para el operador.
Preguntas Frecuentes
-
¿Puede el ALR121-S01 comunicarse con dispositivos Modbus RTU?
Sí. El ALR121-S01 proporciona la capa física de hardware RS-485. Cuando se configura con los controladores de comunicación apropiados en el software CENTUM, se conecta sin problemas con cualquier dispositivo esclavo Modbus RTU.
-
¿Cuál es la diferencia entre las versiones S01 y S00?
La designación S01 típicamente identifica un nivel específico de revisión funcional requerido para la compatibilidad con ciertas versiones del software CENTUM VP. Recomendamos verificar el perfil de hardware de su sistema para asegurar que el S01 coincida con la base de datos de configuración de su proyecto.
-
¿Cómo manejo las resistencias de terminación para este módulo?
Para redes RS-422/485, debe instalar una resistencia de terminación de 120 ohmios en ambos extremos del segmento para evitar reflexiones de señal. El ALR121-S01 permite una terminación sencilla en el extremo del módulo mediante los procedimientos estándar de conexión.
-
¿Este producto viene en embalaje original de fábrica?
Absolutamente. Cada ALR121-S01 que enviamos es 100% Nuevo y Original, llegando en su caja auténtica de Yokogawa con sellos de fábrica y trazabilidad completa del número de serie.
