Detalles del producto
Descripción del Producto

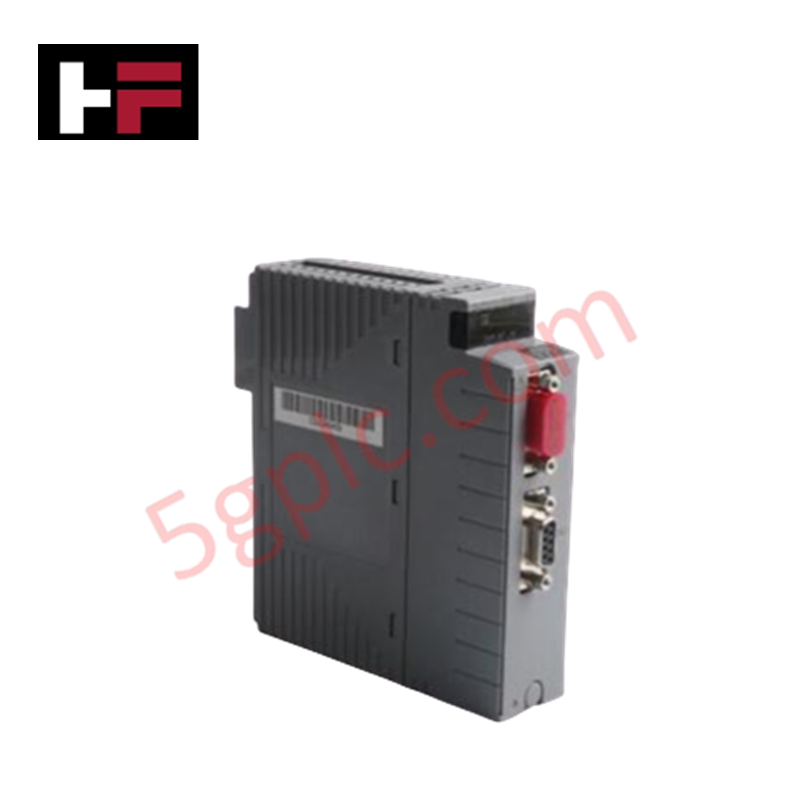

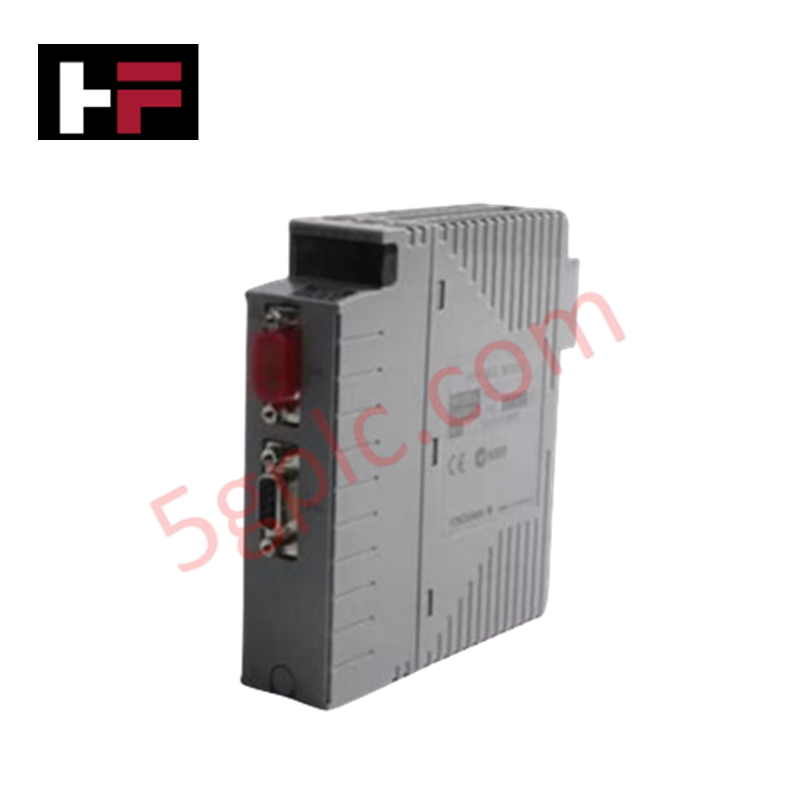

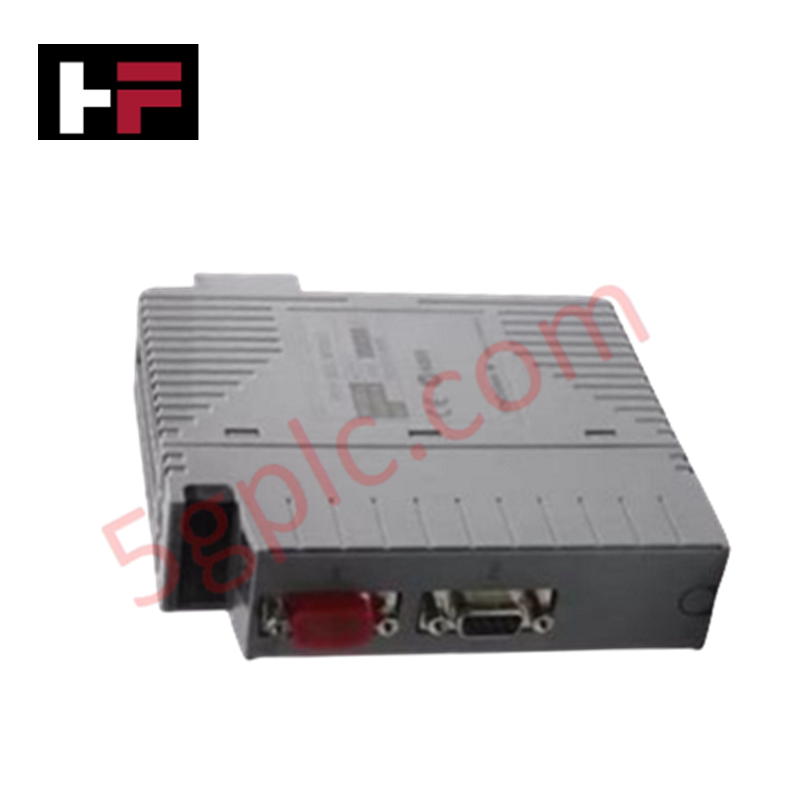

El Yokogawa ALP111-S01 funciona como una interfaz de comunicación de alto rendimiento entre la Estación de Control de Campo CENTUM VP (FCS) y las redes de campo PROFIBUS-DP. Este módulo permite que el DCS integre datos de dispositivos esclavos como arrancadores de motor, unidades remotas de E/S e instrumentos analíticos inteligentes. Al descargar la gestión de protocolos complejos del procesador principal, el ALP111-S01 mantiene un control determinista sobre variables críticas del proceso. Suministramos esta unidad como 100% Nueva y Original en embalaje de fábrica para garantizar la máxima estabilidad de la red y la longevidad del sistema.
Desglose del Número de Parte
El ALP111-S01 sigue la designación específica de hardware de Yokogawa para la integración de fieldbus:
| Código Sufijo | Definición Funcional |
| ALP111 | Módulo de Comunicación PROFIBUS-DP |
| -S | Hardware Tipo Estándar |
| 0 | Protección Ambiental Estándar |
| 1 | Tipo Funcional Básico (Revisión/Variante 1) |
Especificaciones Técnicas
El ALP111-S01 cumple con los rigurosos requisitos de alta velocidad del estándar PROFIBUS-DP mientras mantiene aislamiento eléctrico de grado industrial.
-
Protocolo de Comunicación: PROFIBUS-DP (Periferia Descentralizada).
-
Dimensiones: 5 cm x 13 cm x 15 cm.
-
Peso del Módulo: 0.6 kg.
-
Tipo de Interfaz: Conector D-sub de 9 pines (RS-485).
-
Integración al Sistema: Se conecta en la ranura del módulo de la Estación de Control de Campo (FCS).
-
Velocidad de Transmisión: Soporta hasta 12 Mbps (detección automática).
-
País de Origen: Japón.
-
Condición: Garantizado 100% Nuevo en caja original de fábrica.
Ventajas de Ingeniería
El ALP111-S01 ofrece soluciones técnicas para la integración compleja de múltiples proveedores:
-
Intercambio Determinista de Datos: Las redes industriales a menudo sufren de jitter o colisiones de datos. El ALP111-S01 utiliza programación a nivel de hardware para priorizar datos cíclicos del proceso, asegurando que el DCS reciba actualizaciones críticas de estado con precisión de milisegundos.
-
Soporte Multi-Proveedor a Gran Escala: Este módulo permite que CENTUM VP se comunique con cualquier dispositivo certificado GSD PROFIBUS-DP. Esta flexibilidad permite a los ingenieros elegir el mejor hardware de campo de diferentes fabricantes mientras mantienen un entorno de control unificado.
-
Protección por Aislamiento Galvánico: Los transitorios de alto voltaje en el cableado RS-485 del lado de campo pueden dañar los procesadores del DCS. El ALP111-S01 incorpora aislamiento eléctrico de alto rendimiento que bloquea ruidos y sobretensiones, protegiendo el backplane de fallas a nivel de campo.
-
Configuración Simplificada: El módulo se integra perfectamente en el entorno CENTUM VP Builder. Los ingenieros definen parámetros esclavos y mapeo de E/S dentro del paquete de software estándar, reduciendo significativamente el tiempo requerido para la puesta en marcha y solución de problemas de la red.
Preguntas Frecuentes
-
¿El ALP111-S01 soporta redundancia?
Sí. Puede instalar dos módulos ALP111-S01 en configuración dúplex dentro del FCS. Si el módulo principal detecta una falla, la unidad en espera asume el control de la red PROFIBUS-DP instantáneamente para evitar interrupciones del proceso.
-
¿Cuál es la diferencia entre S00 y S01?
La designación S01 indica una revisión funcional específica o identificador de tipo básico requerido para compatibilidad con ciertas versiones del software CENTUM. Recomendamos verificar la base de datos de configuración de hardware de su sistema para asegurar que el perfil S01 coincida con su versión de software.
-
¿El módulo incluye un conector PROFIBUS?
El ALP111-S01 cuenta con el puerto estándar D-sub de 9 pines. Aunque suministramos el módulo como 100% nuevo, los cables externos PROFIBUS y conectores terminadores especializados generalmente se venden por separado para ajustarse a sus requerimientos específicos de longitud de cable.
-
¿Este módulo puede actuar como esclavo PROFIBUS?
No. El ALP111-S01 funciona específicamente como un módulo maestro PROFIBUS-DP. Inicia la comunicación y gestiona la consulta de datos para todos los dispositivos esclavos conectados en el segmento.
