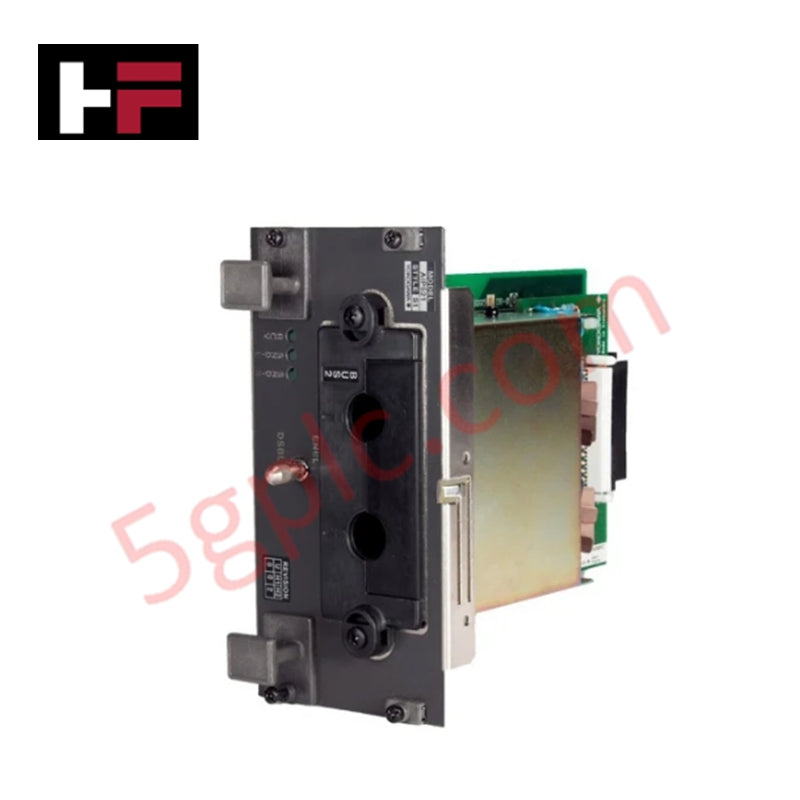

Módulo de E/S RIO transceptor eléctrico Yokogawa AIP571 S2

El Yokogawa AIP571 S2, también catalogado como el módulo de E/S RIO transceptor eléctrico AIP571, funciona como un componente de hardware dedicado para la comunicación de datos de E/S remotas de alta velocidad y la transmisión de señales ópticas dentro de los sistemas de control distribuido Yokogawa CENTUM VP. Ejecuta la conversión de señales de la capa física entre las unidades de E/S remotas (RIO) y la unidad de control de campo (FCU) a través de canales de bus óptico redundantes.

Especificaciones de hardware

Conectividad FOUNDATION Fieldbus / Profibus PA y aislamiento de canales

El AIP571 S2 establece rutas de transceptor deterministas que conectan bastidores remotos de E/S con nodos de procesamiento centrales mediante enlaces de fibra óptica. Para garantizar la integridad continua de la telemetría durante la conmutación entre subbastidores, la arquitectura incorpora circuitos de aislamiento entre canales que impiden que las diferencias de potencial de tierra y las interferencias eléctricas de modo común ingresen al bus principal del backplane. Diseñados para admitir tramas de datos de protocolo de alto rendimiento, incluidas las agregaciones de segmentos FOUNDATION Fieldbus y Profibus PA posteriores, los transceptores ópticos doblemente redundantes del módulo proporcionan una conmutación por fallo inmediata mediante hardware sin interrumpir los lazos de control activos del DCS.

Preguntas frecuentes

P: ¿El AIP571 S2 admite rutas redundantes de comunicación por fibra?

R: Sí, el módulo cuenta con dos canales ópticos para establecer enlaces de comunicación redundantes entre las unidades de E/S remotas y la unidad de control de campo.

P: ¿Cuál es el ancho de banda máximo que proporciona el módulo transceptor?

R: El módulo funciona a velocidades de transferencia de datos de hasta 100 Mbps mediante medios de fibra óptica.

P: ¿Cómo se suministra la alimentación al circuito lógico del AIP571 S2?

R: La alimentación de funcionamiento se suministra directamente mediante un bus de distribución del sistema de 24 VDC integrado en el conjunto del bastidor.

Directrices de instalación en campo

• Protección contra ESD: Coloque una pulsera antiestática conectada a tierra antes de tocar el conjunto de la tarjeta del módulo o las interfaces de los conectores ópticos.
• Manipulación del cable óptico: Mantenga las especificaciones del radio de curvatura mínimo de las líneas de fibra óptica conectadas para evitar la atenuación de la señal o la fractura física de la fibra.
• Montaje en bastidor: Alinee la tarjeta del módulo con los rieles guía de la carcasa y deslícela hacia dentro hasta que el conector del bus del backplane quede completamente asentado y bloqueado en su posición.
• Puesta a tierra del gabinete: Verifique que la conexión a tierra del chasis del sistema cumpla las normas de puesta a tierra de baja impedancia para aislar las rutas de señal del ruido externo.
