Detalles del producto
Descripción del Producto

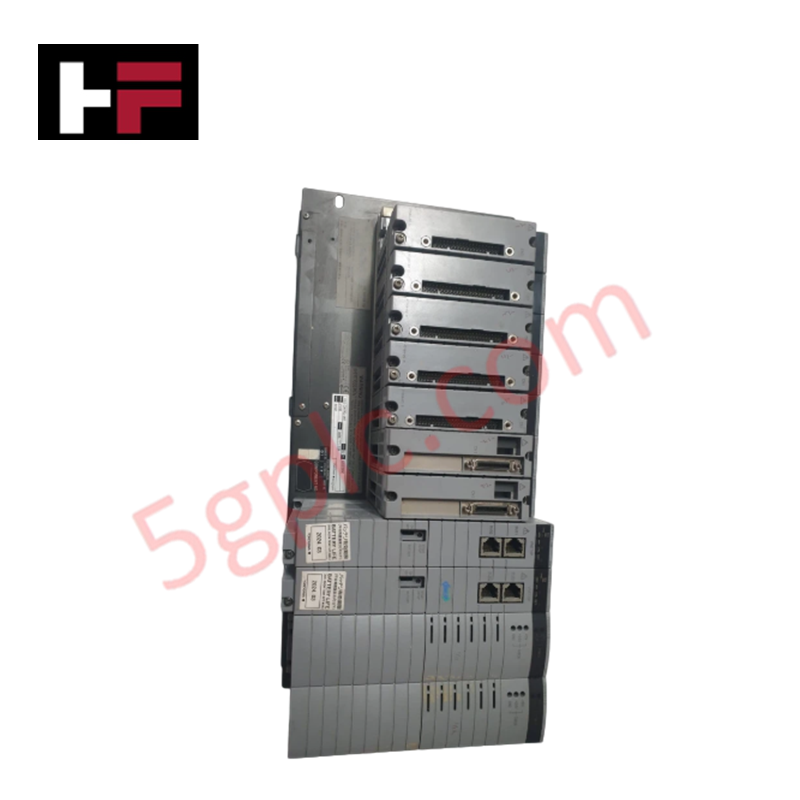

El Yokogawa AFV30D-S41152 funciona como el núcleo de procesamiento de alta disponibilidad para la arquitectura de control CENTUM VP (R6.01 o superior) . Esta unidad montable en rack de 19 pulgadas ejecuta lógica de control compleja y gestiona la sincronización de datos a alta velocidad mediante una configuración de hardware dúplex. Elimina puntos únicos de falla integrando módulos de procesador y fuentes de alimentación dualmente redundantes. Proporcionamos esta unidad como 100% Nueva y Original, asegurando que su infraestructura crítica se beneficie de componentes certificados por fábrica y máxima disponibilidad.
Desglose del Número de Parte: AFV30D-S41152
Yokogawa emplea un sistema modular de sufijos para definir los niveles de redundancia, potencia y revisión de la serie AFV30D:
| Código | Especificación | Definición Técnica |
| AFV30D | Modelo | Unidad de Control de Campo Dúplex (para Vnet/IP y FIO) |
| -S | Sufijo | Hardware tipo estándar |
| 4 | Redundancia | Vnet/IP dualmente redundante y fuente de alimentación dualmente redundante |
| 1 | Revisión | Estilo 1 / Iteración primaria de hardware |
| 1 | Código Fijo | Siempre 1 |
| 5 | Protección | Tipo básico (Sin protección contra explosiones) |
| 2 | Potencia/Revisión | Fuente de alimentación 220-240 V AC (R6.01 o superior) |
Especificaciones Técnicas
El AFV30D-S41152 integra potencia informática robusta con protección eléctrica de grado industrial:
-
Redundancia del Procesador: Módulos CP461 dualmente redundantes para ejecución lógica en tiempo real
-
Interfaz de Red: Puertos Vnet/IP dualmente redundantes (1 Gbps)
-
Expansión de Nodos: Soporta hasta 13 unidades de nodo locales o remotas
-
Entrada de Energía: 220-240 V AC (50/60 Hz)
-
Consumo de Energía: 230 VA (Carga completa)
-
Retención de Memoria: RAM con respaldo de batería (72 horas de respaldo / 48 horas de recarga)
-
Norma Ambiental: Cumple con ISA G3 (Protección para ambientes corrosivos)
-
Factor de Forma: Altura 5U para montaje en rack de 19 pulgadas
-
Dimensiones: 207 mm (A) × 482.6 mm (W) × 465.1 mm (D)
-
Peso: 8.0 kg (Neto)
Ventajas de Ingeniería
El AFV30D-S41152 aborda los desafíos industriales más exigentes en disponibilidad y ambiente:
-
Conmutación a Prueba de Fallos: La unidad sincroniza el procesador CP461 en espera en tiempo real. Si el módulo activo detecta una falla, el hardware en espera asume el control instantáneamente sin interrumpir el proceso, asegurando cero tiempo de inactividad en entornos críticos como refinación química o generación de energía.
-
Protección Agresiva contra Atmósferas: El cumplimiento con los estándares ISA G3 permite que esta unidad opere en instalaciones con altas concentraciones de gases corrosivos. Esta protección previene la degradación química de las pistas de cobre y las uniones de soldadura, extendiendo significativamente la vida útil del controlador.
-
Monitoreo Integrado de Salud del Gabinete: La interfaz /HKU (House Keeping Unit) proporciona diagnósticos profundos para todo el gabinete. Monitorea temperaturas internas y estado de los ventiladores, transmitiendo datos de mantenimiento predictivo al HMI antes de que problemas térmicos causen apagados del hardware.
-
Escalabilidad Masiva de E/S: Un AFV30D-S41152 gestiona hasta 13 nodos de expansión. Esta capacidad permite a los ingenieros centralizar la lógica de control de toda una sección de planta en un solo hub montado en rack, simplificando la topología de red y reduciendo costos de cableado.
Preguntas Frecuentes
-
¿Puede el AFV30D-S41152 reemplazar modelos AFV30D más antiguos?
Sí, esta unidad soporta CENTUM VP R6.01 y versiones posteriores. Aunque mantiene la huella estándar de 19 pulgadas, debe verificar el nivel de revisión de su software para asegurar que los bloques funcionales LFS coincidan con las capacidades del hardware.
-
¿Cómo funciona el sistema de respaldo de batería durante una pérdida de energía?
La batería integrada preserva los datos volátiles de SRAM hasta por 72 horas. Esto evita la pérdida de valores actuales de proceso y puntos de ajuste durante un corte de energía en toda la instalación, permitiendo un "arranque en caliente" inmediato una vez que regresa la energía.
-
¿Cuál es el significado del código de fuente de alimentación "Revisión 2"?
El último "2" indica que la unidad está diseñada para redes de 220-240V AC. Incluye electrónica de filtrado actualizada para manejar los transitorios y ruidos comunes en sistemas de distribución eléctrica industrial de alto voltaje.
-
¿Se requiere software especial para la interfaz de diagnóstico /HKU?
El entorno estándar de ingeniería CENTUM VP incluye los controladores para la House Keeping Unit. Simplemente active los bloques de estado HKU en su generador de proyectos para comenzar a recibir datos de salud del gabinete.
