Descripción general del producto

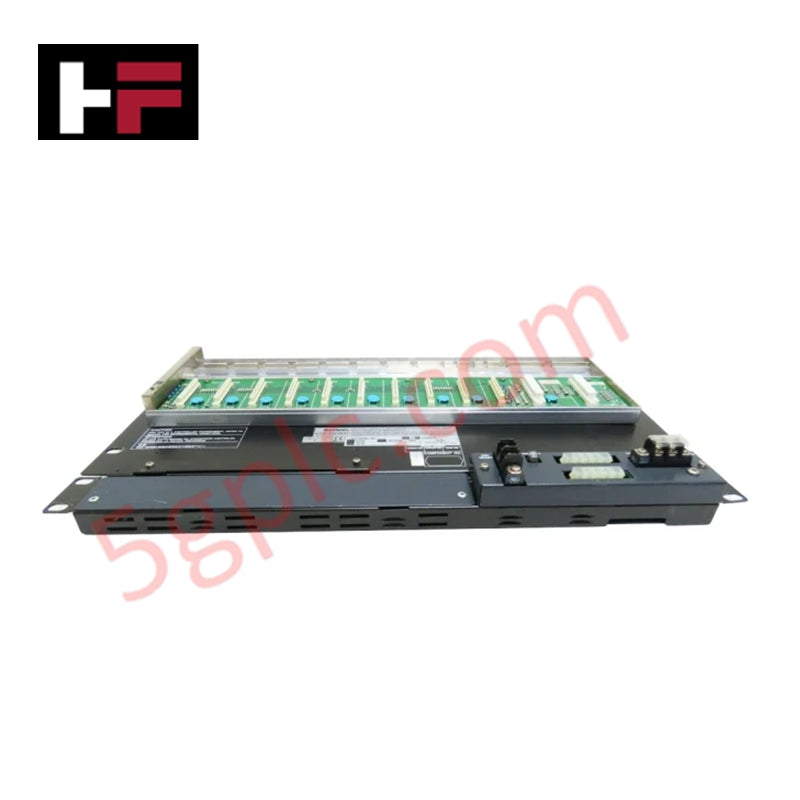

El Yokogawa AFV10D-S41151 funciona como un concentrador de procesamiento de alto rendimiento para el sistema de control distribuido CENTUM VP . Esta unidad de control de campo dúplex (FCU) gestiona la lógica crítica del proceso y los datos de E/S de campo mediante redes Vnet/IP de alta velocidad. Gracias a su arquitectura con redundancia dual, esta unidad mantiene la operación continua de la planta incluso durante las transiciones de hardware. Ofrecemos este producto como 100 % nuevo y original de fábrica, lo que garantiza que su infraestructura de control cumpla con los más altos estándares de fábrica en materia de seguridad y eficiencia.
Desglose del número de pieza: AFV10D-S41151
Los códigos de sufijo de la serie AFV10D definen las configuraciones específicas de protección del hardware y alimentación:
| Código de sufijo | Característica | Especificación |
| AFV10D | Modelo base | Unidad de control de campo dúplex (Vnet/IP y FIO) |
| -S | Tipo | Configuración de hardware estándar |
| 4 | Redundancia | Vnet/IP con redundancia dual y fuente de alimentación con redundancia dual |
| 1 | Estilo | Revisión estándar (siempre 1) |
| 1 | Alimentación | Fuente de alimentación de 100-120 V CA |
| 5 | Entorno | Estándar ISA G3 (resistencia mejorada a la corrosión) |
| 1 | Lógica | Función de control LFS1500 para estación de control de campo |
Especificaciones técnicas
El AFV10D-S41151 integra potentes capacidades de procesamiento con una sólida protección industrial:
-
Función de control: LFS1500 (compatible con subsistemas Vnet/IP y FIO)
-
Comunicación: Interfaz Vnet/IP con redundancia dual
-
Fuente de alimentación: 100-120 V CA (módulos con redundancia dual)
-
Clasificación ambiental: Conforme con el estándar ISA G3
-
Montaje: Montaje en rack de 19 pulgadas
-
Capacidad de E/S: Compatible con la integración de módulos FIO de alta densidad
-
Tipo de redundancia: Redundancia dual de CPU, red y fuente de alimentación
Ventajas de ingeniería
El AFV10D-S41151 resuelve desafíos industriales complejos mediante un diseño de hardware superior:
-
Resistencia a la corrosión en zonas adversas: Esta unidad incorpora la opción ISA G3 . El recubrimiento protector protege los circuitos internos de gases agresivos como $H_2S$ y $SO_2$. Esto evita fallos prematuros de las placas en plantas químicas o plataformas marinas, donde los contaminantes atmosféricos suelen deteriorar los dispositivos electrónicos estándar.
-
Arquitectura de conmutación por fallo sin interrupciones: La configuración de CPU dúplex sincroniza los datos en tiempo real. Si el procesador principal detecta un fallo, la unidad en espera asume el control en cuestión de milisegundos. Esto elimina las perturbaciones del proceso y protege los lotes de producción de alto valor frente a paradas de emergencia.
-
Tolerancia a fallos de red: Los puertos Vnet/IP con redundancia dual proporcionan dos rutas de comunicación independientes. Incluso si un cable de red sufre daños físicos o falla un puerto del conmutador, el sistema mantiene la sincronización de datos a 1 Gbps, lo que garantiza que los operadores no pierdan visibilidad de las variables de campo.
-
Integración simplificada en rack: La unidad cumple con las dimensiones estándar de 19 pulgadas. Encaja perfectamente en armarios de marshalling existentes, lo que permite a los ingenieros actualizar sistemas de control antiguos sin necesidad de trabajos metálicos personalizados ni modificaciones del armario.
Preguntas frecuentes
-
¿El AFV10D-S41151 incluye la licencia de software LFS1500?
El hardware es compatible con las funciones de control LFS1500. Sin embargo, debe asegurarse de que la licencia de su sistema CENTUM VP permita añadir una nueva estación de control de campo (FCS) para utilizar plenamente las capacidades de ejecución lógica.
-
¿Cuál es la ventaja de la configuración de 100-120 V CA?
Este modelo específico está destinado a los estándares eléctricos de Norteamérica y Japón. Los módulos internos de alimentación con redundancia dual (sufijo «1») filtran el ruido de línea y protegen la CPU frente a transitorios de tensión habituales en redes industriales de alta potencia.
-
¿Puedo instalar esta unidad en un entorno que no sea G3?
Sí. La clasificación G3 proporciona una protección superior, lo que hace que la unidad sea más resistente que los modelos estándar. Funciona excepcionalmente bien en entornos de sala limpia estándar y ofrece una capa adicional de protección frente a niveles inesperados de humedad o la entrada de sustancias químicas.
-
¿Cómo funciona la fuente de alimentación dúplex?
La unidad recibe alimentación simultáneamente de dos fuentes de CA independientes. Si una fuente falla o un módulo de alimentación presenta una avería, el módulo restante asume instantáneamente toda la carga sin interrumpir la ejecución de la lógica del procesador.
