Detalles del producto

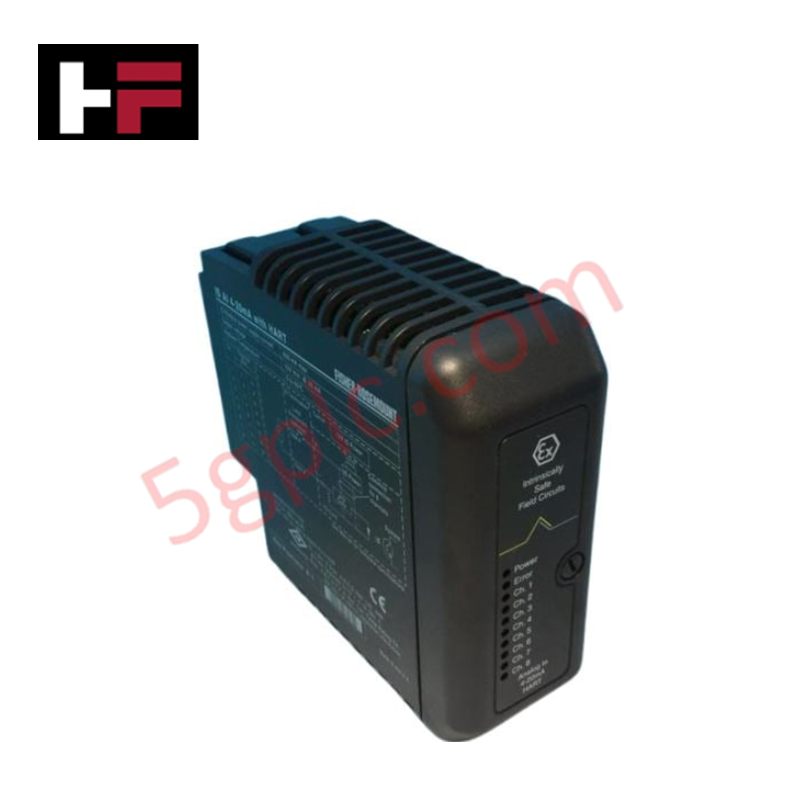

Configurado para la medición precisa de temperatura en plataformas DCS, el Emerson VE4003S6B1 (Módulo de Entrada Analógica VE4003S6B1) proporciona la ejecución física directa de adquisición de señal RTD de 8 canales.
Especificaciones de Hardware
| Parámetro | Especificación |
|---|---|
| Modelo | VE4003S6B1 |
| Marca | Emerson |
| Origen | Sujeto a documentación de envío de fábrica |
| Peso | 0.5 kg (1.10 lbs) |
| Dimensiones | Factor de forma estándar DeltaV I/O |
| Temperatura de operación | -40 °C a 70 °C |
| Consumo de energía | 1.5 W (nominal) |
| Cantidad de canales | 8 canales |
| Tipo de entrada | RTD (Detector de Temperatura por Resistencia) |
Protocolo de bucle 4-20 mA HART y aislamiento de canales
El VE4003S6B1 está diseñado para mantener una alta integridad de señal dentro del subsistema DeltaV I/O. Soporta arquitecturas de canales galvanicamente aislados, que previenen la propagación de ruido en modo común a través de entradas multisensor. Aunque se utiliza principalmente para detección RTD, las etapas de entrada incorporan circuitos de alta impedancia para mantener la precisión cuando se conecta con cableado de campo de larga distancia. Para bucles de proceso que utilizan señales de referencia compartidas, el diseño de aislamiento del módulo asegura que los lazos de tierra no corrompan los datos térmicos digitalizados transmitidos al backplane del controlador.
Preguntas frecuentes
P: ¿El VE4003S6B1 soporta intercambio en caliente mientras el controlador DeltaV está activo?
R: Sí. El módulo está diseñado para operaciones de intercambio en caliente en un chasis energizado. Asegúrese de que el bloque terminal correspondiente esté correctamente asegurado antes de realizar la inserción para evitar errores de conexión intermitentes.
P: ¿Existen requisitos específicos de cableado para configuraciones RTD?
R: Sí. Para configuraciones RTD de 3 o 4 hilos, asegúrese de que el cableado de campo utilice cables trenzados con blindaje para minimizar la interferencia electromagnética (EMI). El blindaje debe estar conectado a tierra en el bloque terminal o en el punto de entrada según el plan de puesta a tierra del sitio.
Guías de instalación en campo
- Montaje en chasis: Alinee el módulo con los rieles portadores DeltaV I/O. Empuje el módulo firmemente hasta que los conectores del backplane se acoplen completamente. Verifique que el pestillo esté bloqueado para evitar desconexiones por vibración.
- Conexión del bloque terminal: Conecte el bloque terminal del lado de campo al frente del módulo. Asegúrese de que todos los tornillos estén apretados según la especificación de torque proporcionada en el manual de instalación del sistema para mantener caminos de señal de baja resistencia.
- Blindaje: Termine los blindajes de los cables en la barra de tierra proporcionada por el portador. Evite dejar colas largas, ya que actúan como antenas para ruido de alta frecuencia.
- Configuración: Utilice DeltaV Explorer para definir el tipo de canal (por ejemplo, Pt100, Cu10) y el modo de compensación de cable. Asegúrese de que la configuración del software coincida con la topología física del cableado para evitar errores de desplazamiento en la medición.
- Validación: Realice una prueba de bucle inyectando una resistencia calibrada en el extremo de campo y verificando el valor digital reportado en el módulo de control DCS.
Información adicional
- 100% Piezas Originales: Todos los productos son originales y auténticos, garantizando un rendimiento industrial confiable.
- Garantía de Reembolso de 30 Días: Devuelva cualquier artículo en stock dentro de los 30 días en su embalaje original y sin abrir para un reembolso completo (excluyendo envío y tarifas).
- Garantía de 12 Meses: Cubre defectos en materiales o mano de obra; excluye mal uso, desgaste normal o modificaciones no autorizadas.
- Envío Mundial: Enviamos vía USPS, UPS, FedEx y DHL. Los tiempos de entrega varían según el país y pueden estar sujetos a aduanas o tarifas de importación.
- Soporte y Contacto: Asistencia técnica y de garantía disponible en cualquier momento. Contáctenos aquí: Contacto.
- Guía de Compra: Verifique cuidadosamente las especificaciones y compatibilidad del producto antes de ordenar para asegurar la aplicación correcta.
