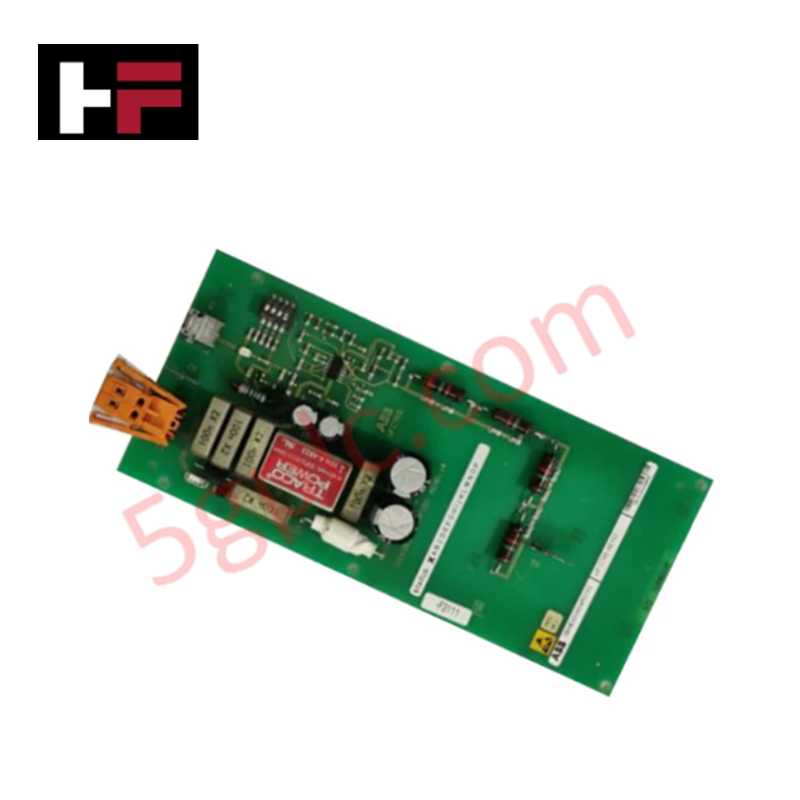

Placa de circuito UF C765 AE102 3BHE003604R0102 | ABB

Configurado para la gestión de interfaces de señal de alta velocidad en controladores de accionamientos industriales, el ABB UF C765 AE102 (3BHE003604R0102) proporciona procesamiento físico directo de señales y regulación de voltaje dentro del entorno del backplane del sistema.

Especificaciones de hardware

Compatibilidad de firmware flash y comunicación del bus

El UF C765 AE102 está diseñado para conectarse directamente con el backplane del controlador, facilitando un intercambio de datos determinista esencial para la regulación del accionamiento. La compatibilidad del firmware flash se verifica a través del controlador anfitrión; los usuarios deben asegurarse de que la versión del software de interfaz esté alineada con la revisión específica del hardware del UF C765 AE102 para evitar errores en el bus de comunicación o tiempos de espera en la sincronización de tramas. El módulo cuenta con aislamiento galvánico integrado, clasificado para 2500 V AC, que previene que transitorios eléctricos de la etapa de potencia afecten la circuitería de control de bajo voltaje sensible. La velocidad adecuada de comunicación en el bus del backplane depende de la integridad del acoplamiento y la ausencia de contaminación conductiva en los pines del bus.

Preguntas frecuentes

P: ¿El UF C765 AE102 soporta intercambio en caliente mientras el controlador está energizado?

R: No. Cualquier inserción o extracción de la tarjeta de circuito debe realizarse con el sistema apagado para evitar daños en el bus de comunicación del backplane y en los componentes lógicos sensibles.

P: ¿Cómo maneja el módulo la descarga estática durante la manipulación manual?

R: El módulo está clasificado para descargas por contacto de +/- 8 kV y descargas por aire de +/- 15 kV. Sin embargo, es obligatorio usar pulseras de conexión a tierra compatibles con ESD para mitigar posibles daños en la circuitería interna antes del contacto físico.

Guías para la instalación en campo

• Montaje: Utilice la configuración estándar de montaje en rack. Asegúrese de que el módulo esté completamente insertado en la ranura del backplane hasta que el mecanismo de bloqueo quede asegurado.
• Conexión a tierra: Asegure que el chasis del gabinete de control esté conectado a un punto de tierra protectora (PE) estable. Esto garantiza la efectividad del aislamiento interno y los mecanismos de protección contra sobretensiones del módulo.
• Ambiental: Operar dentro del rango ambiental especificado de -25 °C a +55 °C. Asegúrese de que el área de montaje esté libre de humedad excesiva (> 95%) o condensación, lo que podría provocar corrientes de rastreo en la superficie del PCB.
• Enrutamiento de cables: Mantenga el cableado de señales separado del cableado de potencia de alta corriente dentro del gabinete para mantener la integridad del aislamiento especificado y minimizar la interferencia electromagnética (EMI).
• Inspección: Verifique periódicamente la firmeza de las conexiones del backplane para evitar oxidación de contactos o acoplamientos flojos, que pueden causar comportamientos erráticos de la señal o fallos intermitentes en el bus.
