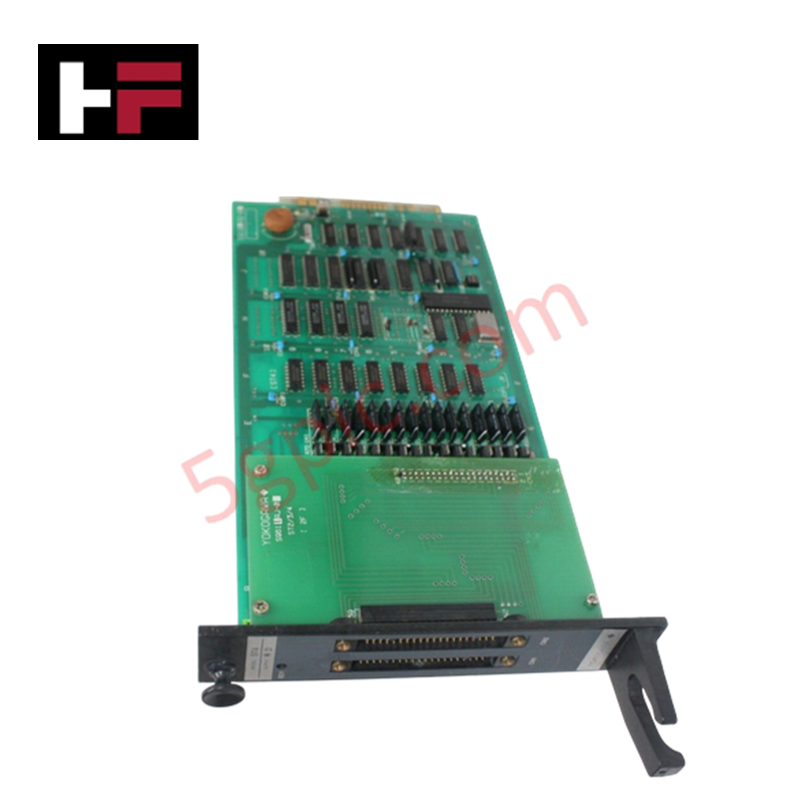

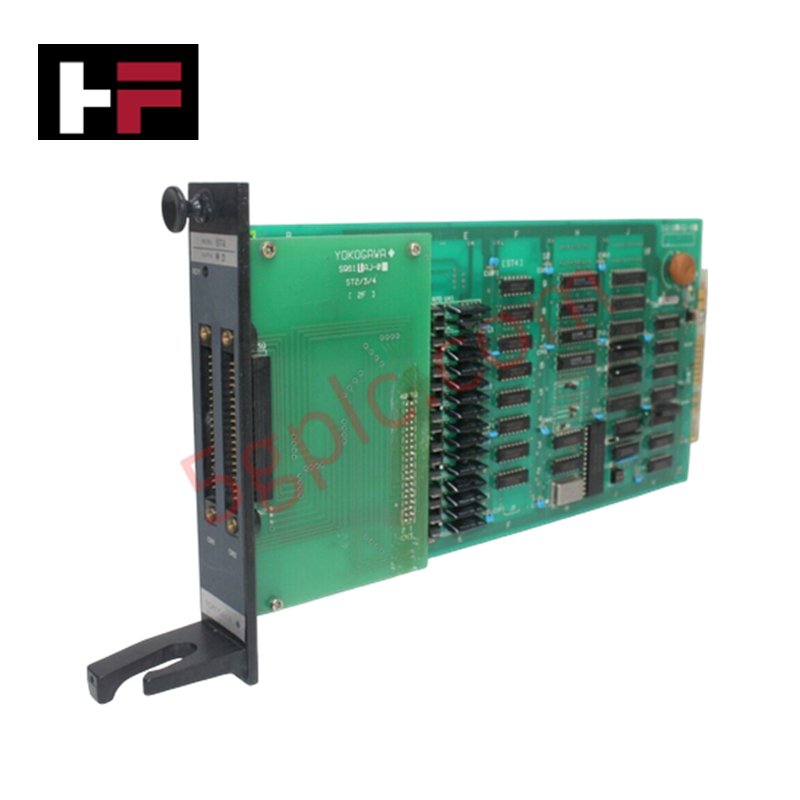

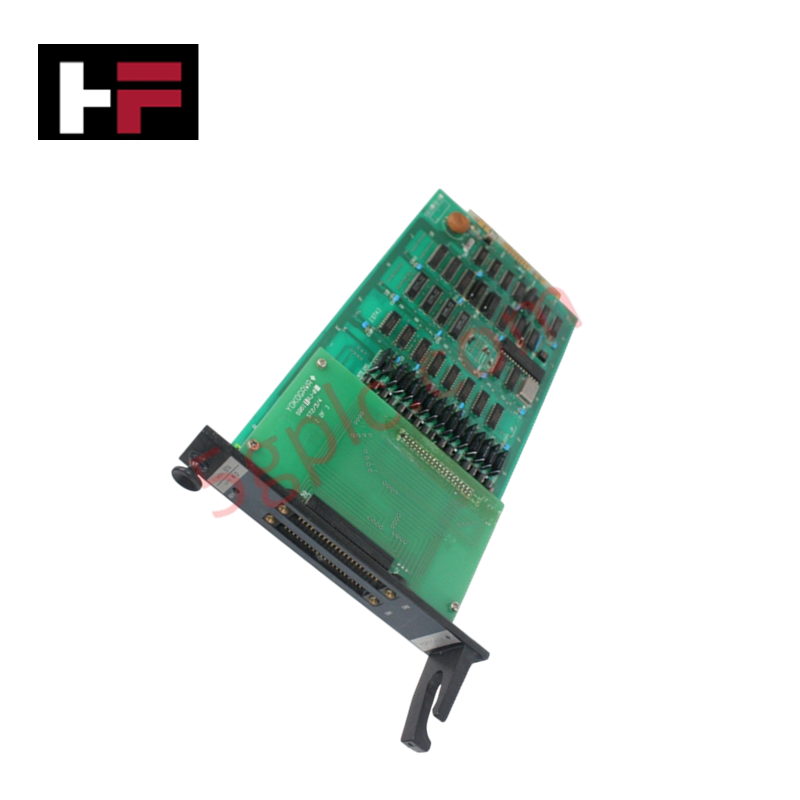

Tarjeta del módulo de interfaz Yokogawa ST4*D

El Yokogawa ST4*D, también catalogado como la ST4*D tarjeta de entrada multestado, funciona como un componente de hardware dedicado para la supervisión de estados discretos y la conmutación de contactos de relé en las plataformas DCS Yokogawa CENTUM-XL y u-XL. Acepta señales de entrada de contactos sin tensión o de colector abierto y acciona salidas de relé configurables en una estructura de bastidor de alta densidad con capacidad para 16 tarjetas.

Especificaciones del hardware

Aislamiento entre canales e integración con DCS

La tarjeta ST4*D incorpora una arquitectura de aislamiento entre canales diseñada para evitar bucles de tierra y proteger los buses internos del sistema frente a sobretensiones eléctricas del lado de campo. Las entradas de campo sin tensión y de colector abierto pasan por etapas de aislamiento de alta velocidad antes de activar la matriz de relés de salida. Las salidas de relé de la placa pueden configurarse como contactos normalmente abiertos, normalmente cerrados o Form-C, lo que proporciona una traducción física de señales para las unidades de control de las arquitecturas de sistema CENTUM-XL y u-XL.

Preguntas frecuentes

P: ¿Qué formatos de contactos de entrada se pueden conectar directamente a los canales de entrada ST4D?

R: La ST4D acepta directamente contactos secos sin tensión y salidas de transistores de colector abierto procedentes de dispositivos de campo.

P: ¿Cómo difieren los requisitos de alimentación entre las distintas orientaciones de montaje?

R: Las configuraciones montadas horizontalmente aceptan una alimentación de 24 VCC +/-10 %, mientras que los conjuntos montados verticalmente admiten entradas de línea de 24 VCC +/-10 %, 85-132 VCA o 170-264 VCA, según la selección del backplane.

P: ¿Cómo se verifica el funcionamiento físico de cada canal en la tarjeta?

R: Los indicadores LED del panel frontal se iluminan según el estado de cada canal y proporcionan una confirmación visual en tiempo real de la activación de los relés.

Directrices para la instalación en campo

• Protección contra ESD: Conéctese siempre a tierra mediante una pulsera antiestática antes de tocar el módulo para evitar daños electrostáticos en los componentes internos.
• Inserción en el bastidor: Asegúrese de que la alimentación del chasis del bastidor esté desconectada antes de insertar o retirar la tarjeta del rack de montaje. Deslice el módulo en posición recta por los rieles guía hasta que quede completamente asentado en el conector del backplane.
• Prácticas de cableado: Tienda el cableado de campo de contactos secos separado del cableado eléctrico de CA de alta tensión para reducir el ruido eléctrico inducido en las líneas de colector abierto.
• Puesta a tierra del chasis: Conecte las pantallas de los cables y la estructura del rack directamente al sistema de tierra de instrumentos específico para mantener un aislamiento de punto único.
