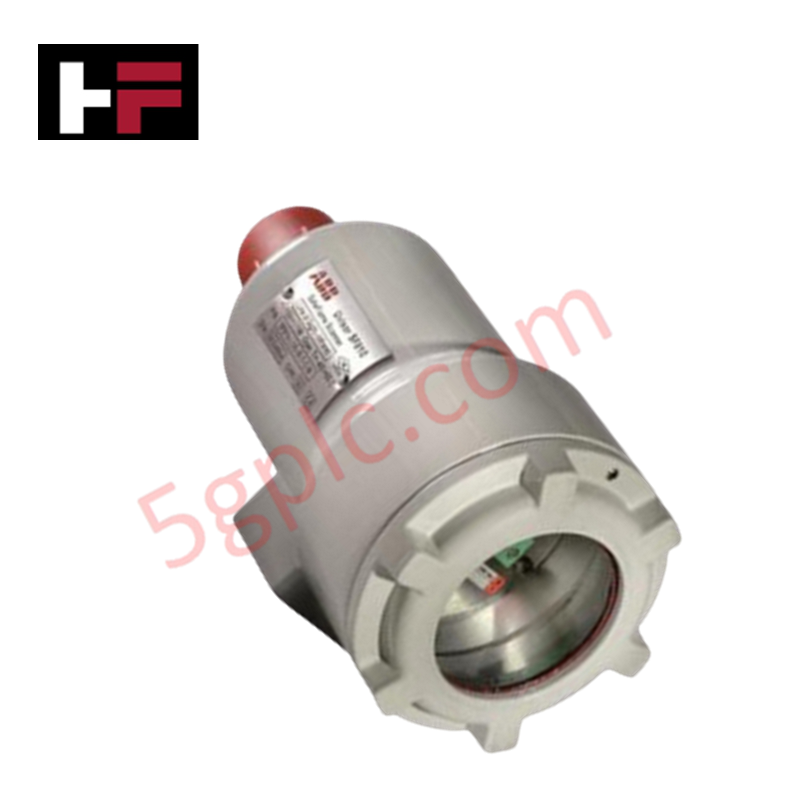

SF810-LOS-IR-TL-CW | ABB | Unidad Procesadora de Señales

El ABB SF810-LOS-IR-TL-CW, también catalogado como la Unidad Procesadora de Señal SF810-LOS-IR-CW, funciona como un componente de hardware dedicado para el escaneo infrarrojo de llamas y el monitoreo espectral óptico dentro de sistemas industriales de gestión de combustión. El módulo físico actúa como una cabeza escáner infrarroja de línea de visión (L.O.S.), detectando las frecuencias de parpadeo de la llama y convirtiendo los parámetros de radiación óptica en paquetes de datos electrónicos. Equipado con un montaje roscado de 3/4 de pulgada, esta unidad sensor se conecta con circuitos de control locales para proporcionar un perfil de combustión discreto sin distorsión de la señal.

Especificaciones de Hardware

Compatibilidad de Firmware Flash

La unidad procesadora SF810-LOS-IR-TL-CW está calibrada para alinearse con arquitecturas centrales de procesamiento lógico mediante estándares integrados de compatibilidad de firmware flash. Los parámetros ópticos recopilados por la matriz de sensores infrarrojos se indexan contra líneas base internas de frecuencia, validando la presencia de la llama dentro de ventanas de escaneo de milisegundos fijas. Esta sincronización previene la deriva temporal a través de redes del sistema, permitiendo que subrutinas de procesamiento local ejecuten bloqueos de seguridad o registro de parámetros sin corrupción de datos durante la operación prolongada del quemador.

Preguntas Frecuentes

P: ¿Cómo maneja el SF810-LOS-IR-TL-CW el intercambio en caliente o la extracción en campo mientras el lazo de control de combustión está activo?

R: Desacoplar o retirar esta cabeza escáner mientras el lazo de acondicionamiento de señal subyacente está activo romperá la línea de impedancia de entrada continua. Esto desencadena una secuencia inmediata de fallo falso de llama en sistemas adyacentes de gestión de quemadores y arriesga la inducción de voltaje transitorio en el portador de señal.

P: ¿Cuál es la función mecánica de la rosca de 3/4 de pulgada integrada en esta carcasa del escáner?

R: La rosca de 3/4 de pulgada sirve como el punto de unión mecánico rígido y sellado a presión. Bloquea el tubo sensor IR L.O.S. en el conjunto del tubo de visión del quemador, manteniendo la alineación óptica y previniendo el bypass de gases de combustión a alta presión.

P: ¿Utiliza la unidad configuraciones internas de enfriamiento para prevenir la deriva del sensor infrarrojo?

R: Este modelo depende de la disipación térmica pasiva a través de su carcasa especializada. En ambientes de alta temperatura ambiente, debe suministrarse un flujo continuo de aire seco para instrumentos a través del tubo de visión para mantener la lente libre de residuos y mantener las temperaturas internas de operación dentro de los parámetros especificados.

Guías para la Instalación en Campo

La cabeza escáner SF810-LOS-IR-TL-CW debe enroscarse perpendicularmente en la unión del tubo de visión de 3/4 de pulgada hasta quedar completamente ajustada. Asegúrese de que la alineación de línea de visión proporcione una vista sin obstrucciones hacia la zona primaria de combustión de la llama. Todos los cables de conexión deben estar apantallados para prevenir ruido en modo común, con el cable de drenaje de cobre desnudo conectado a tierra exclusivamente en el bloque terminal de tierra del gabinete de control. Dirija las líneas del sensor alejándolas de transformadores de encendido de alto voltaje o líneas de alimentación trifásicas para eliminar interferencias magnéticas.
