Detalles del producto
Descripción del producto

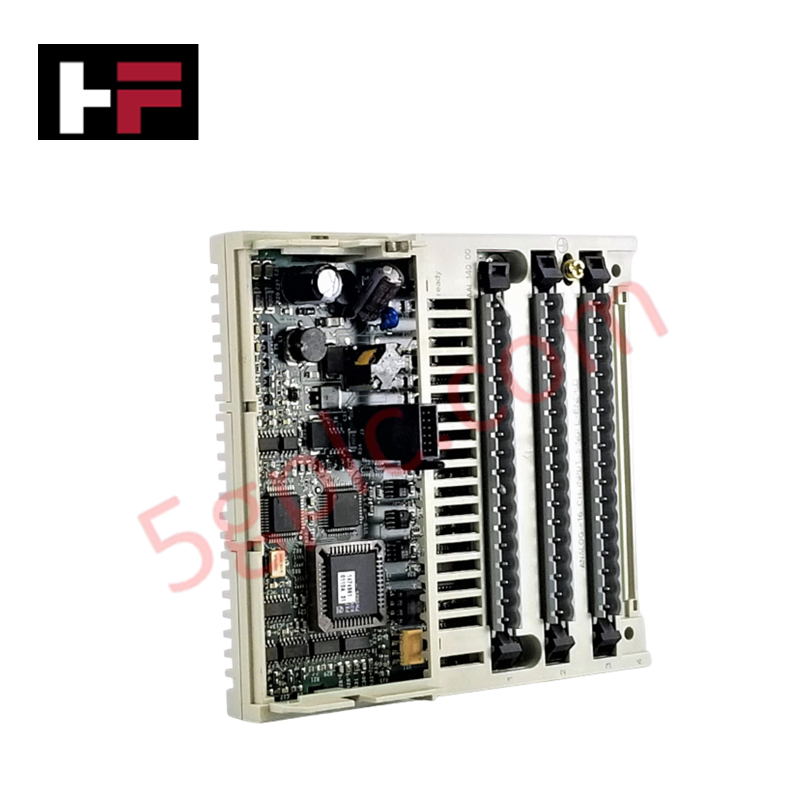

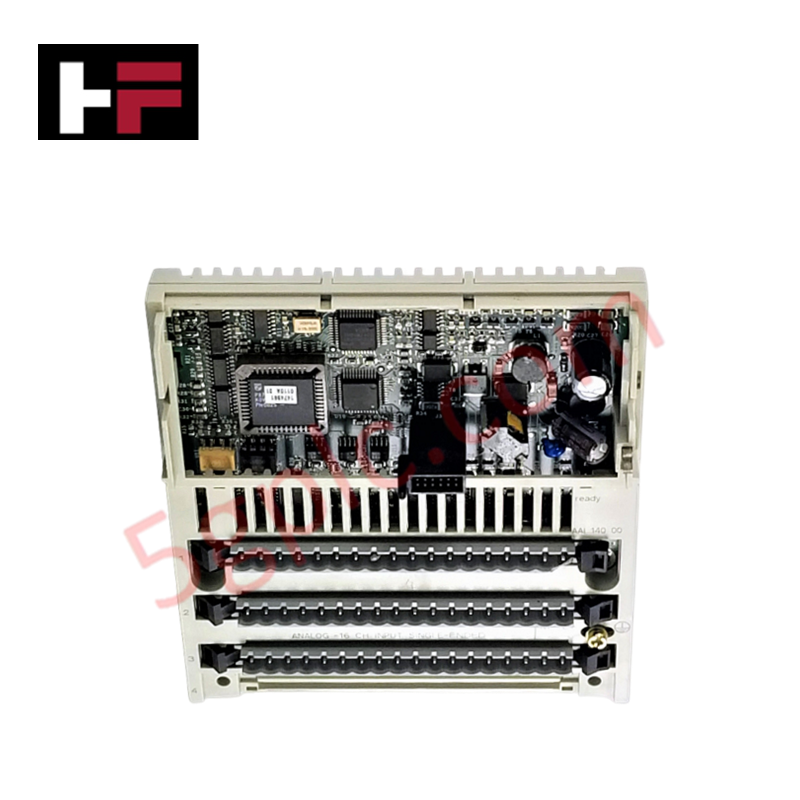

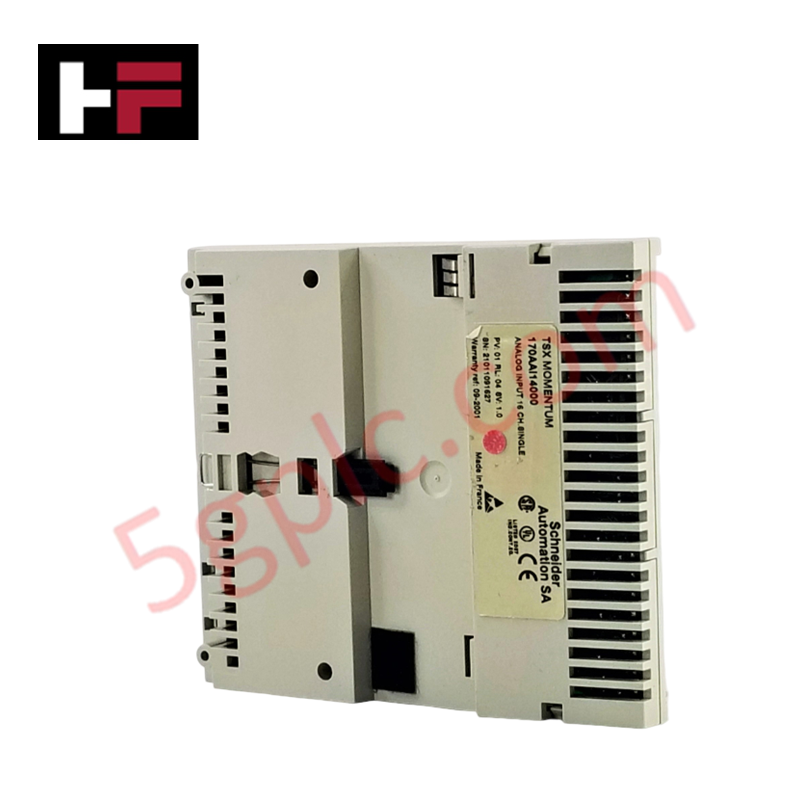

El Schneider Electric 170AAI14000 actúa como un módulo base de entrada analógica de alta densidad dentro de la plataforma de automatización distribuida Modicon Momentum. Esta arquitectura base alberga 16 canales de un solo extremo para conectar instrumentos de campo—como transductores de presión, medidores de flujo, transmisores de temperatura y sensores de nivel—con un controlador lógico programable centralizado. La base convierte señales crudas de voltaje y corriente en paquetes de datos digitales de alta resolución, permitiendo la monitorización en tiempo real y el control determinista de bucles en plantas de proceso a gran escala. Garantizamos que esta base de entrada analógica llega en condición 100% nueva, original y sellada de fábrica.
Especificaciones técnicas
| Parámetro | Especificación |
| Fabricante | Schneider Electric |
| Línea de producto | Plataforma de automatización Modicon Momentum |
| Número de pieza | 170AAI14000 |
| Tipo de producto | Módulo base de entrada analógica |
| Número de canales | 16 entradas de un solo extremo |
| Configuraciones de entrada | 4...20 mA, $\pm 10\text{ V}$, $\pm 5\text{ V}$ |
| Resolución analógica |
12 bits (4...20 mA) 12 bits + signo ($\pm 10\text{ V}$, $\pm 5\text{ V}$) |
| Formato de datos | Completo de 16 bits con signo |
| Filtro de hardware de entrada | Filtro de paso bajo de entrada a 10 kHz |
| Error absoluto de precisión |
$\pm 0.15\%$ de la escala completa a 77°F (25°C) ($\pm 10\text{V}$, $\pm 5\text{V}$) $\pm 0.25\%$ de la escala completa a 77°F (25°C) (4...20 mA) $\pm 0.45\%$ de la escala completa a 140°F (60°C) (4...20 mA) |
| Tiempo de actualización del canal | 25 ms |
| Impedancia de entrada | $< 0.25\text{ Ohm}$ (Corriente) / $> 2200\text{ kOhm}$ (Voltaje) |
| Resistencia de aislamiento | 1780 V AC entre canales y tierra |
| Modo común permisible | 100 V DC / 250 V AC (47...63 Hz) entre canales y tierra |
| Consumo de corriente | Consumo típico de 305 mA a 24 V DC |
| Disipación de potencia | 5.55 W |
| Diagnóstico local | 16 LED verdes para seguimiento del estado de cada canal |
| Dimensiones (H x W x D) | 4.9 in (125 mm) x 5.6 in (141.5 mm) x 1.9 in (47.5 mm) |
| Peso del módulo | 0.474 lbs (0.215 kg) |
Ventajas de ingeniería
-
Captura de datos de alta densidad en espacios reducidos: Este hardware integra 16 interfaces de sensores analógicos distintos dentro de una carcasa compacta que mide menos de 2 pulgadas de profundidad. Este perfil ultradelgado permite la instalación dentro de cajas de conexiones poco profundas o directamente en los marcos de maquinaria, evitando la necesidad de gabinetes de control sobredimensionados y costosos.
-
Supresión agresiva de ruido en largas extensiones de cable: Un filtro de hardware integrado de paso bajo a 10 kHz suprime interferencias electromagnéticas (EMI) de alta frecuencia y diafonía causada por variadores de frecuencia vecinos o líneas de motor de alto voltaje. Esto asegura una conversión de datos estable y sin corrupción incluso al enrutar cables de instrumentación sin blindaje a través de plantas industriales concurridas.
-
Protección robusta contra sobretensiones de alto voltaje: El camino del circuito interno ofrece aislamiento de 1780 V AC entre los canales de entrada y tierra, junto con límites de voltaje en modo común de alta resistencia (hasta 250 V AC). Esta barrera física bloquea bucles de tierra industriales y sobretensiones eléctricas localizadas para que no lleguen a la red principal de comunicación.
-
Diseño eléctrico a prueba de fallos: El módulo incorpora protección interna contra polaridad inversa para evitar errores de cableado durante la instalación, junto con un fusible interno de 2 A de acción lenta. Estos mecanismos de protección evitan daños a nivel de componentes por alimentar accidentalmente el circuito de entrada analógica en sentido inverso.
Preguntas frecuentes
-
¿Incluye esta base 170AAI14000 los bloques terminales o debo pedirlos por separado?
La base 170AAI14000 cuenta con dos puntos de conexión diseñados específicamente para bloques terminales removibles. Para preservar la máxima flexibilidad en su diseño de cableado, Schneider Electric empaqueta los bloques terminales removibles de tipo tornillo o resorte por separado. Enviamos esta base 170AAI14000 100% nueva en su caja original de fábrica.
-
¿Puedo mezclar señales de voltaje y corriente en esta tarjeta simultáneamente?
Sí, pero debe definir los parámetros de agrupación de canales dentro de su software de configuración de red. El hardware del módulo cambia su impedancia de entrada dependiendo del tipo de señal ($< 0.25\text{ Ohm}$ para seguimiento de corriente 4-20mA y $> 2200\text{ kOhm}$ para detección de voltaje) para garantizar una linealidad absoluta de la señal.
-
¿Qué tan rápido actualiza el procesador los valores analógicos?
El módulo actualiza los 16 canales dentro de un ciclo de actualización de 25 milisegundos. Esta ventana de conversión rápida proporciona datos sensibles para variables de procesos industriales como niveles de tanques, presiones en tuberías y tasas de flujo de fluidos que requieren monitoreo constante.
-
¿Cuál es el procedimiento adecuado para montar este módulo y maximizar el flujo de aire?
Encaje el módulo en un riel DIN horizontal estándar dentro de su gabinete eléctrico. Debido a que la base disipa 5.55 W de energía térmica a plena carga, debe mantener un espacio vertical estándar arriba y abajo del módulo para permitir que el aire ambiente pase libremente a través de las ventilaciones del gabinete.
