Detalles del producto

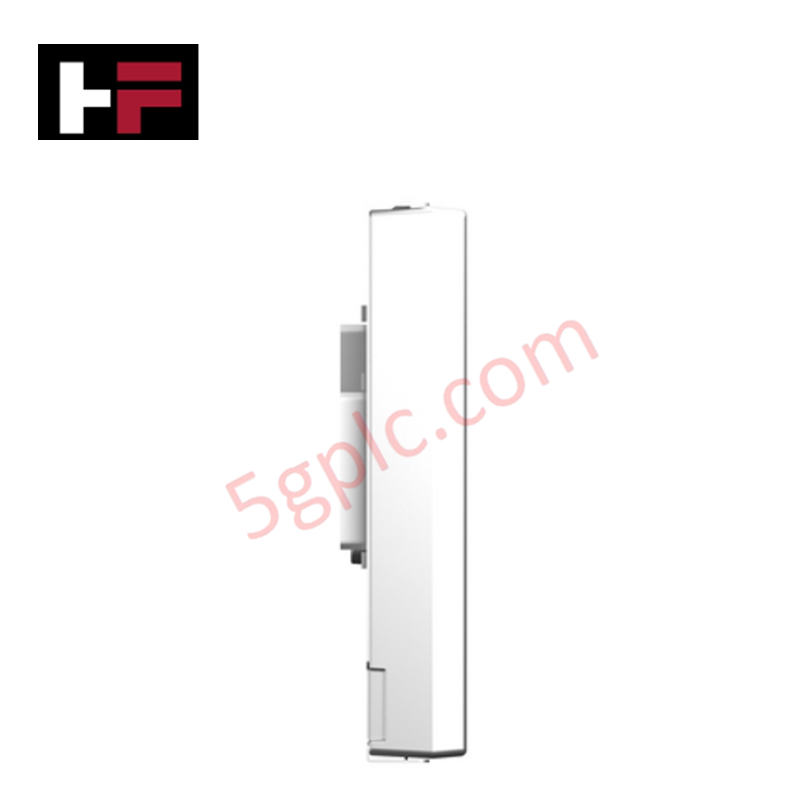

El Schneider BMXXBP1002, también catalogado como el rack de backplane Ethernet BMXXBP1002, funciona como un componente de hardware dedicado para alojar físicamente módulos y enrutar datos del backplane en las plataformas PAC Modicon M580 y M340. Proporciona montaje estructural y rutas de comunicación Ethernet/X-bus duales en 10 ranuras del sistema.
Especificaciones del hardware
| Parámetro | Especificación |
|---|---|
| Modelo | BMXXBP1002 |
| Marca | Schneider Electric |
| Origen | Francia |
| Peso | 1,37 kg |
| Dimensiones | 59,0 cm x 15,3 cm x 6,6 cm (dimensión del paquete 1) |
| Temperatura de funcionamiento | 0 a 60 °C |
| Consumo de energía | 251 mW a 3,3 VCC, 3,9 W a 24 VCC |
| Número de ranuras | 10 ranuras (8 Bus X + Ethernet, 2 Bus X) |
| Consumo de corriente | 162 mA a 24 VCC, 76 mA a 3,3 VCC |
| Grado de protección | IP20 |
| Humedad relativa | 5 a 95 % sin condensación |
| Modo de fijación | 4 tornillos M6 en placa o 4 tornillos (diámetro de 4,32-6,35 mm) en panel |
| Compatibilidad del sistema | Fuente de alimentación BMXCPS4002, procesador BMX, procesador BME, módulos de E/S X80 |
| Conexión auxiliar | 1 conector (XBE) para la interfaz del módulo de expansión |
Comunicación determinista del backplane Ethernet/X-Bus
El BMXXBP1002 incorpora una arquitectura de bus dual que integra un backplane Ethernet de alta velocidad junto con el canal X-bus heredado. El diseño de bus dual permite una comunicación EtherNet/IP determinista y de gran ancho de banda directamente a través de las 8 ranuras Ethernet dedicadas para módulos de proceso complejos y procesadores BME, al tiempo que mantiene la compatibilidad con las tarjetas de E/S X-bus estándar. El enrutamiento interno de señales garantiza una velocidad sincronizada de comunicación del bus del backplane en todas las ranuras, protegiendo las transacciones de E/S de alta densidad frente a colisiones de datos y latencias de arbitraje del bus.
Preguntas frecuentes
P: ¿Cuál es la diferencia estructural entre las 10 ranuras disponibles del BMXXBP1002?
R: El rack cuenta con 8 ranuras híbridas compatibles con conectividad combinada del backplane Bus X y Ethernet para procesadores avanzados y módulos de red, además de 2 ranuras Bus X dedicadas exclusivamente a módulos de E/S X-bus estándar.
P: ¿Se pueden conectar en cadena varios racks de backplane BMXXBP1002?
R: Sí. El rack está equipado con una ranura de conector para el módulo de expansión XBE, que permite ampliar el rack local mediante cables de extensión X-bus específicos para conectar racks secundarios.
P: ¿Qué fuentes de alimentación son compatibles con el espacio de la ranura del backplane BMXXBP1002?
R: El backplane se conecta directamente con unidades de alimentación Modicon X80, como la BMXCPS4002, que distribuyen las tensiones de funcionamiento necesarias de 3,3 VCC y 24 VCC a través de las pistas internas del backplane.
Directrices de instalación en campo
- Monte firmemente el rack del backplane en la placa posterior de un armario conectada a tierra utilizando cuatro tornillos M6 o herrajes de montaje en panel con un diámetro de tornillo de entre 4,32 mm y 6,35 mm.
- Asegúrese de que la tira de puesta a tierra del panel posterior mantenga un contacto limpio de metal con metal con el chasis del armario para cumplir los requisitos de compatibilidad electromagnética de EN 61000-6-2.
- Instale la fuente de alimentación BMXCPS4002 o una fuente Modicon X80 compatible en la ranura de alimentación dedicada situada más a la izquierda antes de encender el backplane.
- Si utiliza configuraciones con varios racks, conecte el cable de expansión XBE al puerto lateral y verifique la colocación del bloque de terminación en el último rack físico de la cadena.
- Mantenga el cumplimiento del grado de protección IP20 alojando el conjunto del rack dentro de un armario protector con clasificación NEMA/IP, libre de polvo conductor y vapores corrosivos.
