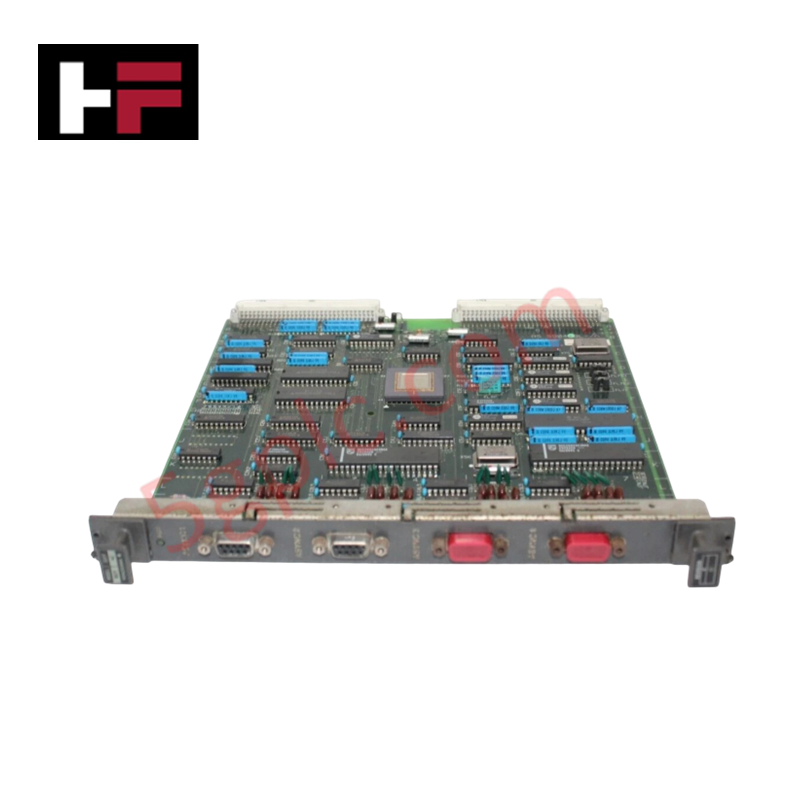

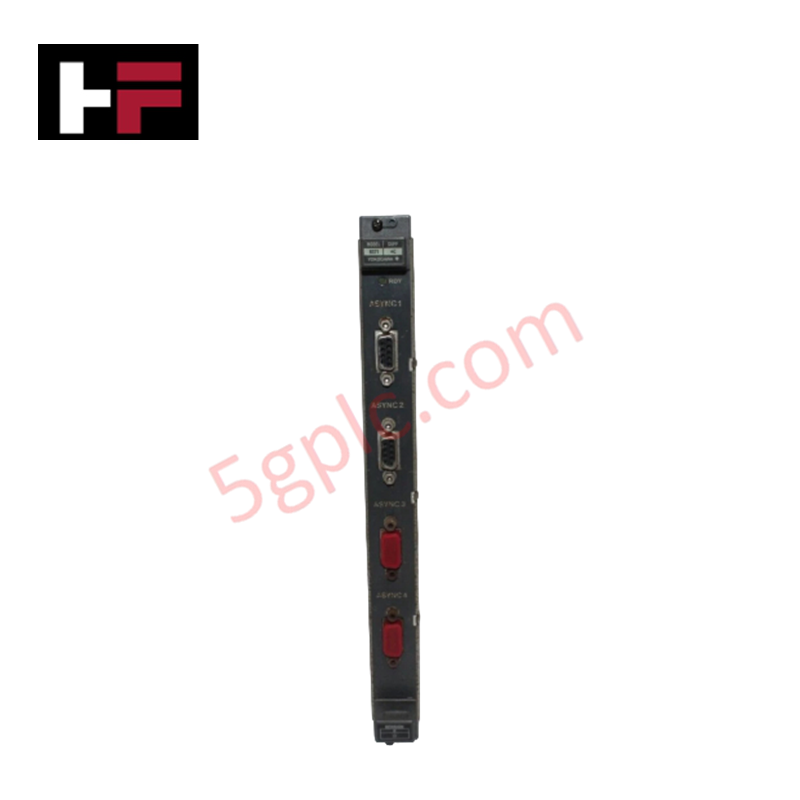

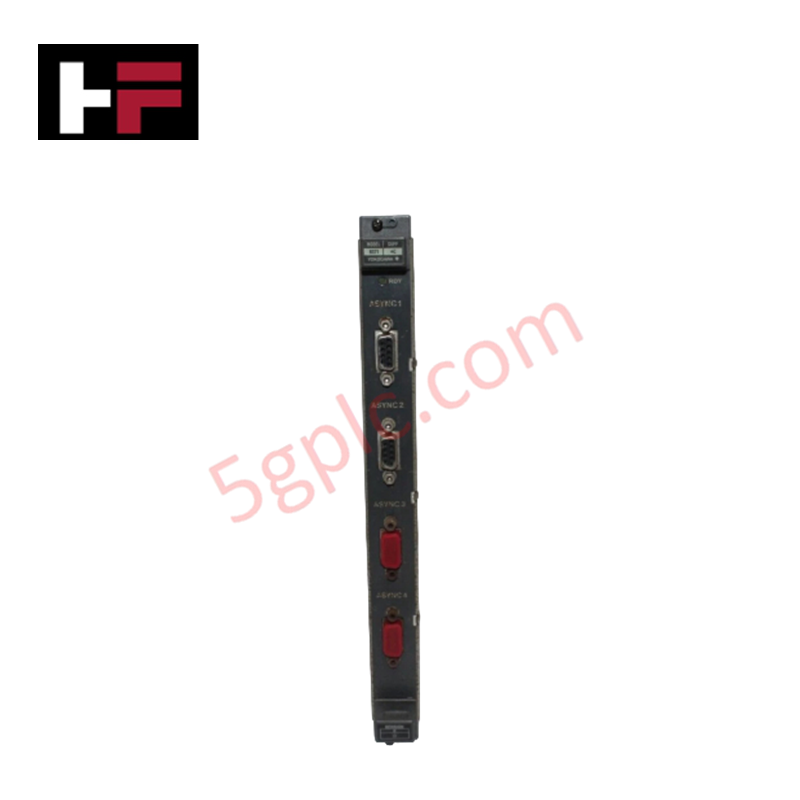

Módulo repetidor V-net RS71*C de YOKOGAWA CENTUM

El YOKOGAWA RS71*C, también catalogado como módulo repetidor RS71, funciona como un componente de hardware dedicado a la regeneración de señales del bus V-net y a la ampliación de la distancia de transmisión dentro de las redes DCS YOKOGAWA CENTUM.

Especificaciones del hardware

Regeneración de señales del bus V-net y topología de la red DCS

El RS71*C amplifica y remodela las formas de onda de comunicación coaxial V-net para mitigar la atenuación de las señales de alta frecuencia a lo largo de tendidos de cable extensos. Al funcionar en la capa física de la arquitectura DCS, el módulo enruta las comunicaciones entre las unidades de control de campo (FCU) y las estaciones de interfaz hombre-máquina, al tiempo que mantiene la adaptación de impedancias en toda la red de bus. Este aislamiento físico evita la propagación del ruido entre segmentos de red y mantiene una transferencia de datos determinista junto con las subredes de protocolo de lazo HART de 4-20 mA.

Preguntas frecuentes

P: ¿Qué protocolo de red física admite el módulo RS71*C?

R: El módulo admite el protocolo propietario de bus coaxial V-net de Yokogawa y regenera las señales de red entre las unidades de control de campo distribuidas.

P: ¿Cómo mantiene el RS71*C la integridad de la señal en segmentos largos de cable coaxial?

R: El módulo realiza un conformado activo de la onda y amplifica la señal para eliminar la atenuación de tensión y las desadaptaciones de impedancia en segmentos extendidos del bus V-net.

P: ¿Cuál es la designación del número de pieza de fábrica del módulo repetidor RS71C?

R: La designación completa del número de pieza de hardware del módulo repetidor RS71C es S9045BL-0.

Directrices de instalación en campo

Desenergice la alimentación del bastidor del sistema antes de instalar o realizar el mantenimiento del módulo RS71*C. Observe los protocolos de seguridad frente a descargas electrostáticas (ESD) utilizando una pulsera conectada a tierra al manipular la tarjeta. Monte el módulo verticalmente en la ranura designada del bastidor de nodos CENTUM y asegúrese de que los conectores del bus de la placa posterior estén completamente asentados antes de apretar los tornillos de fijación superior e inferior, a fin de mantener la continuidad de la puesta a tierra del bastidor. Termine los cables coaxiales V-net utilizando conectores estándar con una impedancia de 75 ohmios y asegúrese de conectar correctamente a tierra las pantallas exteriores de los cables en el punto de entrada del armario. Mantenga el aislamiento físico entre los cables de comunicación V-net y el cableado de alimentación de CA de alta tensión para evitar interferencias electromagnéticas.
