Detalles del producto

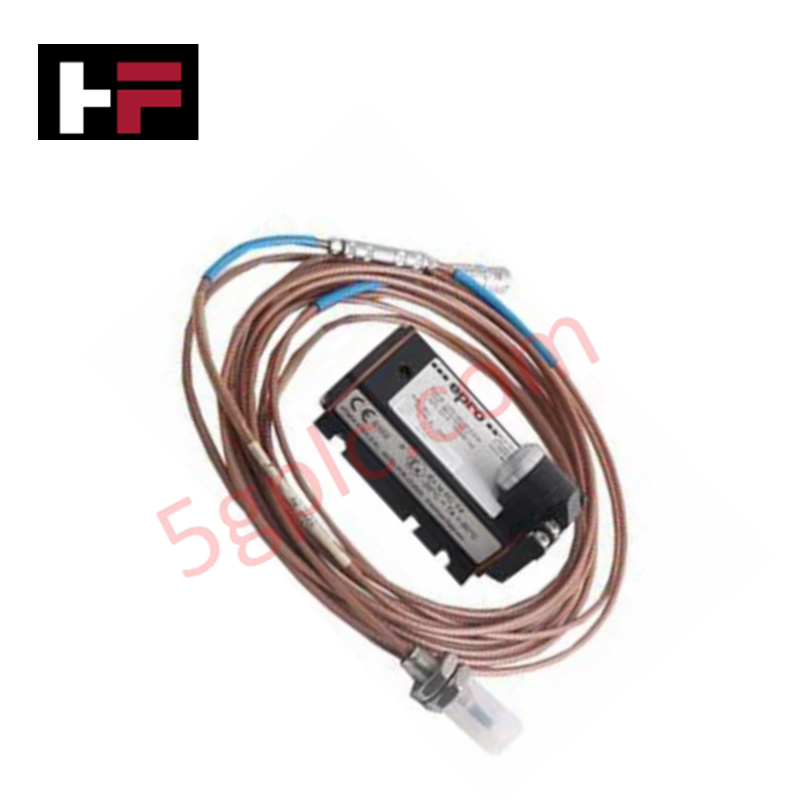

Configurado para la adquisición de desplazamiento del eje a alta frecuencia en maquinaria rotativa, el Sensor de Sonda de Corriente de Foucault Emerson Epro PR6423/001-121 (PR6423/001-121) proporciona una ejecución física directa de la detección de señales dinámicas y estáticas para el monitoreo axial y radial del eje.
Especificaciones de Hardware
| Parámetro | Especificación |
|---|---|
| Modelo | PR6423/001-121 |
| Marca | Emerson Epro |
| Origen | No especificado |
| Peso | 100 gramos |
| Dimensiones | 8 mm de diámetro / rosca de carcasa de 35 mm |
| Temperatura de operación | -35 °C a +180 °C (Sensor) |
| Consumo de energía | No especificado |
Monitoreo Mecánico e Integración TSI
El PR6423/001-121 utiliza inducción por corriente de Foucault para medir el espacio entre la punta de la sonda y las superficies metálicas del rotor. El análisis preciso de la dinámica del rotor requiere una calibración exacta de la sonda de corriente de Foucault para asegurar que la relación voltaje-distancia del transductor se alinee con los requisitos de sensibilidad. Durante la puesta en marcha, los usuarios deben realizar una validación del voltaje del espacio, típicamente apuntando a un punto central de -10 VDC, para garantizar que la señal se mantenga dentro del rango dinámico lineal de la sonda. Para mantener una captura de forma de onda de alta fidelidad, el sistema utiliza una supresión efectiva de diafonía asegurando que el cableado de alta frecuencia se enrute de forma independiente de las fuentes de ruido electromagnético, previniendo interferencias en la detección de la excentricidad del eje o patrones de vibración orbital.
Preguntas Frecuentes
P: ¿Es compatible la punta de la sonda de material PEEK con ambientes de alta velocidad lubricados con aceite?
R: Sí. La punta del sensor de PEEK es químicamente inerte y está diseñada para inmersión en lubricantes industriales, ofreciendo alta durabilidad mecánica y estabilidad dentro del rango de temperatura especificado.
P: ¿Cómo debe terminarse el cable abierto para preservar la integridad de la señal?
R: El cable abierto de PTFE debe terminarse en bloques de conexión de alta calidad y baja impedancia. Asegúrese de que el apantallamiento se mantenga de forma continua desde el cable del sensor hasta la interfaz de procesamiento de señal para evitar ruido en modo común y captación de EMI.
Guías para la Instalación en Campo
- Montaje de la sonda: Instale la sonda en un soporte rígido y resistente a vibraciones. Cualquier deflexión mecánica del sensor respecto a la carcasa de la máquina se registrará como error de medición.
- Ajuste del espacio: Utilice un calibrador de galgas para establecer el espacio nominal de aire. Verifique que el sensor esté posicionado para permitir el rango completo de expansión térmica del eje sin contacto físico entre la punta de PEEK y el eje.
- Puesta a tierra: Termine el apantallamiento del cable en un punto de tierra dedicado para instrumentos. Una correcta puesta a tierra es necesaria para mitigar interferencias electromagnéticas y mantener la estabilidad del voltaje de referencia.
- Ambiente: Asegúrese de que la carcasa con clasificación IP66 esté protegida contra contaminantes abrasivos extremos. Inspeccione periódicamente el cable para detectar signos de degradación en la chaqueta de PTFE cuando opere en el límite térmico superior de 150 °C.
