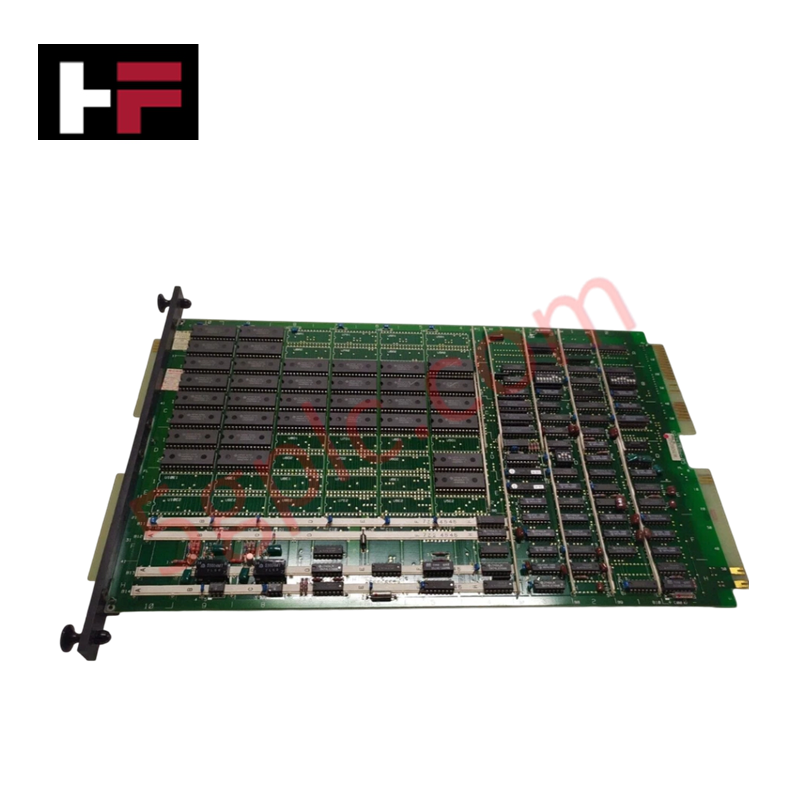

Tarjeta de módulo de interfaz CENTUM MS32*A de Yokogawa

El Yokogawa MS32*A, también catalogado como tarjeta de módulo de interfaz MS32, funciona como un componente de hardware específico para la comunicación de datos de alta velocidad en el bus posterior y el enrutamiento de señales del sistema dentro de las plataformas Yokogawa CENTUM. La unidad se conecta directamente al bastidor del sistema para interconectar los nodos de procesamiento local con las unidades distribuidas de terminación de E/S de campo mediante buses de comunicación propietarios de alta velocidad.

Desglose del sufijo y matriz de modelos

Especificaciones del hardware

Aislamiento entre canales e integración de señales del DCS

El módulo de interfaz MS32*A acondiciona señales discretas y analógicas en los subbastidores internos del sistema. Las barreras integradas de aislamiento entre canales protegen la micro lógica principal contra picos de tensión de modo común y suprimen las interferencias causadas por bucles de potencial de tierra entre los dispositivos de campo y los controladores centrales. El módulo enruta los parámetros del protocolo de lazo HART de 4-20 mA y los vectores de estado digitales de alta velocidad hacia los registros del bus posterior, manteniendo la integridad de los datos durante el procesamiento continuo de los lazos del DCS.

Preguntas frecuentes

P: ¿Qué precauciones físicas deben tomarse al insertar el conector propietario de bus posterior de alta velocidad en la tarjeta MS32*A?

R: Alinee uniformemente los bordes de la tarjeta con los rieles guía del chasis antes de colocarla. Presione en línea recta a lo largo del plano central utilizando las palancas extractoras de la tarjeta para evitar doblar los pines o ejercer una tensión asimétrica sobre el receptáculo del conector del bus posterior.

P: ¿Admite el módulo de interfaz MS32*A el intercambio en caliente mientras el bus posterior está energizado?

R: El intercambio en caliente está limitado a pares de configuración redundante. Retirar un módulo individual no redundante interrumpe el segmento local de comunicación del bus posterior y hace que los canales de E/S descendentes dependientes ejecuten las acciones configuradas a prueba de fallos.

P: ¿Cómo protege la arquitectura de aislamiento interna de la tarjeta MS32*A contra los transitorios eléctricos de campo?

R: Las capas de aislamiento galvánico desacoplan los lazos de cableado del lado de campo de los rieles de lógica del procesador interno, desviando las sobretensiones transitorias y evitando la diafonía entre las líneas de canales adyacentes.

Directrices de instalación en campo

1. Montaje en la ranura del bastidor: Deslice el módulo MS32*A en la ranura designada del bastidor CENTUM. Empuje la tarjeta del módulo hacia dentro hasta que el conector del bus posterior quede completamente asentado y, a continuación, apriete los tornillos cautivos superior e inferior para resistir las vibraciones industriales.
2. Prácticas de puesta a tierra: Conecte la tierra funcional (FE) del armario del sistema a la barra principal de puesta a tierra mediante conductores de cobre de baja impedancia. Conecte el blindaje de los cables a tierra en un único punto de terminación para evitar corrientes de bucle de tierra.
3. Límites del tendido de cables: Mantenga el cableado de comunicación de baja tensión separado al menos 300 mm de las líneas de alimentación de CA de alta tensión dentro de las canaletas para minimizar las interferencias electromagnéticas.
4. Separación térmica: Mantenga un espacio libre para la circulación del aire por encima y por debajo del conjunto de la jaula de tarjetas a fin de garantizar que la temperatura ambiente del armario no supere el límite de funcionamiento de 55 grados C.
