CÓDIGO SKU DEL PRODUCTO : IS215UCVEH2A

TIPO DE PRODUCTO : Procesadores CPU

VENDEDOR DEL PRODUCTO : General Electric


  • 100% Piezas Originales – Devoluciones sin Riesgo en 30 Días
  • Garantía de 1 Año y Soporte Experto para Cada Pedido

Detalles del producto

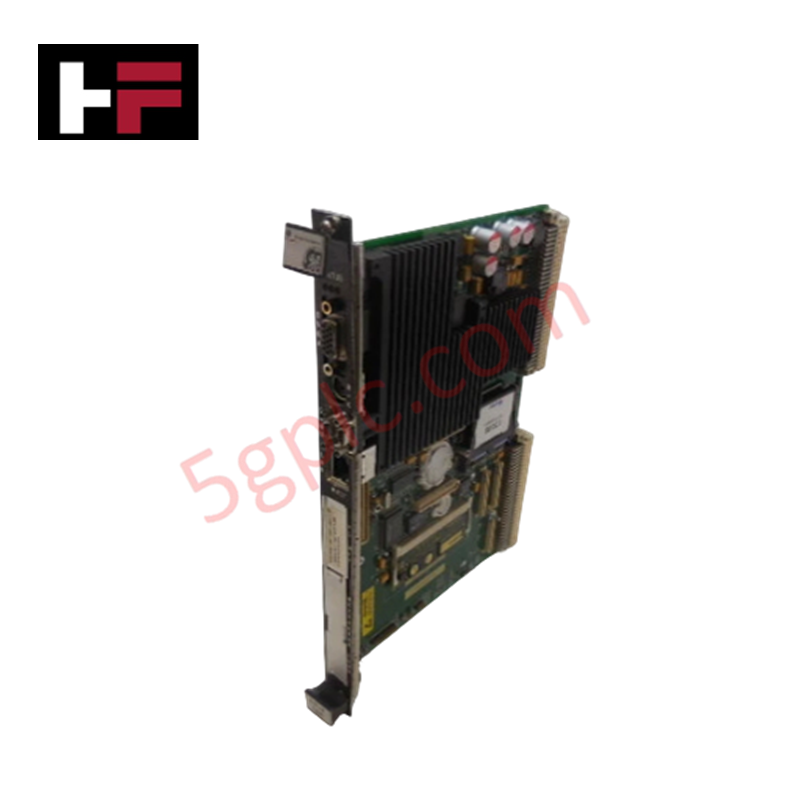

La GE IS215UCVEH2A, también catalogada como la IS215UCVEH2A Tarjeta Controladora VME, funciona como un componente de hardware dedicado para el procesamiento central y la lógica de control a nivel de sistema dentro de las plataformas de control Mark VI Speedtronic.

Especificaciones de Hardware

Parámetro Especificación
Modelo IS215UCVEH2A
Marca General Electric
Origen EE.UU.
Peso 2 lbs
Dimensiones 8.26 cm x 4.19 cm
Temperatura de operación -30 °C a 65 °C
Consumo de energía +5 VDC (6 A típico, 8 A máximo)
Procesador Intel Celeron 300 MHz
Memoria 32 MB DRAM

Redes Determinísticas Profinet / EtherNet/IP

El IS215UCVEH2A funciona como el módulo principal de cómputo, gestionando la velocidad de comunicación del bus backplane para asegurar la ejecución determinista de algoritmos de control booleanos. El módulo utiliza una interfaz Ethernet integrada 10BaseT/100BaseTX para conectividad UDH, soportando sincronización precisa de tiempo a través del rack de control distribuido. La compatibilidad con firmware flash se aplica estrictamente mediante la configuración de la caja de herramientas del sistema, que valida el software interno contra el hardware físicamente presente durante la secuencia de arranque. La escalabilidad de la densidad de E/S se maneja a través de la arquitectura de maestro del bus VME, permitiendo que el controlador se conecte con múltiples módulos de E/S montados en rack mientras mantiene tiempos de escaneo consistentes por debajo del milisegundo.

Preguntas Frecuentes

P: ¿El IS215UCVEH2A soporta intercambio en caliente dentro del rack VME?

R: No. Cualquier extracción o inserción de la tarjeta controladora requiere que la alimentación del rack esté desenergizada para evitar daños en los pines de comunicación del backplane y en el circuito interno del microprocesador.

P: ¿Cómo maneja el controlador la validación de configuración?

R: En cada encendido, el controlador inicia un protocolo de saludo para validar el ID de hardware y la configuración mapeada dentro de la caja de herramientas del sistema. Cualquier discrepancia entre la lógica configurada y el hardware detectado impedirá que el sistema entre en estado operativo.

Guías para la Instalación en Campo

  1. Montaje: Inserte cuidadosamente el IS215UCVEH2A en la posición designada de un solo espacio en el chasis VME. Asegúrese de que el conector del backplane esté completamente asentado para proporcionar una entrega estable de +5 VDC.
  2. Conectividad: Conecte el cable Ethernet RJ-45 al puerto principal para la comunicación UDH. Verifique que el cable esté blindado y alejado de cables de alta tensión para mantener la integridad de la señal.
  3. Ambiente: Mantenga la temperatura ambiente del gabinete entre -30 °C y 65 °C. Asegúrese de que los ventiladores de enfriamiento del rack funcionen correctamente para evitar la reducción térmica del procesador Intel Celeron de 300 MHz.
  4. Configuración: Utilice la caja de herramientas del sistema para definir la subred de la red y las direcciones IP lógicas. Asegúrese de que las configuraciones del puerto secundario (si se usan) estén correctamente mapeadas para evitar conflictos de IP en la red.
  5. Verificación: Monitoree los LEDs de estado del controlador después de encenderlo. Una secuencia de arranque exitosa se indica con la finalización de la rutina de validación de configuración hardware-software.

Información adicional

  • 100% Piezas Originales: Todos los productos son originales y auténticos, garantizando un rendimiento industrial confiable.
  • Garantía de Reembolso de 30 Días: Devuelva cualquier artículo en stock dentro de los 30 días en su embalaje original y sin abrir para un reembolso completo (excluyendo envío y tarifas).
  • Garantía de 12 Meses: Cubre defectos en materiales o mano de obra; excluye mal uso, desgaste normal o modificaciones no autorizadas.
  • Envío Mundial: Enviamos vía USPS, UPS, FedEx y DHL. Los tiempos de entrega varían según el país y pueden estar sujetos a aduanas o tarifas de importación.
  • Soporte y Contacto: Asistencia técnica y de garantía disponible en cualquier momento. Contáctenos aquí: Contacto.
  • Guía de Compra: Verifique cuidadosamente las especificaciones y compatibilidad del producto antes de ordenar para asegurar la aplicación correcta.
