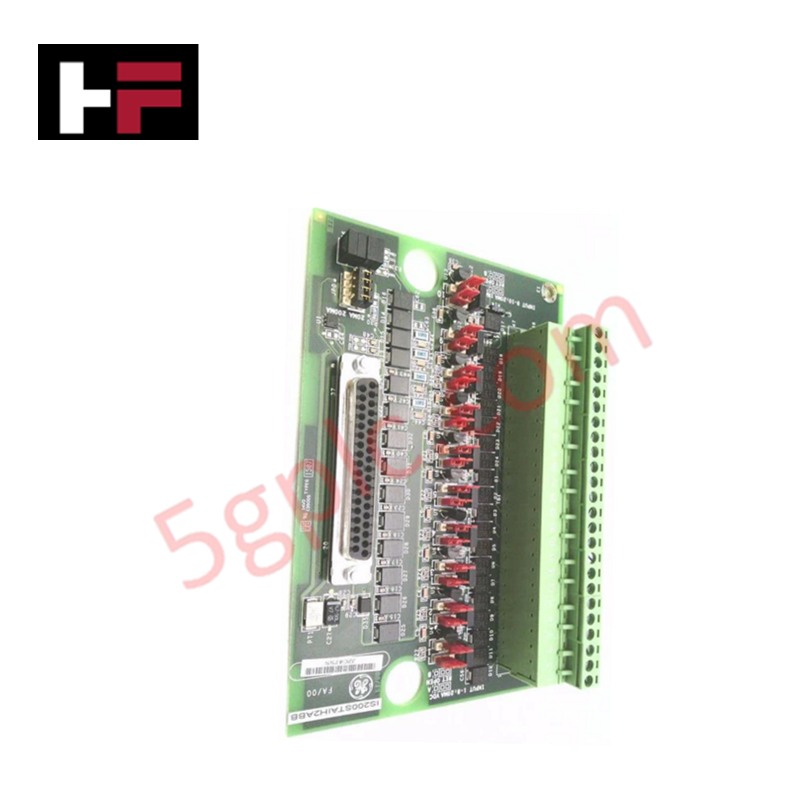

Placa de Terminal de Entrada Analógica Simplex IS200STAIH2A | GE

Configurado para la terminación de señales en arquitecturas de control Mark VIe, el GE IS200STAIH2A (IS200STAIH2A Placa Terminal de Entrada Analógica Simplex) proporciona la ejecución física y eléctrica directa del enrutamiento de datos de sensores multicanal y la excitación de bucle de 24 VCC.

Especificaciones de Hardware

Redes determinísticas Profinet / EtherNet/IP

El IS200STAIH2A funciona como un nodo de interfaz dentro del ecosistema Mark VIe, facilitando el acondicionamiento de señal estandarizado entre la instrumentación montada en campo y los paquetes de E/S del sistema. La arquitectura de la placa soporta la velocidad de comunicación determinística del bus backplane, asegurando que la adquisición de datos analógicos permanezca sincronizada con los ciclos de escaneo del controlador. La compatibilidad con la actualización de firmware flash se gestiona a través de la configuración del paquete de E/S host, que define los parámetros de escalado y filtrado para los 12 canales de entrada. El módulo soporta el escalado de densidad de E/S mediante su diseño compacto de terminales, permitiendo una transmisión de señal de alta integridad mientras minimiza la degradación de la señal en el cableado de campo. La tecnología de montaje superficial utilizada en la construcción del PCB mantiene una impedancia eléctrica constante, apoyando la distribución precisa de señales a través de la arquitectura simplex.

Preguntas Frecuentes

P: ¿El IS200STAIH2A soporta intercambio en caliente bajo carga?

R: No. La sustitución de la placa terminal requiere que el bucle de E/S asociado esté desenergizado para evitar que corrientes transitorias dañen el circuito de entrada analógica o los dispositivos de campo conectados.

P: ¿Es configurable el voltaje de excitación de 24 VCC por canal?

R: No. La excitación de 24 VCC es común para los canales de entrada designados en la placa. Asegúrese de que todos los instrumentos de campo conectados a estas entradas sean compatibles con el voltaje de excitación compartido.

Guías para la Instalación en Campo

1. Montaje: Fije la placa dentro del gabinete usando los orificios de montaje proporcionados. Mantenga una distancia adecuada de las líneas de CA de alto voltaje para evitar ruido inducido en las rutas de señal analógica.
2. Cableado: Termine el cableado de campo usando los bloques terminales designados. Mantenga la polaridad consistente para todos los bucles analógicos y asegure que las mallas de los cables estén conectadas a tierra en un solo punto de baja impedancia para minimizar el ruido en modo común.
3. Resistencia del bucle: Asegúrese de que la resistencia total del cableado de campo no exceda los 15 Ohmios para mantener la precisión de la transmisión de la señal.
4. Ambiente: Verifique que la temperatura interna del gabinete se mantenga dentro del rango especificado de -30 °C a +65 °C. Proporcione suficiente flujo de aire para evitar la acumulación de calor alrededor de los componentes pasivos y activos de la placa.
5. Verificación: Antes de energizar, realice una comprobación eléctrica punto a punto para verificar la integridad del cableado y la polaridad. Use la herramienta de diagnóstico Mark VIe para confirmar que las 12 entradas analógicas estén correctamente registradas por el sistema.
