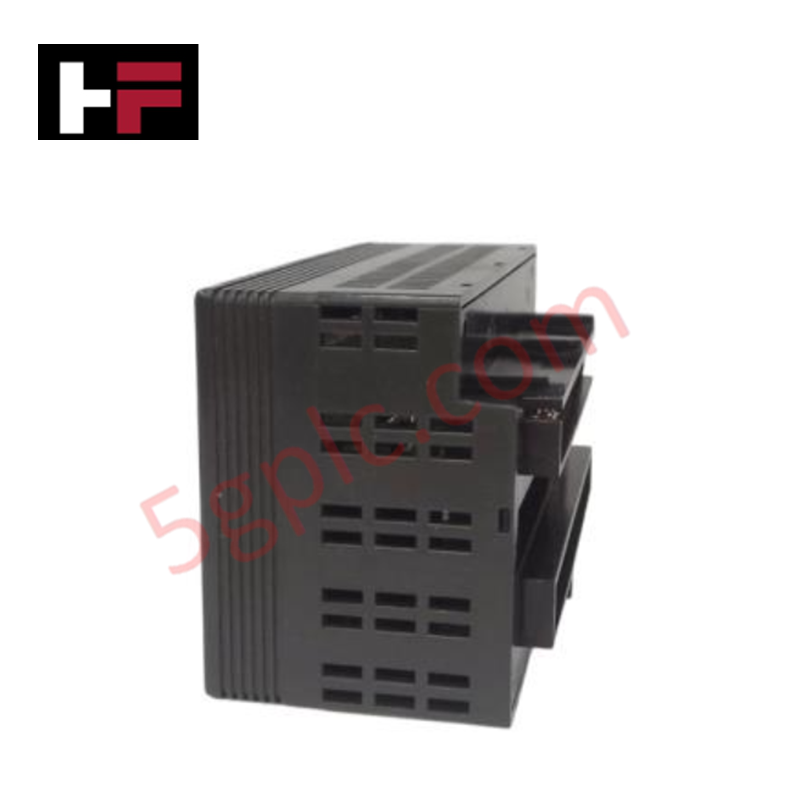

IC200MDL640K Módulo de entradas discretas GE VersaMax

Configurado para la adquisición de señales discretas de alta densidad y el procesamiento lógico en sistemas de control GE VersaMax, el GE IC200MDL632K, también catalogado como el IC200MDL640 Módulo de entrada discreta, proporciona ejecución física/eléctrica directa.

Especificaciones del hardware

Ejecución determinista de red y velocidad del backplane

El IC200MDL640K procesa simultáneamente 32 puntos de campo discretos mediante circuitos de aislamiento óptico que aíslan los transitorios de alta tensión del campo de la arquitectura del backplane. Las señales de los canales se exploran y multiplexan en el bus lógico interno, con un consumo de ~80 mA del riel del backplane para mantener la velocidad de comunicación del bus del backplane en configuraciones de chasis ampliadas.

La integración en redes deterministas Profinet / EtherNet/IP mediante módulos de interfaz de red VersaMax garantiza un bajo jitter y ciclos rápidos de actualización lógica. La compatibilidad de firmware flash garantizada entre las distintas revisiones del controlador evita retrasos en los ciclos de exploración y permite escalar sin interrupciones la densidad de E/S en nodos de monitorización digital de alta densidad.

Preguntas frecuentes

P: ¿Cuál es el consumo de corriente del backplane del módulo IC200MDL640K?

R: El módulo consume aproximadamente 80 mA del riel de alimentación interno del backplane durante el funcionamiento lógico activo.

P: ¿Qué tipo de lógica de entrada y rango de tensión admiten los 32 canales?

R: Los 32 canales de entrada están configurados para una lógica positiva nominal de 24 VCC (tipo fuente), con un rango de tensión de entrada operativa de 0 a 30 VCC.

P: ¿El IC200MDL640K proporciona aislamiento eléctrico entre el cableado de campo y la lógica interna?

R: Sí. El módulo incorpora aislamiento óptico entre los canales de entrada de campo y el bus de comunicaciones interno del backplane.

Directrices de instalación en campo

1. Aislamiento de la alimentación: Desconecte la alimentación principal del backplane del bastidor VersaMax y las fuentes de alimentación externas de campo antes de insertar o retirar el módulo.
2. Montaje en la base portadora: Alinee los canales de codificación traseros del IC200MDL640K con la ranura de la base portadora y presione firmemente hasta que la pestaña de bloqueo encaje por completo.
3. Terminación del cableado de campo: Conecte los contactos de campo externos de 24 VCC al bloque de terminales, asegurándose de mantener las convenciones de cableado de lógica positiva de tipo fuente.
4. Mitigación del ruido: Tienda los cables de señal de 24 VCC en conductos de cableado separados, alejados de las líneas de CA de alta tensión y de los cables de alimentación de motores para evitar el acoplamiento de ruido capacitivo.
5. Precauciones contra descargas electrostáticas: Utilice una pulsera antiestática con conexión a tierra, conectada a un punto de tierra limpio del panel, cuando manipule módulos sin montar.
