Detalles del producto

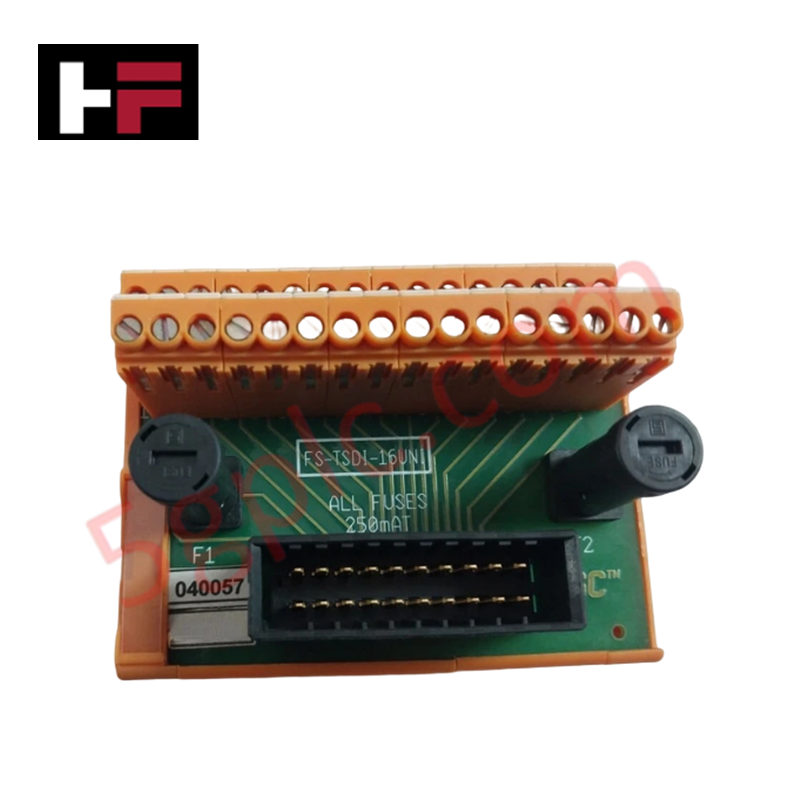

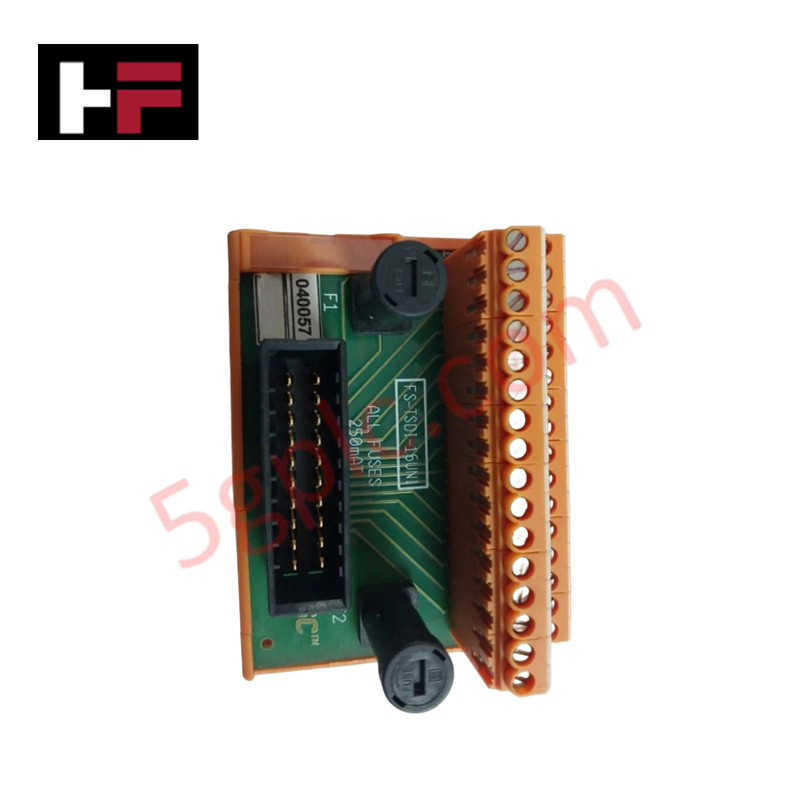

Configurado para la interfaz de señales de entrada digitales en los sistemas de control Honeywell, el Honeywell FS-TSDI-16UNI (módulo de conjunto de terminación de campo FS-TSDI-162UNI) proporciona una conexión física y eléctrica directa.
Desglose del sufijo y matriz de modelos
La designación FS-TSDI-16UNI representa una variante de conjunto de terminación de campo para entradas digitales universales de 16 canales. Esta versión estándar de catálogo no tiene una matriz compleja de subvariantes, lo que garantiza uniformidad de forma y funcionamiento en las configuraciones de cableado de gabinete establecidas.
Especificaciones del hardware
| Parámetro | Especificación |
|---|---|
| Modelo | FS-TSDI-16UNI |
| Marca | Honeywell |
| Origen | EE. UU. |
| Peso | 0.3 kg |
| Dimensiones | 3.8 cm x 14.0 cm x 21.1 cm |
| Temperatura de funcionamiento | -20 deg C a +60 deg C |
| Consumo de energía | Unidad pasiva de terminación de campo |
| Canales de entrada | 16 (organizados en 2 grupos de 8) |
| Tensión nominal | Hasta 150 VDC (cumple con IEC 61010-1) |
| Protección mediante fusible | Fusible de 250 mA en la línea positiva común de cada grupo |
| Tipo de conexión | Terminales de tornillo |
Aislamiento entre canales y protocolo de lazo
El módulo proporciona aislamiento entre canales y protección galvánica para sus 16 canales de entrada a fin de evitar la transferencia de tensión de modo común y la propagación de bucles de tierra. Es compatible con el protocolo de lazo HART de 4-20 mA, además del enrutamiento universal de señales de entrada digitales. La línea positiva común de cada grupo está protegida por un fusible integrado de 250 mA, que protege la placa posterior de control central frente a condiciones de sobrecorriente originadas en los bucles de cableado de campo.
Preguntas frecuentes
P: ¿Cómo se conecta el FS-TSDI-16UNI a los módulos controladores centrales?
R: El módulo se conecta directamente a los módulos de control SDIL-1608 mediante un cable de sistema SICC-0001/Lx, que enruta las señales de campo a través de vías internas de alta densidad.
P: ¿Qué protección mediante fusibles está integrada en la arquitectura del módulo?
R: Cada uno de los dos grupos de 8 canales incorpora un fusible específico de 250 mA, ubicado en la línea positiva común, para aislar las fallas por sobrecorriente a nivel de grupo.
Instrucciones de instalación en campo
- Desenergice todas las líneas de señales de campo y compruebe que no haya tensión en los bloques de terminales antes de manipularlos o realizar el cableado.

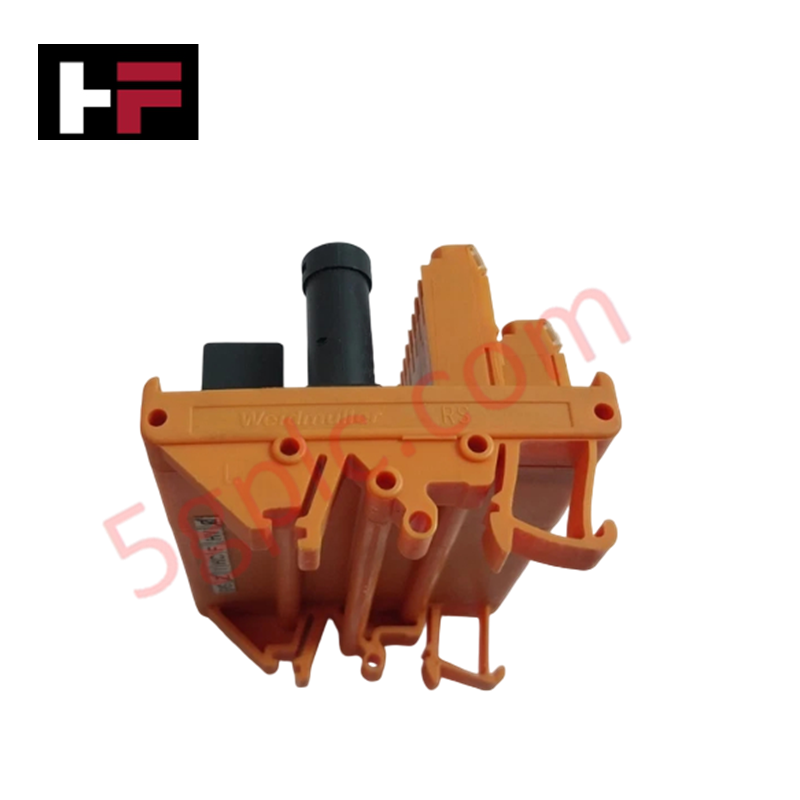

- Monte la unidad firmemente en un riel estándar DIN EN dentro del gabinete de control y confirme que el bloqueo mecánico y la continuidad de tierra sean adecuados.
- Inserte con firmeza el cable de interfaz del sistema SICC-0001/Lx en el puerto del conector indicado hasta que quede completamente asentado.
- Conecte el cableado de entrada de campo a los terminales de tornillo y asegúrese de que las longitudes de pelado y los límites de par sean correctos antes de restablecer la alimentación del sistema.
Información adicional
- 100% Piezas Originales: Todos los productos son originales y auténticos, garantizando un rendimiento industrial confiable.
- Garantía de Reembolso de 30 Días: Devuelva cualquier artículo en stock dentro de los 30 días en su embalaje original y sin abrir para un reembolso completo (excluyendo envío y tarifas).
- Garantía de 12 Meses: Cubre defectos en materiales o mano de obra; excluye mal uso, desgaste normal o modificaciones no autorizadas.
- Envío Mundial: Enviamos vía USPS, UPS, FedEx y DHL. Los tiempos de entrega varían según el país y pueden estar sujetos a aduanas o tarifas de importación.
- Soporte y Contacto: Asistencia técnica y de garantía disponible en cualquier momento. Contáctenos aquí: Contacto.
- Guía de Compra: Verifique cuidadosamente las especificaciones y compatibilidad del producto antes de ordenar para asegurar la aplicación correcta.
