Módulo de salida digital de seguridad Honeywell FS-SDO-0824Módulo de salida digital de seguridad Honeywell FS-SDO-0824Módulo de salida digital de seguridad Honeywell FS-SDO-0824

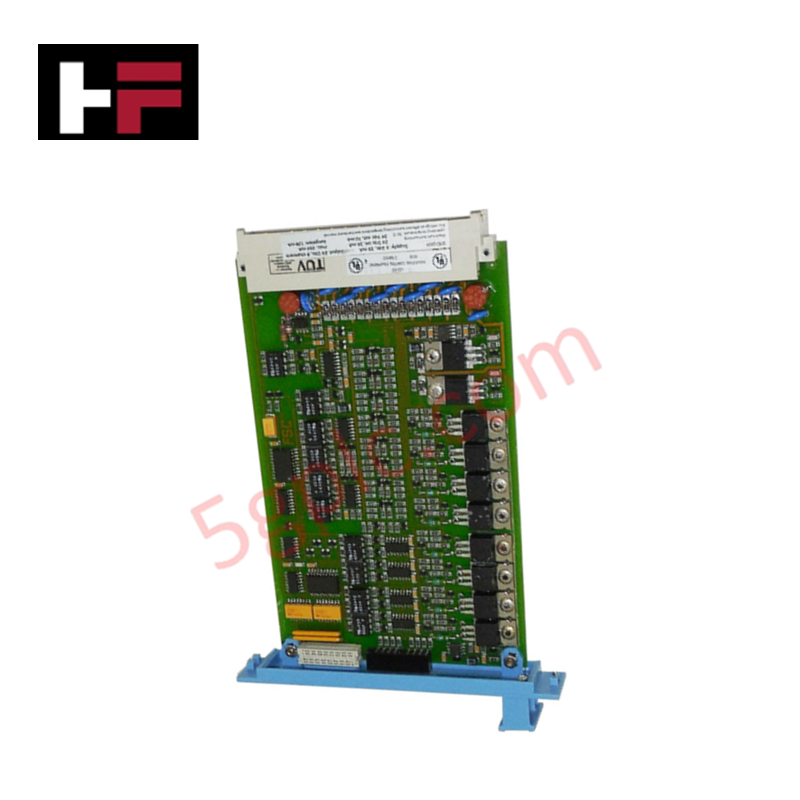

Módulo de salida digital de seguridad Honeywell FS-SDO-0824
Módulo de salida digital de seguridad Honeywell FS-SDO-0824
Módulo de salida digital de seguridad Honeywell FS-SDO-0824

Módulo de salida digital de seguridad Honeywell FS-SDO-0824


Solo quedan 10 - Se están vendiendo rápido

CÓDIGO SKU DEL PRODUCTO : FS-SDO-824

TIPO DE PRODUCTO : Módulos de salida digital

VENDEDOR DEL PRODUCTO : Honeywell


  • 100% Piezas Originales – Devoluciones sin Riesgo en 30 Días
  • Garantía de 1 Año y Soporte Experto para Cada Pedido

Detalles del producto

El Honeywell FS-SDO-0824, también catalogado como el FS-SDO-0824 módulo de salida digital segura, funciona como un componente de hardware dedicado para accionar actuadores discretos y cargas de campo críticos para la seguridad dentro de las plataformas Safety Manager.

Especificaciones del hardware

Parámetro Especificación
Modelo FS-SDO-0824
Marca Honeywell
Origen Países Bajos
Peso 3 kg (peso de envío)
Temperatura de funcionamiento De -0 a 60 °C
Consumo de energía 5 VDC a 25 mA (placa posterior), 24 VDC internos a 25 mA, 24 VDC externos a 70 mA (sin carga de salida)
Recubrimiento del módulo Sin recubrimiento conformado
Número de canales 8 canales de salida digital segura
Tipo de salida Fuente de estado sólido de 24 VDC, protegida contra cortocircuitos
Corriente máxima de salida 550 mA
Carga máxima de lámpara 120 mA (2,9 W)
Capacitancia máxima de carga 1 uF
Caída de tensión de salida < 2,0 VDC a 500 mA
Corriente de fuga en estado desactivado < 0,1 mA
Corriente de entrada del watchdog 8 mA

Aislamiento entre canales y ejecución de salida a prueba de fallos

El FS-SDO-0824 integra controladores de salida de estado sólido diseñados para la ejecución de lazos de alta integridad en funciones instrumentadas de seguridad. Cada canal incorpora supervisión interna de corriente y protección contra cortocircuitos, capaz de gestionar de forma segura corrientes de carga inductiva o resistiva continua de hasta 550 mA. Las barreras de aislamiento entre canales protegen la electrónica de control del lado del sistema frente a interferencias cruzadas externas y sobretensiones transitorias del campo. Los circuitos de diagnóstico integrados ejecutan pulsos de prueba continuos para verificar la integridad del interruptor de estado sólido sin interrumpir la alimentación de línea ni desenergizar los actuadores de campo conectados, imponiendo un estado a prueba de fallos determinista cuando detectan anomalías internas del hardware.

Preguntas frecuentes

P: ¿La construcción sin recubrimiento conformado del FS-SDO-0824 afecta su clasificación ambiental?

R: Los módulos sin recubrimiento conformado deben instalarse dentro de envolventes selladas y con temperatura controlada, con clasificación IP54 o superior, para proteger las pistas electrónicas internas del polvo conductor, los gases corrosivos y la condensación de humedad.

P: ¿Cómo se comporta el circuito de salida durante un cortocircuito en el lado de campo?

R: La etapa de salida de estado sólido cuenta con protección propia y está protegida contra cortocircuitos. Las condiciones de sobrecorriente se limitan internamente, lo que activa fallos de diagnóstico del canal mientras mantiene el aislamiento de la placa posterior del sistema.

P: ¿Cuáles son las principales demandas de los rieles de alimentación necesarias para operar el módulo?

R: El módulo consume 25 mA del riel de 5 VDC de la placa posterior, 25 mA del riel interno de 24 VDC y 70 mA (carga base, sin incluir la corriente de salida) de la fuente externa de 24 VDC del campo.

Directrices de instalación en campo

  1. Monte firmemente el chasis del módulo en la ranura designada del bastidor, dentro de un armario de control IP54 libre de polvo y condensación.
  2. Verifique que el cableado de alimentación de campo hacia los terminales de alimentación externa de 24 VDC mantenga la polaridad correcta y cuente con fusibles adecuados antes de aplicar la alimentación del bus.
  3. Mantenga los cables de salida de campo físicamente separados de los cables de CA de alta tensión y de las salidas de variadores de frecuencia, utilizando canaletas independientes para evitar el acoplamiento de ruido inductivo.
  4. Mantenga una correcta puesta a tierra del armario conectando los cables de blindaje directamente a la barra de tierra de protección (PE) del sistema.
  5. Asegúrese de que las cargas capacitivas del lado de campo no superen la clasificación máxima de 1 uF por canal para evitar una corriente de irrupción excesiva durante el encendido.
