Detalles del producto

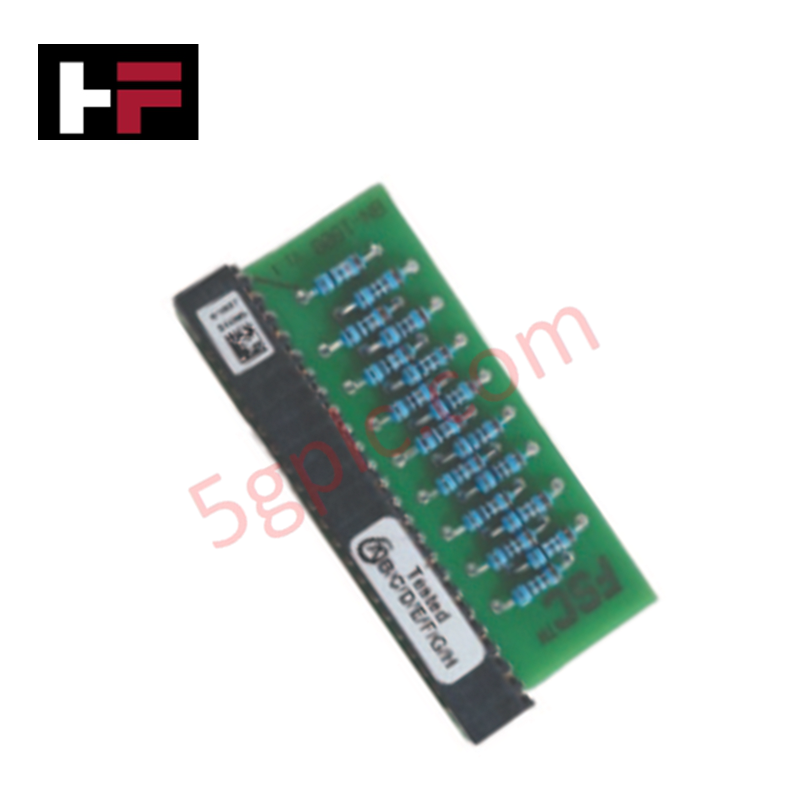

El Honeywell FC-BN-1608, también catalogado como el módulo convertidor de sensores FC-BN-1608, funciona como un componente de hardware específico para el acondicionamiento de señales de sensores de campo y la conversión del bus de placa posterior en las plataformas Honeywell Safety Manager.
Especificaciones del hardware
| Parámetro | Especificación |
|---|---|
| Modelo | FC-BN-1608 |
| Marca | Honeywell |
| Origen | Países Bajos |
| Peso | 0,85 kg |
| Dimensiones | Tamaño estándar de tarjeta de una sola ranura para Safety Manager |
| Temperatura de funcionamiento | De 0 a 60 °C |
| Consumo de energía | Suministrado por el bus de placa posterior de 24 VCC |
| Tipo de módulo | Módulo convertidor de señales de sensores |
| Canales | Interfaz para 16 canales de sensores |
| Compatibilidad del sistema | Honeywell Safety Manager / sistema FSC |
| Conversión de señales | Entradas de sensores de campo a nivel lógico del bus interno |
| Aislamiento galvánico | Aislado entre el sistema y el campo, y entre canales |
Aislamiento entre canales e integridad del lazo de sensores
El módulo convertidor de sensores FC-BN-1608 procesa 16 canales de sensores de campo y convierte las señales de entrada de nivel de campo en señales lógicas digitales para que las procesen los solucionadores centrales de lógica de seguridad. Los circuitos de aislamiento galvánico de alta calidad protegen las comunicaciones de la placa posterior frente a sobretensiones del lado de campo, lazos de tierra de modo común y ruido eléctrico. Al preservar el aislamiento entre canales, la tarjeta evita que las fallas de campo en circuitos de sensores individuales afecten a los canales de proceso adyacentes, lo que permite una adquisición de señales limpia para transmisores con protocolo de lazo HART estándar de 4-20 mA y dispositivos de detección discretos.
Preguntas frecuentes
Pregunta: ¿Cómo protege el FC-BN-1608 las tarjetas de lógica del sistema frente a picos de alta tensión en campo?
Respuesta: Los optoacopladores integrados y las barreras de aislamiento galvánico aíslan las 16 entradas de sensores de campo de la placa posterior y suprimen transitorios de modo común de hasta 1,5 kV.
Pregunta: ¿El módulo FC-BN-1608 admite el intercambio en caliente en un bastidor Safety Manager activo?
Respuesta: Se permite el intercambio en caliente siempre que la ranura forme parte de un par redundante o que estén activos los anuladores de bypass de seguridad, de acuerdo con los procedimientos de seguridad de la planta.
Pregunta: ¿Qué línea de alimentación suministra energía a la lógica interna y a los circuitos de acondicionamiento de canales?
Respuesta: El módulo recibe alimentación directamente de la distribución de energía de 24 VCC del bastidor a través del bus de placa posterior y su conector de borde posterior.
Directrices de instalación en campo
- Verifique las condiciones de bypass del sistema o de apagado antes de insertar el módulo en la ranura designada del bastidor.
- Alinee las guías de la tarjeta superior e inferior con los rieles del subbastidor y empuje firmemente el módulo hasta introducirlo en el conector de la placa posterior.
- Apriete los tornillos de retención superior e inferior del módulo para establecer un contacto de puesta a tierra de baja impedancia con el bastidor del chasis del subbastidor.
- Dirija el cableado de los sensores de campo por canalizaciones de cables de instrumentación de baja tensión segregadas, alejadas de las líneas de alimentación de CA y de los circuitos de inversores.
- Conecte directamente los drenajes de las pantallas de los cables a la barra de tierra de instrumentación del armario para garantizar un rechazo eficaz del ruido.
Información adicional
- 100% Piezas Originales: Todos los productos son originales y auténticos, garantizando un rendimiento industrial confiable.
- Garantía de Reembolso de 30 Días: Devuelva cualquier artículo en stock dentro de los 30 días en su embalaje original y sin abrir para un reembolso completo (excluyendo envío y tarifas).
- Garantía de 12 Meses: Cubre defectos en materiales o mano de obra; excluye mal uso, desgaste normal o modificaciones no autorizadas.
- Envío Mundial: Enviamos vía USPS, UPS, FedEx y DHL. Los tiempos de entrega varían según el país y pueden estar sujetos a aduanas o tarifas de importación.
- Soporte y Contacto: Asistencia técnica y de garantía disponible en cualquier momento. Contáctenos aquí: Contacto.
- Guía de Compra: Verifique cuidadosamente las especificaciones y compatibilidad del producto antes de ordenar para asegurar la aplicación correcta.
