CÓDIGO SKU DEL PRODUCTO : BPHM64

TIPO DE PRODUCTO : Placas posteriores HART

VENDEDOR DEL PRODUCTO : Honeywell


  • 100% Piezas Originales – Devoluciones sin Riesgo en 30 Días
  • Garantía de 1 Año y Soporte Experto para Cada Pedido

Detalles del producto

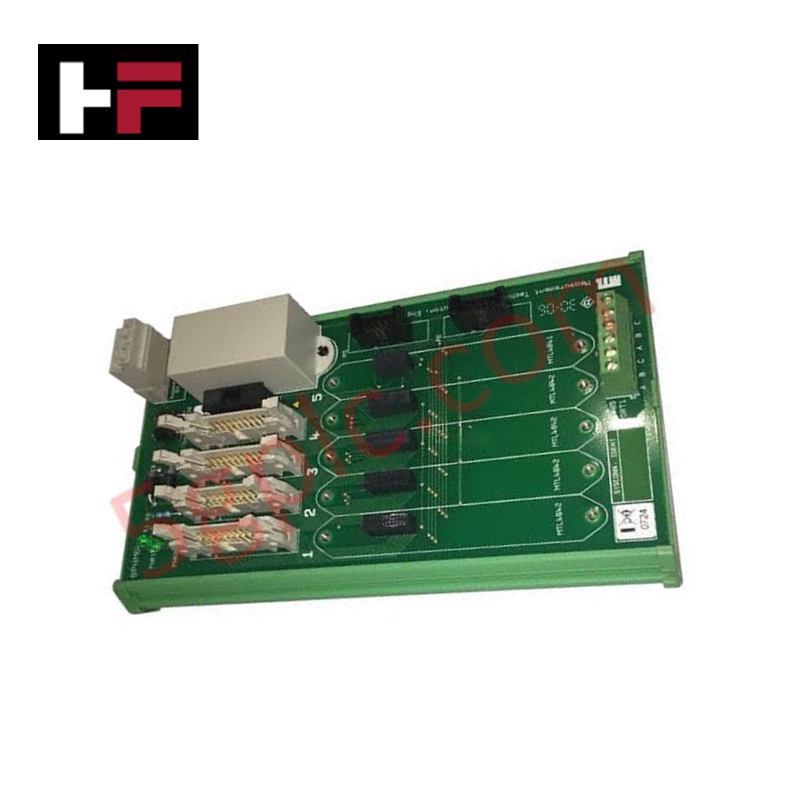

El Honeywell BPHM64, también catalogado como el BPHM64 HART Backplane, funciona como un componente de hardware dedicado a la multiplexación de señales de interfaz HART y la consolidación del bus de instrumentos de campo en plataformas Honeywell Experion PKS y DCS. Fabricada por MTL Instruments, la unidad admite hasta 1 módulo de comunicaciones MTL4841 y 4 módulos de interfaz HART MTL4842, y enruta las señales de comunicación digital de campo directamente a redes de automatización de nivel superior. Proporciona la infraestructura física de soporte y la distribución de alimentación eléctrica necesarias para mantener la extracción de señales HART multicanal sin interrumpir los lazos de control subyacentes.

Especificaciones de hardware

Parámetro Especificación
Modelo BPHM64
Marca Honeywell / MTL Instruments
Origen Reino Unido
Peso 1.5 kg
Dimensiones Huella estándar de backplane HART de MTL
Temperatura de funcionamiento -20 a +60 deg C
Consumo de energía 1.35 W máximo (con 1 módulo MTL4841 y 4 módulos MTL4842)
Capacidad de módulos 1 módulo de comunicaciones MTL4841, 4 módulos de interfaz HART MTL4842
Requisito de proporción del sistema Se requiere 1 módulo MTL4841 por cada 16 módulos MTL4842
Interfaces de cable 4 cables planos DIN41651 de 20 vías (16 líneas de señal HART + 4 retornos comunes por cable)
Conexiones de campo Interfaz de terminales de tornillo o conectores de backplane personalizados

Protocolo de lazo HART de 4-20 mA y aislamiento entre canales

El backplane BPHM64 utiliza canales de acondicionamiento de señales aislados para desacoplar las señales HART digitales de modulación por desplazamiento de frecuencia (FSK) de las corrientes analógicas del lazo. Las barreras internas de aislamiento galvánico impiden que los picos de tensión en modo común y el ruido de los lazos de tierra pasen entre los canales individuales de los transmisores o al sistema DCS anfitrión. Al mantener un aislamiento estricto entre canales en todas las conexiones de cables planos DIN41651 de 20 vías, el backplane preserva la integridad de la señal del protocolo de lazo HART de 4-20 mA y protege las redes de medición de procesos frente al ruido electromagnético.

Preguntas frecuentes

P: ¿Se pueden instalar o retirar los módulos de interfaz MTL4842 mientras el backplane BPHM64 está energizado?

R: Sí, los módulos de interfaz HART individuales admiten la inserción y extracción en caliente, siempre que los conectores de bus de backplane DIN multipin permanezcan alineados durante el intercambio en caliente para evitar cortocircuitos entre los rieles de alimentación adyacentes.

P: ¿Cómo se enrutan físicamente las señales de los instrumentos de campo al backplane BPHM64?

R: Las conexiones de señal pasan por 4 conjuntos de cables planos DIN41651 de 20 vías, donde cada cable transporta 16 conexiones de señal HART independientes junto con 4 líneas de retorno comunes hacia las interfaces de terminales de tornillo.

Directrices de instalación en campo

  1. Monte el backplane firmemente en un riel DIN estándar o una placa de montaje dentro del gabinete utilizando todos los puntos de montaje del chasis previstos.
  2. Conecte los cables planos DIN41651 de 20 vías a los bloques de terminales de E/S designados, asegurándose de que las guías de polarización queden correctamente alineadas para evitar una inserción con polaridad inversa.
  3. Verifique que el terminal de tierra funcional del backplane esté conectado a la barra principal de tierra del gabinete mediante un conductor de baja impedancia.
  4. Compruebe que el conjunto total de módulos no supere el límite de proporción del sistema de un módulo de comunicaciones MTL4841 por cada dieciséis módulos de interfaz HART MTL4842.

Información adicional

  • 100% Piezas Originales: Todos los productos son originales y auténticos, garantizando un rendimiento industrial confiable.
  • Garantía de Reembolso de 30 Días: Devuelva cualquier artículo en stock dentro de los 30 días en su embalaje original y sin abrir para un reembolso completo (excluyendo envío y tarifas).
  • Garantía de 12 Meses: Cubre defectos en materiales o mano de obra; excluye mal uso, desgaste normal o modificaciones no autorizadas.
  • Envío Mundial: Enviamos vía USPS, UPS, FedEx y DHL. Los tiempos de entrega varían según el país y pueden estar sujetos a aduanas o tarifas de importación.
  • Soporte y Contacto: Asistencia técnica y de garantía disponible en cualquier momento. Contáctenos aquí: Contacto.
  • Guía de Compra: Verifique cuidadosamente las especificaciones y compatibilidad del producto antes de ordenar para asegurar la aplicación correcta.
