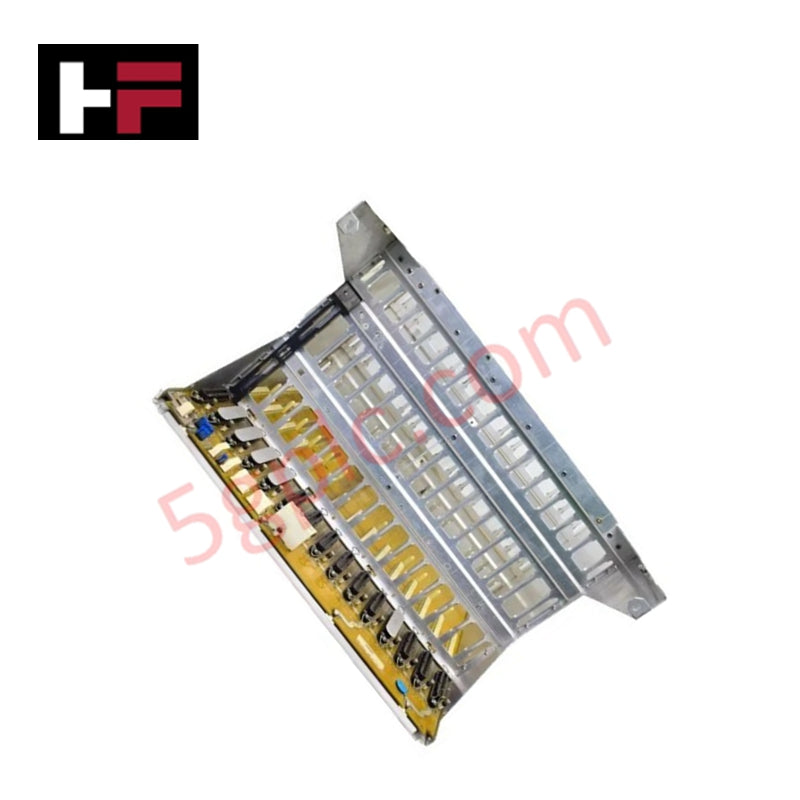

Chasis de archivo de control Honeywell 51404095-400 TDC 3000 de 15 ranuras

Descripción del Producto

El Honeywell 51404095-400 funciona como un chasis de alta densidad para archivo de control (C/C File) de 15 ranuras, diseñado para las arquitecturas heredadas del sistema de control distribuido (DCS) Honeywell Process Manager (HPM) y TDC 3000. Esta estructura de hardware central alberga tarjetas de procesamiento, distribuye líneas internas de alimentación eléctrica y gestiona las comunicaciones de datos de alta velocidad en el backplane entre módulos de automatización adyacentes. Suministramos este producto como una unidad 100% nueva, original y sellada de fábrica para proteger las ranuras de su red de control heredada contra fallos a tierra y degradación del bus.

Especificaciones Técnicas

Ventajas de Ingeniería

• Elimina Interrupciones de Datos mediante Alineación Rígida del Backplane: El marco mecánico robusto de 15 ranuras fuerza una alineación lineal precisa de los módulos durante la inserción. Este seguimiento físico perfecto previene la flexión de pines, elimina la fricción en los conectores de borde y garantiza un flujo de datos multicanal consistente a través del backplane de comunicación integrado.

• Optimiza la Ventilación Térmica de Alta Densidad: El diseño compacto $178\text{ mm} \times 114\text{ mm} \times 64\text{ mm}$ agrupa hasta 15 tarjetas en una huella mínima. Las vías estratégicas de circulación de aire abiertas incorporadas en las paredes estructurales del chasis aceleran la disipación natural del calor por convección, alejándolo de las placas de procesamiento intercambiables en caliente.

• Isola la Interferencia Eléctrica Cruzada: La carcasa metálica sólida conecta a tierra las corrientes parásitas y absorbe las interferencias electromagnéticas (EMI) dentro de los gabinetes de control de alto voltaje. Esta aislación estructural protectora evita que el ruido de línea de alta frecuencia corrompa las señales lógicas de bajo voltaje compartidas en el riel de alimentación de 24 V DC.

Preguntas Frecuentes

• ¿Incluye este chasis de archivo de control la placa interna de backplane de comunicación?

  Sí. Este conjunto Honeywell 51404095-400 100% nuevo incluye la placa de circuito impreso del backplane de 15 ranuras preinstalada y completamente probada. Llega listo para recibir sus tarjetas de procesamiento y E/S del process manager existentes directamente al sacarlo de la caja.

• ¿Cómo deben los ingenieros de campo verificar los requisitos de alimentación del sistema antes de la instalación?

  Aunque este chasis estándar utiliza una línea de entrada nominal de 24 V DC para alimentar matrices de tarjetas de campo de alta potencia, ciertas variaciones del sistema se conectan a un bus lógico interno dedicado de 2 V DC. Los ingenieros deben mapear los rieles de distribución de energía entrantes y revisar las etiquetas del panel antes de energizar el backplane maestro.

• ¿Cuáles son las pautas críticas de montaje para este recinto específico de módulo?

  Monte el chasis horizontalmente en subpaneles estándar del sistema dentro de gabinetes estándar TDC 3000. Asegúrese de mantener espacio libre arriba y abajo del chasis para permitir un flujo de ventilación sin obstáculos a través de las 15 rutas operativas de tarjetas.
