Detalles del producto

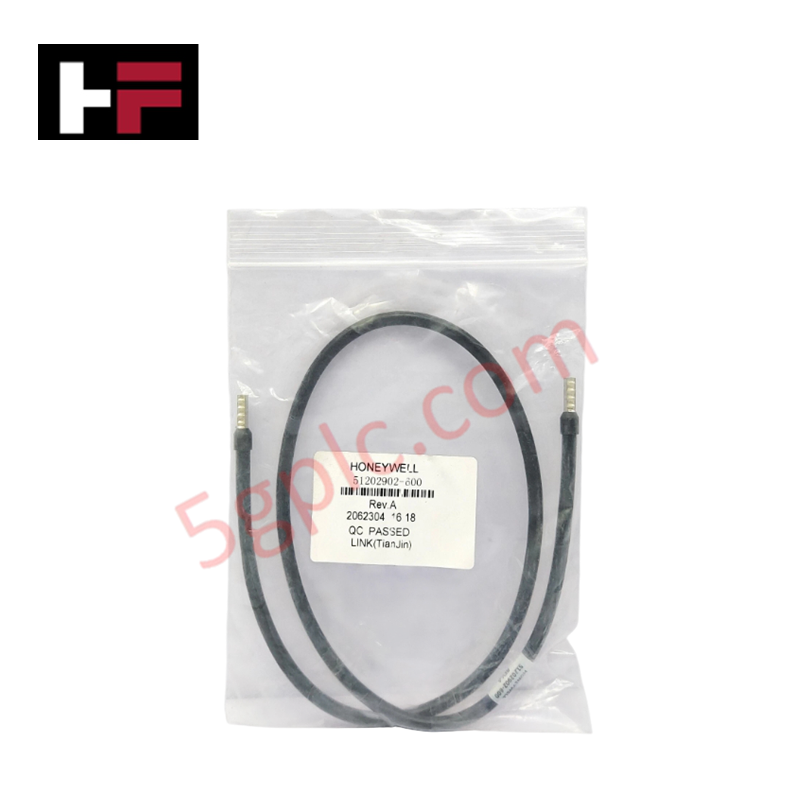

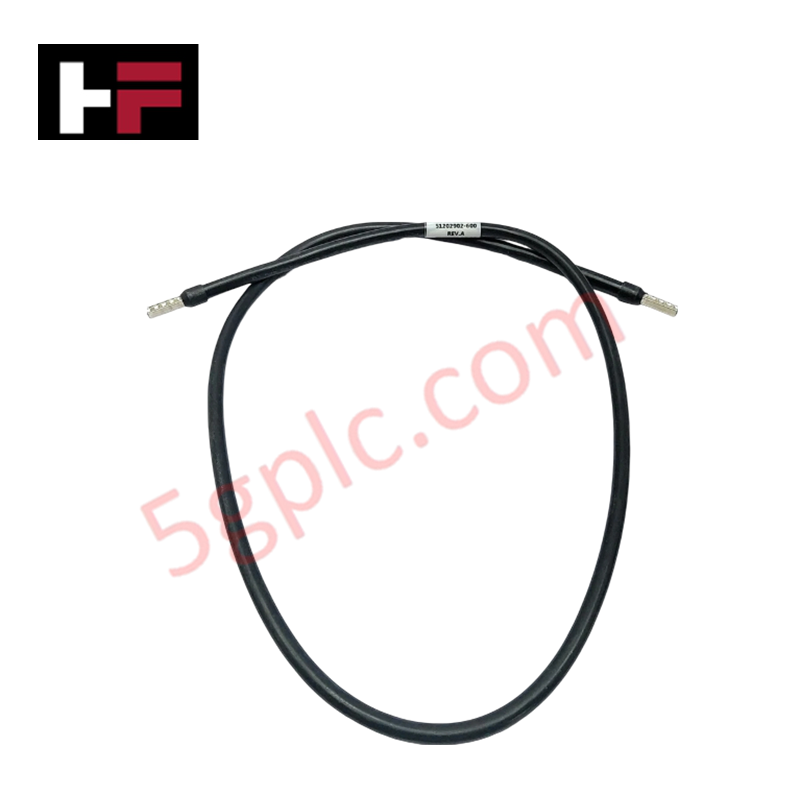

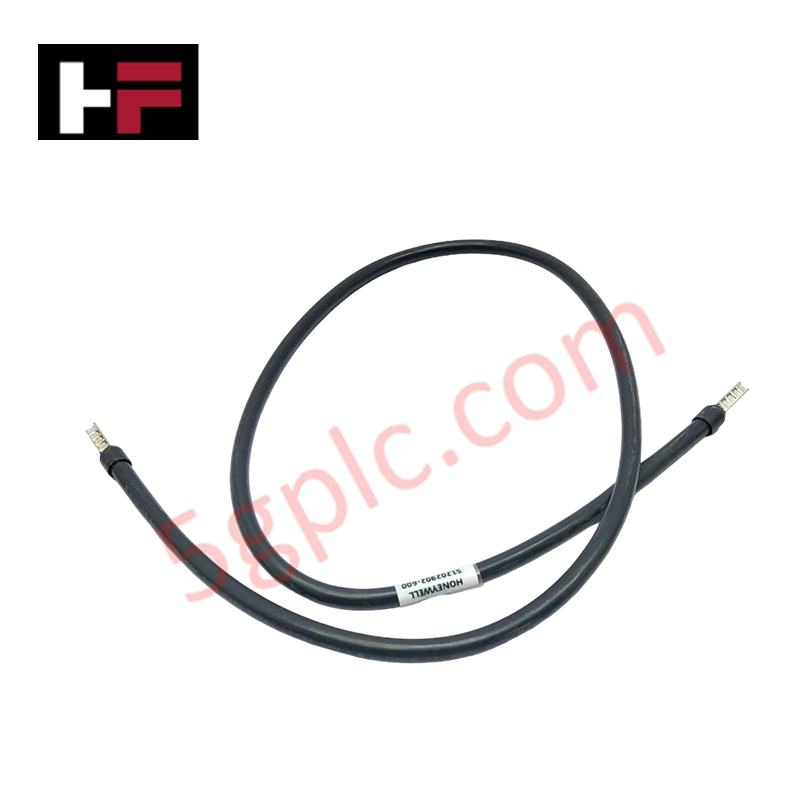

El Honeywell 51202902-600, también catalogado como el 51202902 Cable de Control Industrial Blindado, funciona como un componente de hardware dedicado para la interconexión física punto a punto de señales dentro de las redes de controladores Experion PKS y C300. El hardware establece caminos eléctricos de señal de baja impedancia directamente entre nodos de procesamiento, módulos de E/S y conjuntos de terminación de campo para ejecutar la comunicación en tiempo real del lazo de lógica de control.
Especificaciones del Hardware
| Parámetro | Especificación |
|---|---|
| Modelo | 51202902-600 |
| Marca | Honeywell |
| Origen | EE.UU. |
| Dimensiones | 8.5 mm (Diámetro del cable) |
| Temperatura de operación | -20 a +70 °C |
| Consumo de energía | Componente pasivo (Carga eléctrica activa cero) |
| Aplicación | Transmisión de señal entre el controlador C300 y los FTAs |
| Tipo de cable | Cable multiconductor blindado |
| Blindaje | Doble capa |
| Material del conductor | Cobre estañado trenzado |
| Aislamiento | Polietileno retardante de llama |
| Chaqueta exterior | PVC resistente, clasificación de inflamabilidad UL 94V-0 |
| Voltaje de operación | 300 V |
| Temperatura de almacenamiento | -40 a +85 °C |
Parámetros de Aislamiento Canal a Canal del DCS Honeywell
El conjunto de hardware se basa en su blindaje de doble capa y la matriz de aislamiento dieléctrico de polietileno retardante de llama para ayudar a los módulos anfitriones a mantener los límites requeridos de aislamiento canal a canal. Esta protección arquitectónica suprime la diafonía inductiva de alta frecuencia y bloquea los picos transitorios de voltaje en modo común a través de los conductores de alta densidad, protegiendo las vulnerables rutas de señal del protocolo de lazo 4-20 mA HART de la inducción de ruido externo durante las operaciones en plantas industriales.
Preguntas Frecuentes
P: ¿Se puede desconectar este cable de control industrial mientras el controlador C300 o el lazo de E/S conectado están energizados?
R: No, la desconexión en vivo puede interrumpir los límites del circuito e introducir picos inductivos; el protocolo estándar de operación de ingeniería requiere que la fuente de alimentación del rack relacionado esté aislada antes de desenganchar físicamente el hardware.
P: ¿Cómo impacta la estructura de blindaje de doble capa en el despliegue de la red en ambientes con alto ruido?
R: La matriz de blindaje de doble capa forma una jaula de Faraday física alrededor de los conductores de cobre estañado trenzado, previniendo que la interferencia de radiofrecuencia y el ruido electromagnético corrompan las transferencias de datos.
Guías para la Instalación en Campo
- Enrute el cable blindado de 8.5 mm de diámetro a través de conductos para instrumentos de bajo voltaje, manteniendo separación física completa de cables de CA de alto voltaje o líneas de relés de conmutación.
- Observe los parámetros estándar de radio mínimo de curvatura durante la instalación para evitar elongaciones mecánicas o desgarros estructurales en el blindaje interno de doble capa.
- Termine el cable integrado del drenaje del blindaje directamente a una barra de tierra de instrumento de cobre de baja impedancia dentro del marco del gabinete.
- Asegure la chaqueta resistente de PVC dentro del panel utilizando abrazaderas de alivio de tensión mecánicas para prevenir cambios en la resistencia terminal causados por la vibración continua del ambiente de la planta.
