Detalles del producto

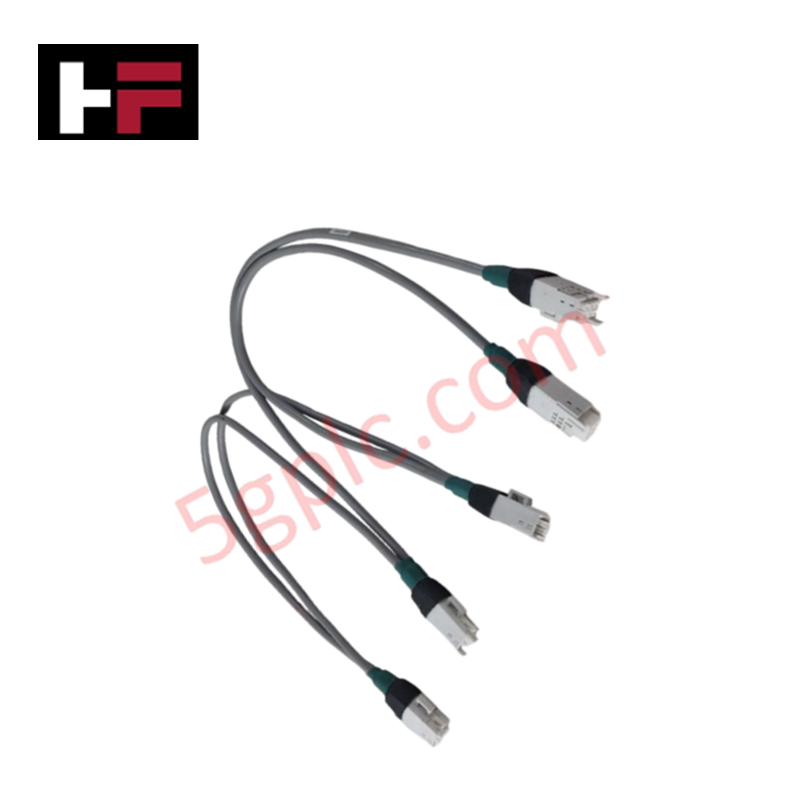

Configurado para la comunicación mediante enlaces de E/S de baja tensión apantallados en redes de control Honeywell, el Honeywell 51202329-311 (cable de derivación violeta 51202329-311) proporciona una conexión física y eléctrica directa.
Especificaciones del hardware
| Parámetro | Especificación |
|---|---|
| Modelo | 51202329-311 |
| Marca | Honeywell |
| Origen | EE. UU. |
| Temperatura de funcionamiento | -20 a +70 grados C |
| Consumo de energía | Conjunto de interconexión pasiva |
| Tipo de cable | Cable de enlace de E/S de derivación violeta |
| Clasificación de tensión | Clase de señal de baja tensión |
| Apantallamiento | Trenza integrada apantallada contra EMI/RFI |
| Tipo de conector | Conectores específicos de Honeywell terminados en fábrica |
Características del lazo HART de 4-20 mA y del aislamiento entre canales
Diseñado para integrarse en entornos de lazos HART de 4-20 mA, el cable conserva la transmisión de señales analógicas puras y admite superposiciones de telemetría de diagnóstico digital. El apantallamiento exterior trenzado de alta densidad proporciona un sólido rechazo del ruido frente a las interferencias electromagnéticas. La geometría multiconductor mantiene los parámetros de aislamiento entre canales y evita la diafonía capacitiva entre canales de comunicación de E/S adyacentes en configuraciones de paneles DCS de alta densidad.
Preguntas frecuentes
P: ¿Se puede desconectar el cable 51202329-311 mientras el sistema está energizado y operativo?
R: Es posible desconectarlo físicamente sin dañar el cable pasivo, pero se recomienda retirar de forma controlada la alimentación del bus para evitar disparos de fallos de diagnóstico en los módulos de enlace de E/S conectados.
P: ¿El apantallamiento del cable influye en los retrasos de conmutación de la redundancia durante un fallo del bus?
R: El apantallamiento solo proporciona supresión pasiva de EMI y RFI; la velocidad de conmutación por fallo de la redundancia está determinada exclusivamente por la lógica del backplane del controlador y el firmware.
P: ¿Cómo se debe configurar la puesta a tierra del apantallamiento durante la instalación en el armario?
R: Conecte la trenza metálica de apantallamiento al terminal de tierra local en un único punto para eliminar posibles corrientes de bucle de tierra entre los bastidores conectados.
Directrices de instalación en campo
- Instale los cables de derivación violetas a través de canaletas específicas para cables de baja tensión, separadas de las líneas de CA de alta tensión, para evitar el ruido inducido.
- Mantenga un radio de curvatura estático mínimo de 10 veces el diámetro exterior del cable para evitar tensiones mecánicas en los conductores internos.
- Enganche firmemente los conectores terminados en fábrica a los cabezales de las tarjetas y verifique que los clips de retención físicos estén completamente encajados.
- Conecte las terminaciones de la trenza de apantallamiento a las barras de tierra designadas de punto único; evite estrictamente las rutas de puesta a tierra multipunto.
- Coloque etiquetas claras de identificación de terminales en ambos extremos del conjunto de cables para garantizar la trazabilidad del mantenimiento.
Información adicional
- 100% Piezas Originales: Todos los productos son originales y auténticos, garantizando un rendimiento industrial confiable.
- Garantía de Reembolso de 30 Días: Devuelva cualquier artículo en stock dentro de los 30 días en su embalaje original y sin abrir para un reembolso completo (excluyendo envío y tarifas).
- Garantía de 12 Meses: Cubre defectos en materiales o mano de obra; excluye mal uso, desgaste normal o modificaciones no autorizadas.
- Envío Mundial: Enviamos vía USPS, UPS, FedEx y DHL. Los tiempos de entrega varían según el país y pueden estar sujetos a aduanas o tarifas de importación.
- Soporte y Contacto: Asistencia técnica y de garantía disponible en cualquier momento. Contáctenos aquí: Contacto.
- Guía de Compra: Verifique cuidadosamente las especificaciones y compatibilidad del producto antes de ordenar para asegurar la aplicación correcta.
