Detalles del producto

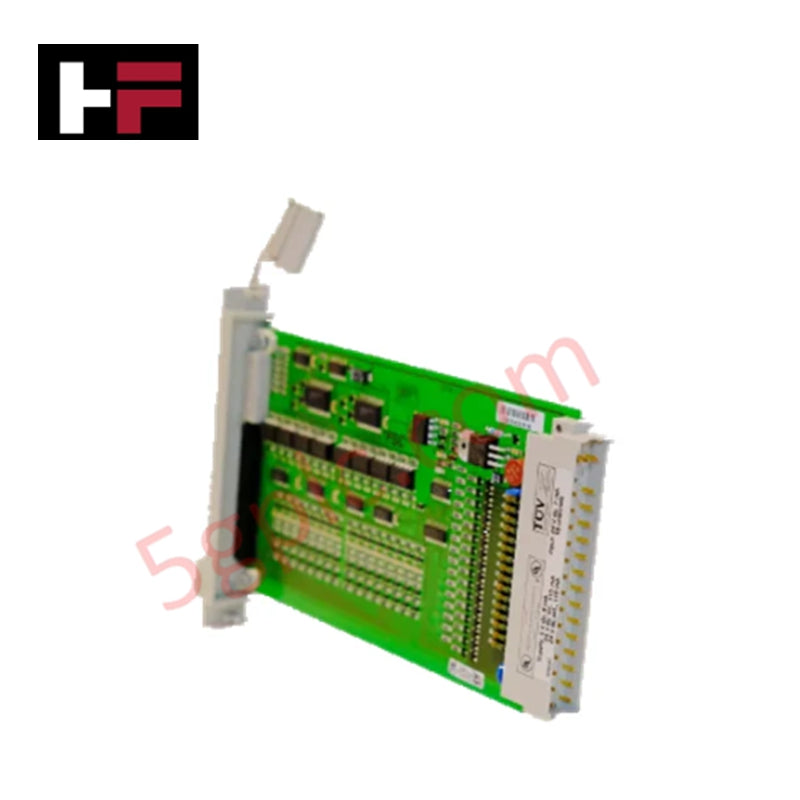

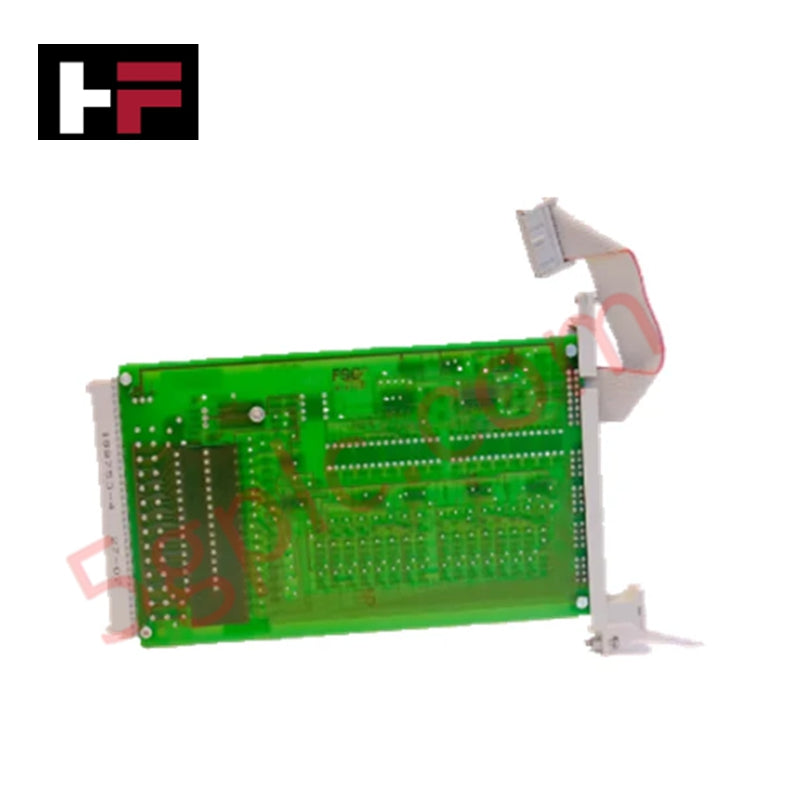

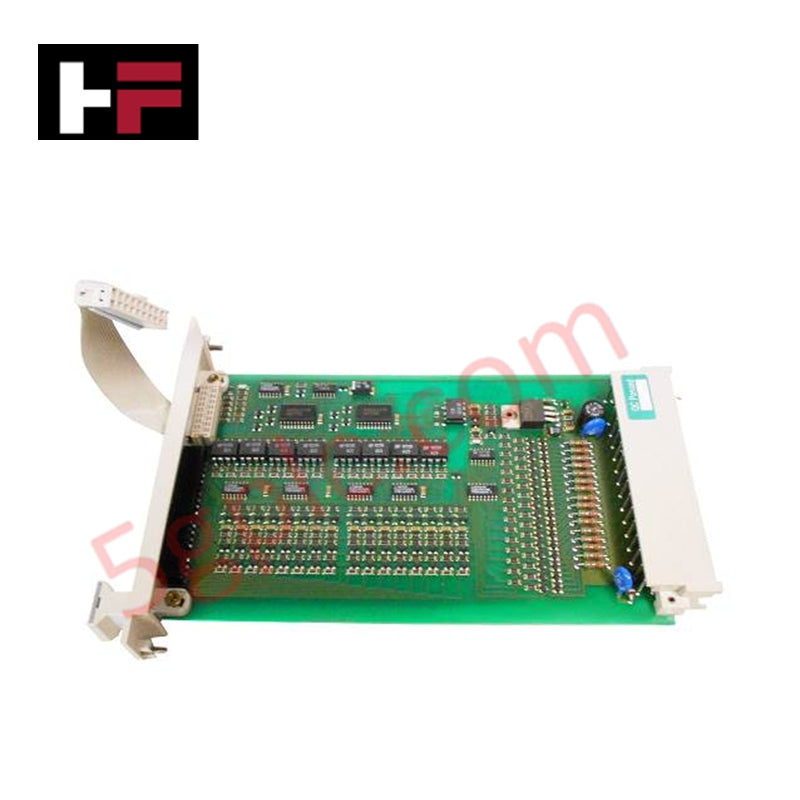

Configurado para la adquisición segura de señales digitales en arquitecturas de seguridad FSC de Honeywell, el Honeywell 10101/2/1 (10101/2/1, módulo de entrada digital a prueba de fallos) proporciona ejecución física/eléctrica directa.
Especificaciones del hardware
| Parámetro | Especificación |
|---|---|
| Modelo | 10101/2/1 |
| Marca | Honeywell |
| Origen | EE. UU. |
| Peso | 0.2 kg |
| Tipo de producto | Módulo de entrada digital a prueba de fallos |
| Temperatura de funcionamiento | De 0 deg C a 60 deg C |
| Consumo de energía | Alimentación estándar del backplane |
| Dimensiones | Chasis estándar para módulos FSC |
| Canales de señal | Entradas digitales |
| Integración del sistema | Sistemas de seguridad FSC de Honeywell |
Aislamiento entre canales y protocolo de bucle
El módulo proporciona aislamiento galvánico entre canales para evitar que el ruido de campo se acople al backplane de la unidad central de procesamiento. El filtrado de entrada integrado mitiga los picos transitorios de tensión y el rebote de contactos, y garantiza un procesamiento preciso del estado digital a prueba de fallos. Los circuitos de acondicionamiento de señal mantienen una detección fiable de los estados lógicos alto/bajo, conforme a los bucles estándar de instrumentación industrial de campo de 24 VCC.
Preguntas frecuentes
P: ¿El módulo admite el intercambio en caliente durante el funcionamiento activo del sistema?
R: La extracción o inserción del módulo debe cumplir los procedimientos estándar de mantenimiento del bastidor FSC. Aísle el bucle de señal de campo antes de extraerlo para evitar condiciones de disparo inesperadas o alarmas de fallo del sistema.
P: ¿Qué mecanismos garantizan la integridad de la señal en los canales de entrada?
R: Las barreras internas de aislamiento óptico y galvánico protegen las comunicaciones internas del backplane frente a bucles de tierra y picos de ruido externos presentes en las líneas de cableado de campo.
Directrices de instalación en campo
- Desconecte la alimentación de la ranura del módulo designada o confirme que los enclavamientos de seguridad estén activados antes de insertarlo en el chasis FSC.
- Alinee cuidadosamente los bordes de la tarjeta del módulo con los rieles guía del bastidor y presione con firmeza hasta que los conectores del backplane encajen por completo.
- Apriete los tornillos de retención superior e inferior para garantizar una conexión a tierra adecuada y estabilidad mecánica frente a las vibraciones de campo.
- Verifique todas las conexiones del cableado de campo en el bloque de terminales y asegúrese de que los cables blindados estén conectados a la tierra común del sistema.
