Detalles del producto

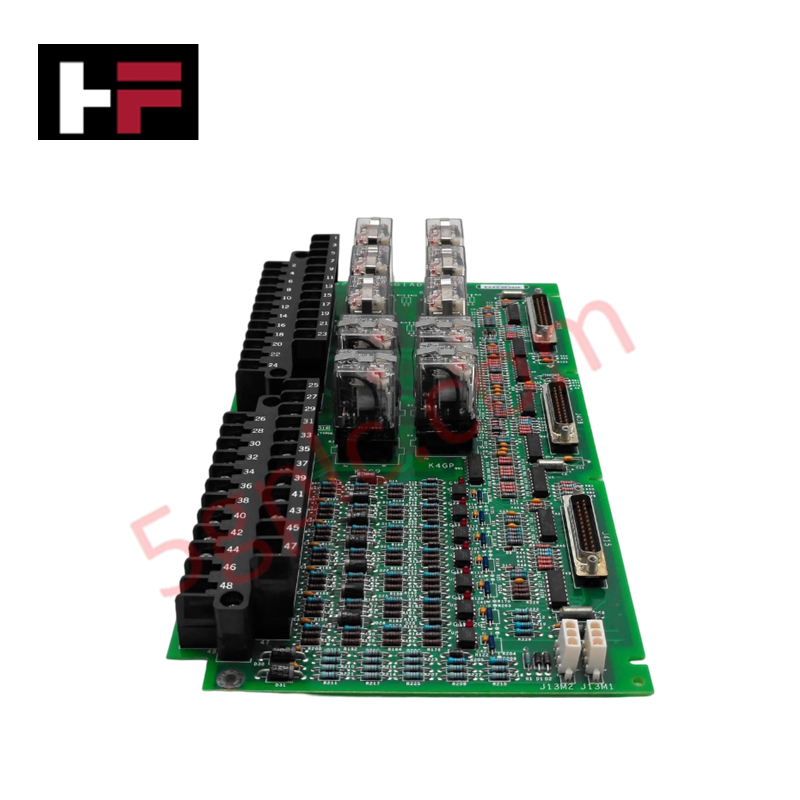

Configurado para la gestión de contactos de excitación en sistemas EX2100, el General Electric IS200ECTBG1ADE (Placa Terminal de Contacto de Excitador IS200ECTBG1ADE) proporciona la ejecución física/eléctrica directa de la detección de entrada de contacto y las funciones de accionamiento de salida de relé.
Desglose de sufijos y matriz de modelos
| Modelo | Aplicación | Configuración |
|---|---|---|
| ECTBG1 | Control redundante | Sistemas duales/TMR |
| ECTBG2 | Control simplex | Sistemas con un solo controlador |
Especificaciones de hardware
| Parámetro | Especificación |
|---|---|
| Modelo | IS200ECTBG1ADE |
| Marca | General Electric |
| Origen | Estados Unidos de América (EE. UU.) |
| Temperatura de operación | -30 °C a +65 °C |
| Salidas de disparo | 2 (gestionadas por EMIO) |
| Salidas Form-C | 4 (uso general) |
| Entradas de contacto auxiliares | 6 (70 V CC humedecidos) |
Control industrial e integración de firmware
El IS200ECTBG1ADE sirve como la interfaz principal entre periféricos externos basados en contactos y la placa de Entrada/Salida del Módulo Excitador (EMIO). La arquitectura de la placa utiliza la velocidad de comunicación del bus backplane para transmitir señales de estado de los contactos 52G y 86G directamente al EMIO, asegurando un monitoreo determinista de fallas. El módulo soporta compatibilidad con actualización de firmware vía la placa EMIO, facilitando el acondicionamiento de señales de estado y actualizaciones lógicas. Su escalabilidad en densidad de E/S permite la excitación dedicada de 70 V CC para entradas auxiliares, proporcionando un entorno estable para el monitoreo de mecanismos de bloqueo en campo y retroalimentación de secuencias de desexcitación.
Preguntas frecuentes (FAQ)
P: ¿Se puede usar el IS200ECTBG1ADE indistintamente entre sistemas simplex y redundantes?
R: No. La serie de placas ECTB está segregada por aplicación; la variante G1 es específica para arquitecturas de control redundante, mientras que la variante G2 está restringida a configuraciones de control simplex.
P: ¿Cómo se gestionan las salidas de disparo y las salidas de uso general?
R: Tanto las dos salidas de disparo como las cuatro salidas de contacto Form-C de uso general son accionadas físicamente por la placa terminal, pero son gestionadas lógicamente por la placa EMIO para asegurar tiempos de respuesta rápidos durante condiciones de falla del sistema.
Guías para la instalación en campo
- Montaje mecánico: Monte la placa de forma segura dentro del gabinete de control EX2100. Asegúrese de que los conectores de interfaz de la placa EMIO estén completamente insertados para evitar la degradación de la señal en los circuitos de detección de contacto.
- Voltaje de humectación: Las seis entradas de contacto auxiliares requieren un voltaje de humectación de 70 V CC. Verifique la salida de la fuente de alimentación del excitador en los puntos terminales antes de conectar dispositivos externos de contacto seco.
- Apantallamiento: Enrute todo el cableado de señales y retroalimentación de contactos lejos de líneas de CA de alta corriente o cables de puente de potencia. Use cableado trenzado apantallado para las rutas de señal 52G y 86G para mitigar interferencias en modo común.
- Terminación: Utilice los bloques terminales proporcionados para todas las conexiones de campo. Verifique que los terminales de alambre estén correctamente engarzados para conductores trenzados y asegurar conexiones herméticas en los terminales de tornillo.
