Detalles del producto

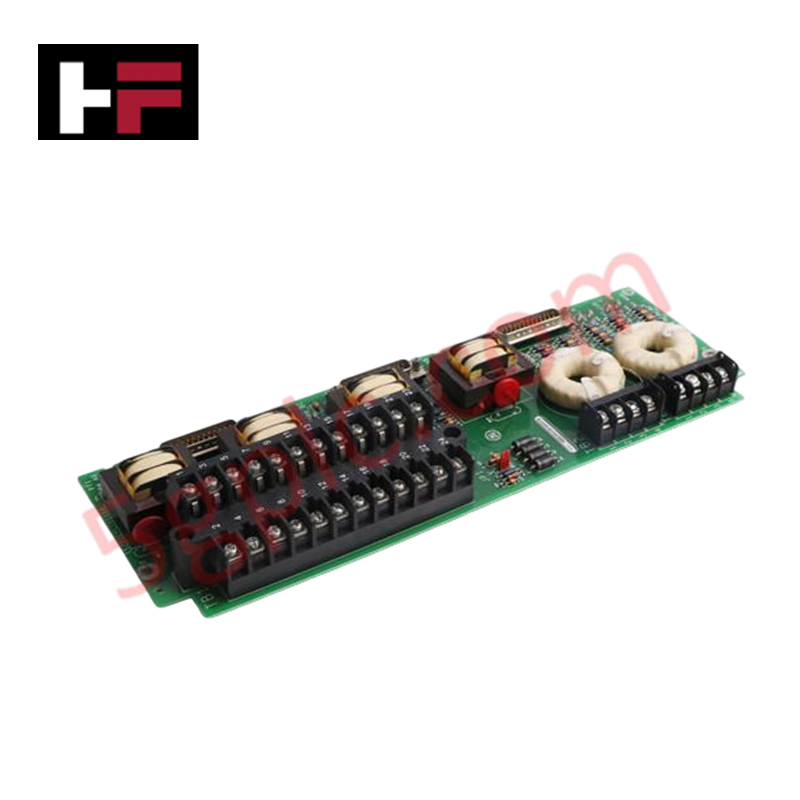

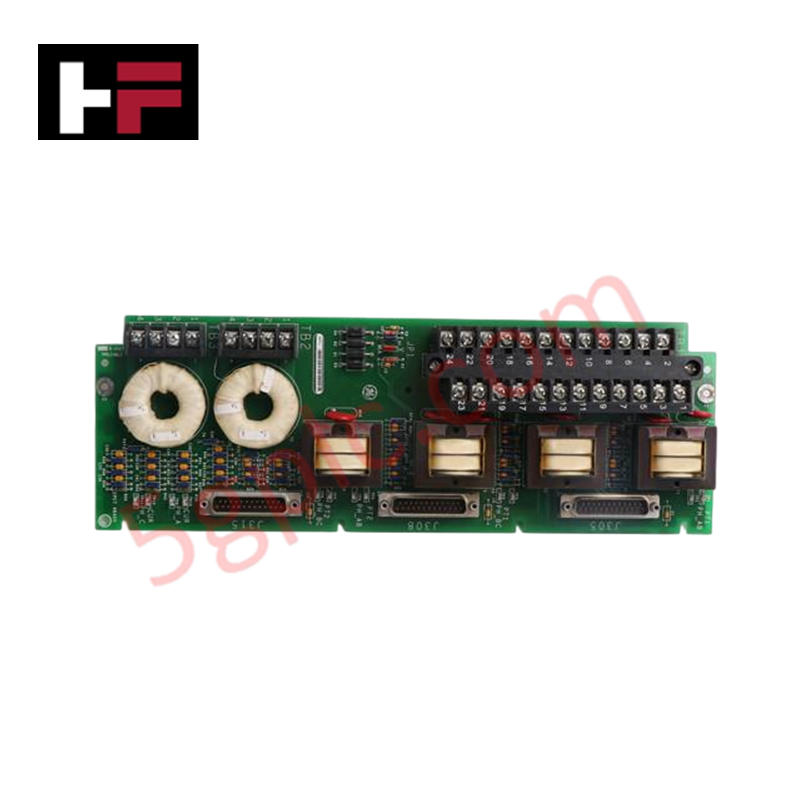

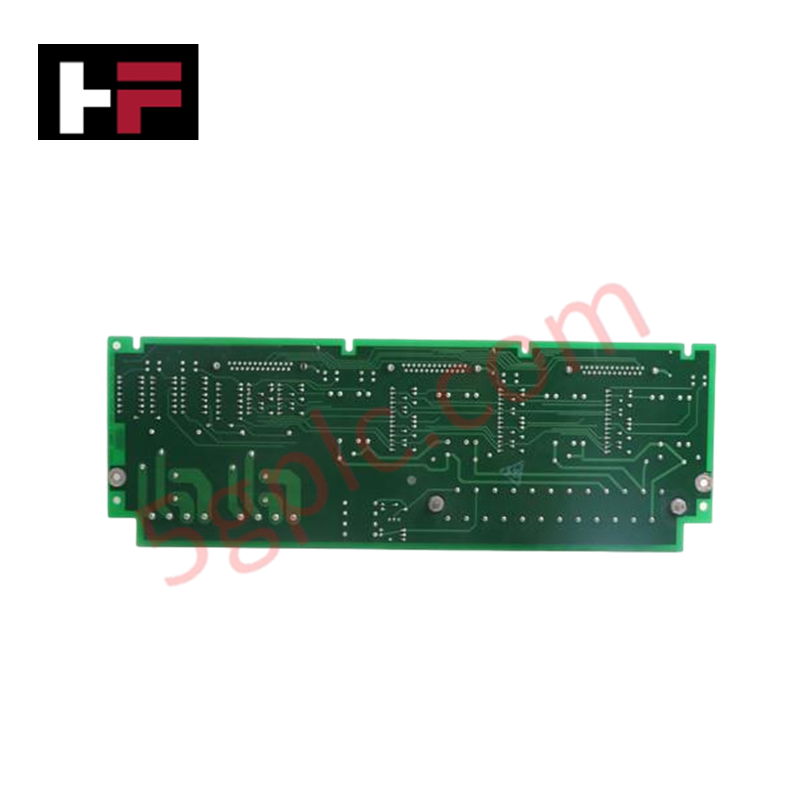

Configurado para el acondicionamiento de señales en sistemas de control de excitación EX2100, la GE IS200EPCTG1A (Tarjeta Terminal Excitadora PT/CT IS200EPCTG1A) proporciona la ejecución física/eléctrica directa de la medición de voltaje y corriente del generador a través de transformadores de aislamiento integrados.
Especificaciones de Hardware
| Parámetro | Especificación |
|---|---|
| Modelo | IS200EPCTG1A |
| Marca | General Electric |
| Origen | EE.UU. |
| Peso | 0.45 kg |
| Dimensiones | 23.8 cm x 8.6 cm |
| Temperatura de operación | -30 °C a 65 °C |
| Consumo de energía | 28 V CC |
| Entradas | 2 x voltaje PT trifásico, 2 x CT de generador (1 A / 5 A), 1 x E/S analógica |
Redes Determinísticas Profinet / EtherNet/IP
El IS200EPCTG1A funciona como un nodo de adquisición de señales dentro de la arquitectura EX2100. Proporciona aislamiento de alta fidelidad para las entradas secundarias de voltaje y corriente, que luego se transmiten a la tarjeta EMIO mediante cableado dedicado. El módulo soporta flujo de datos determinístico, asegurando que los valores del transformador de potencial (PT) y del transformador de corriente (CT) sean procesados por el rack de control en sincronía con los ciclos de escaneo del sistema de excitación. Cuando se implementa en entornos de alta disponibilidad, la arquitectura permite el uso de tres tarjetas EPCT en paralelo para garantizar redundancia y continuidad de datos.
Preguntas Frecuentes
P: ¿La tarjeta puede soportar entradas de transformador de corriente (CT) de 1 A y 5 A simultáneamente?
R: El hardware de la tarjeta está diseñado para acomodar entradas CT de 1 A o 5 A. Asegúrese de verificar correctamente el nivel de corriente CT específico según los diagramas del sistema para evitar errores de escala en el controlador de excitación.
P: ¿La entrada analógica auxiliar es configurable para diferentes tipos de señal?
R: Sí, la entrada analógica a bordo es configurable para aceptar rangos de señal de voltaje o corriente. La selección final depende de la configuración mapeada dentro del software de control de excitación.
Guías para la Instalación en Campo
- Montaje: Fije la tarjeta a la estructura de montaje designada del gabinete EX2100. Asegúrese de que el hardware de montaje esté apretado para proporcionar estabilidad mecánica y una ruta confiable de referencia a tierra.
- Segregación de Señales: Dirija el cableado de entrada PT y CT lejos de cables de alimentación de CA de alto voltaje y de los cables de motores controlados por PWM. Use cableado blindado para todas las señales de entrada analógica para minimizar interferencias electromagnéticas.
- Terminación de Transformadores: Confirme que las entradas PT trifásicas y las entradas CT estén terminadas en la secuencia de fase correcta. Una rotación de fase incorrecta causará cálculos erróneos en el control de excitación y posible inestabilidad del sistema.
- Integridad de Conectores: Inspeccione los conectores de cable que interfazan con la tarjeta EMIO para detectar pines doblados o signos de oxidación. Asegúrese de que todos los cables estén completamente insertados y bloqueados para mantener una continuidad eléctrica de baja impedancia en la ruta de señal aislada.
Información adicional
- 100% Piezas Originales: Todos los productos son originales y auténticos, garantizando un rendimiento industrial confiable.
- Garantía de Reembolso de 30 Días: Devuelva cualquier artículo en stock dentro de los 30 días en su embalaje original y sin abrir para un reembolso completo (excluyendo envío y tarifas).
- Garantía de 12 Meses: Cubre defectos en materiales o mano de obra; excluye mal uso, desgaste normal o modificaciones no autorizadas.
- Envío Mundial: Enviamos vía USPS, UPS, FedEx y DHL. Los tiempos de entrega varían según el país y pueden estar sujetos a aduanas o tarifas de importación.
- Soporte y Contacto: Asistencia técnica y de garantía disponible en cualquier momento. Contáctenos aquí: Contacto.
- Guía de Compra: Verifique cuidadosamente las especificaciones y compatibilidad del producto antes de ordenar para asegurar la aplicación correcta.
