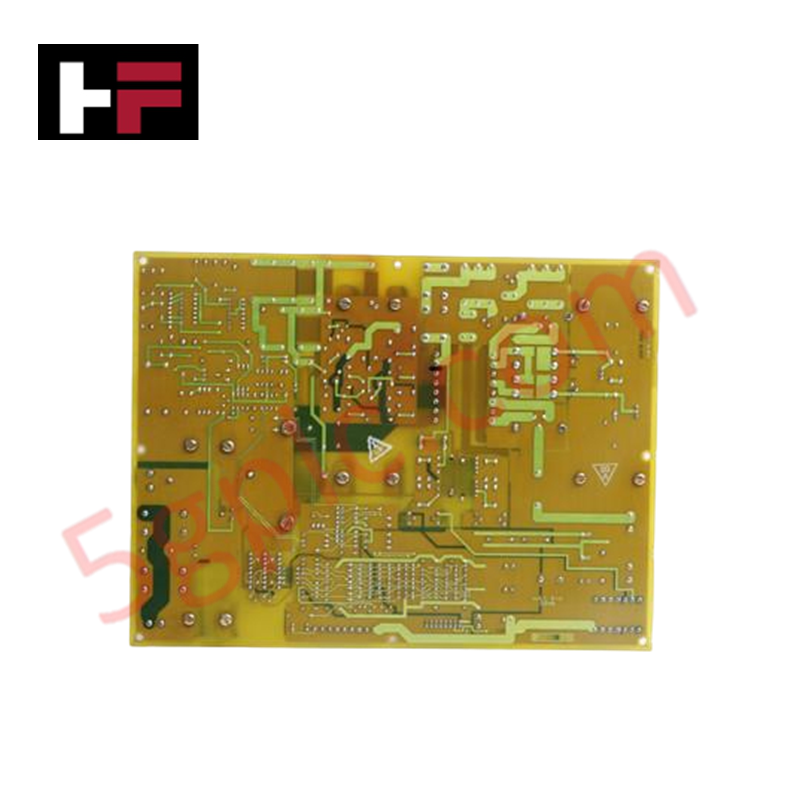

Placa de fuente de alimentación GE DS200TCPSG1A

La GE DS200TCPSG1A, también catalogada como la DS200TCPS Placa de Fuente de Alimentación, funciona como un componente de hardware dedicado para convertir la entrada de 125 VDC en múltiples niveles de voltaje regulados dentro de los sistemas de control de turbinas Mark V.

Especificaciones de Hardware

Distribución de Energía y Regulación Determinista de Voltaje

El DS200TCPSG1A está diseñado para su implementación dentro de núcleos R y I/O, proporcionando rieles de energía esenciales para la lógica del microprocesador, sensores RTD y salidas de corriente de válvulas servo. La arquitectura de la placa cuenta con tres fusibles integrados para protección del circuito y múltiples puntos de prueba para el monitoreo diagnóstico de las salidas reguladas. La entrega determinista de energía se mantiene mediante conectores físicos, incluyendo J1 para la alimentación de entrada y 2PL, JC, JP1 y JP2 para la distribución en cadena a placas periféricas como los módulos AAHA, TCDA y TCCA. El módulo opera sin configuración de software ni jumpers de hardware, asegurando una salida de voltaje constante basada en una arquitectura cableada.

Preguntas Frecuentes

P: ¿Requiere el DS200TCPSG1A configuración de software a nivel de campo o ajustes de jumpers?

R: No. La placa está diseñada como un módulo de regulación de energía plug-and-play. No contiene registros configurables por software ni jumpers de hardware; todos los niveles de transformación de voltaje están fijados por el circuito integrado en la placa.

P: ¿Cuáles son los principales indicadores diagnósticos disponibles en la placa?

R: La placa cuenta con múltiples puntos de prueba para monitorear los rieles de salida +5 VDC, +24 VDC y +/- 15/24 VDC. Si falta un riel de voltaje específico, verifique la integridad de los tres fusibles integrados y la fuente de entrada de 125 VDC a través del conector J1.

Guías para la Instalación en Campo

1. Asegúrese de que el rack del sistema esté completamente desenergizado antes de insertar o retirar la placa TCPS para evitar arcos eléctricos en los conectores de entrada y distribución.
2. Verifique la fuente de entrada de 125 VDC en el conector J1 antes de activar la placa para asegurar que opere dentro de sus especificaciones de diseño.
3. Maneje el módulo por los bordes y la placa frontal para mantener la integridad estructural de los conectores de distribución en cadena (2PL, JC, JP1, JP2).
4. Después de la instalación, utilice los puntos de prueba integrados para confirmar que todos los rieles de voltaje de salida estén dentro de la tolerancia antes de restablecer la comunicación con los núcleos I/O y procesador asociados.
