Detalles del producto

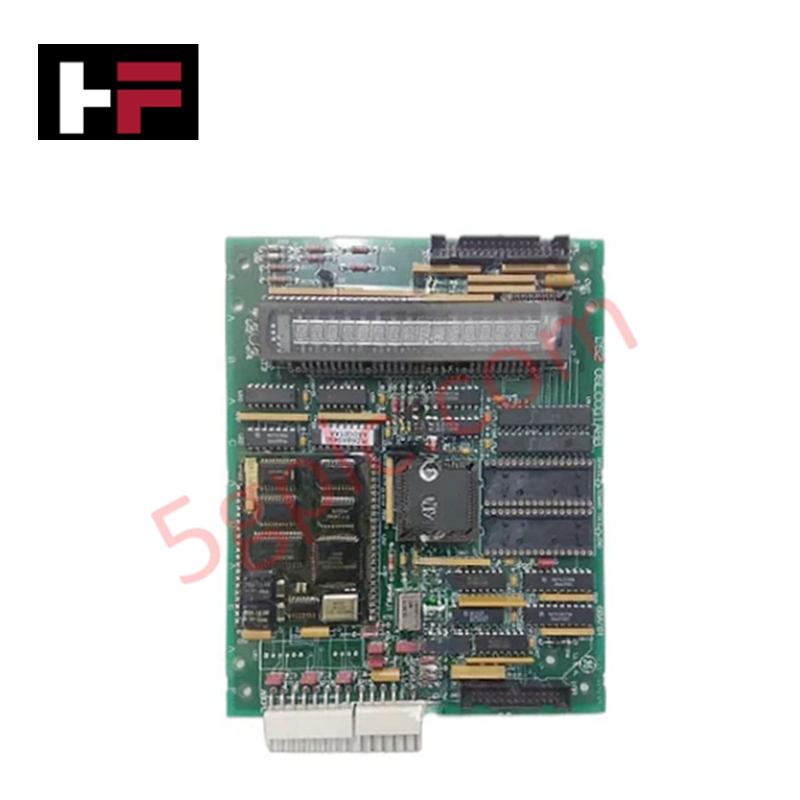

La GE DS200SLCCG1AHH, también catalogada como la DS200SLCCG1A Tarjeta de Comunicación LAN, funciona como un componente de hardware dedicado para la interfaz de red e intercambio de datos dentro de los sistemas de control de turbinas Mark V Speedtronic.
Especificaciones de Hardware
| Parámetro | Especificación |
|---|---|
| Modelo | DS200SLCCG1AHH |
| Marca | General Electric |
| Origen | EE.UU. |
| Peso | 1500 g |
| Dimensiones | 120 mm x 80 mm x 15 mm |
| Temperatura de operación | 0 °C a 70 °C |
| Consumo de energía | < 5 W |
| Función principal | Comunicación LAN e interfaz con el procesador |
Compatibilidad con Control Industrial y Firmware
El DS200SLCCG1AHH integra un Procesador de Control LAN (LCP) y utiliza RAM de doble puerto (U5) para el intercambio determinista de datos con el Procesador de Control de Unidad (DCP) en la tarjeta SDCC. La compatibilidad del firmware del módulo está restringida al software almacenado en las dos EPROM reemplazables (U6 y U7); estas deben coincidir con la revisión del controlador anfitrión para asegurar una escalabilidad estable de la densidad de E/S y el tiempo. La tarjeta emplea control de flujo IEEE 802.3x y soporta etiquetado VLAN para mantener la integridad de la red dentro del entorno de control Mark V. La configuración requiere la verificación de la velocidad de comunicación del bus backplane para evitar desbordamientos de búfer en las matrices de RAM U8/U9 a bordo durante estados de red con alto tráfico.
Preguntas Frecuentes
P: ¿Se puede cambiar este módulo en caliente mientras el sistema de control de la turbina está activo?
R: Los módulos de comunicación de la serie Mark V no están diseñados para cambio en caliente. La alimentación debe estar completamente aislada del rack antes de la instalación o remoción para evitar transitorios eléctricos o corrupción de las estructuras de datos de la RAM de doble puerto.
P: ¿Cuál es el propósito de la pantalla alfanumérica de 16 posiciones en el módulo?
R: La pantalla, controlada por el controlador U18, proporciona retroalimentación diagnóstica localizada cuando está conectada al módulo programador vía la interfaz KPPL, permitiendo el monitoreo del estado de la secuencia de arranque del LCP y la salud de la comunicación de red.
Guías para la Instalación en Campo
- Montaje físico: El módulo presenta un factor de forma de perfil bajo. Asegúrese de que esté completamente insertado en el rack anfitrión y que el cable de interfaz 3PL esté conectado de forma segura a la Tarjeta de Control de Unidad (SDCC) para evitar tiempos de espera en la comunicación.
- Blindaje y puesta a tierra: Utilice la interfaz RJ-45 conforme a los requisitos estándar de la capa física Ethernet. Asegúrese de que la correa de tierra del gabinete esté intacta, ya que la tarjeta utiliza circuitos aislados y no aislados; una puesta a tierra incorrecta puede inducir ruido en las rutas de señal no aisladas.
- Manejo de memoria: Al reemplazar las EPROM (U6/U7), utilice herramientas adecuadas para mitigación de ESD. Asegúrese de que la orientación de las EPROM coincida con las marcas de serigrafía del PCB para evitar daños al LCP U1 durante la secuencia de inicialización.
- Inspección de componentes: Verifique periódicamente la integridad del conector RJ-45 y del cable de cinta de la pantalla de 16 posiciones. Los contaminantes ambientales en el gabinete pueden provocar oxidación en estos puntos de contacto, resultando en conectividad intermitente de la red.
