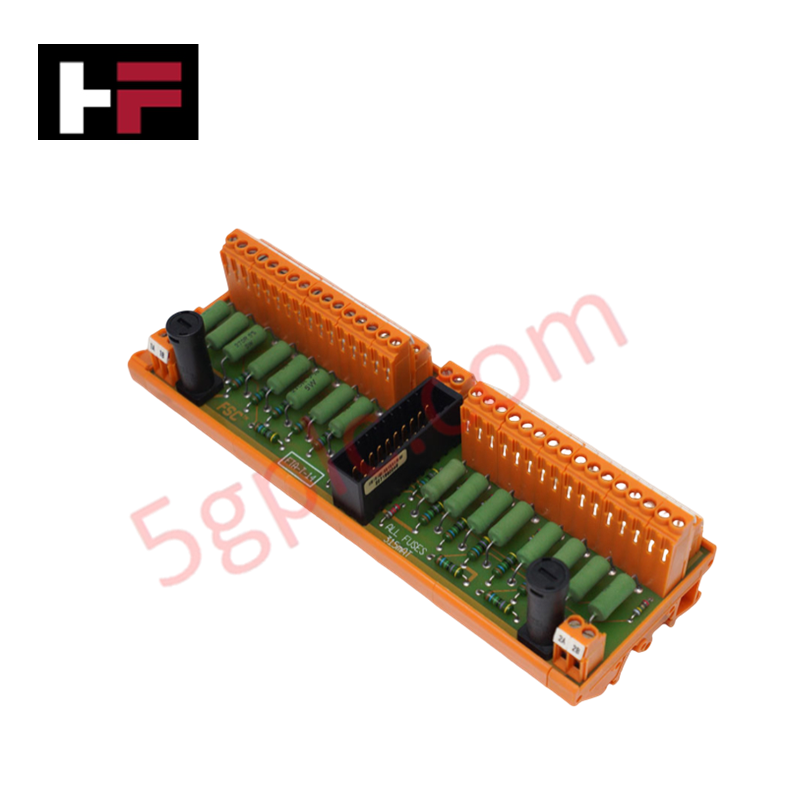

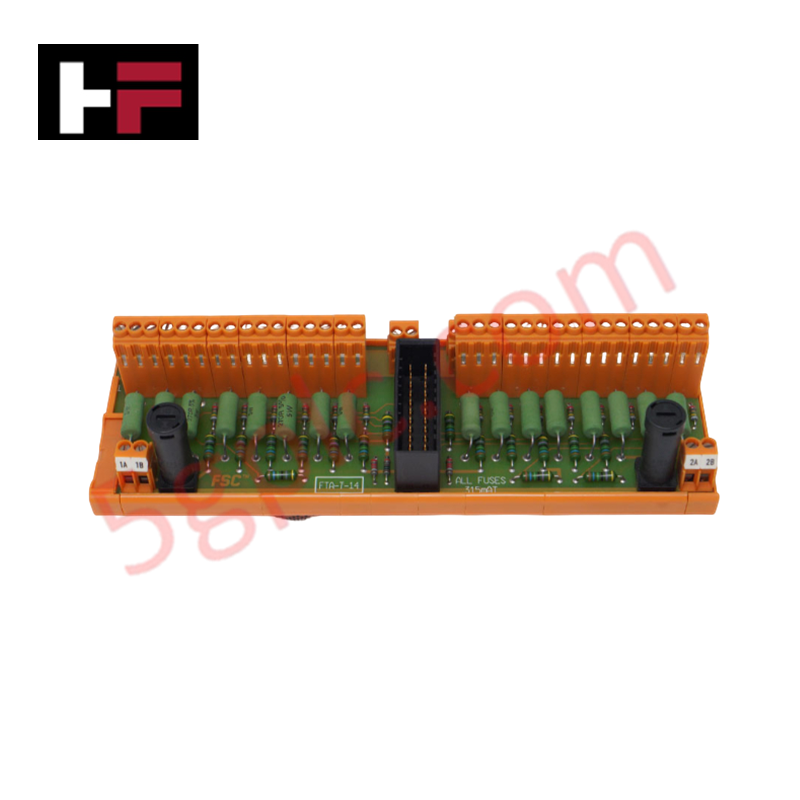

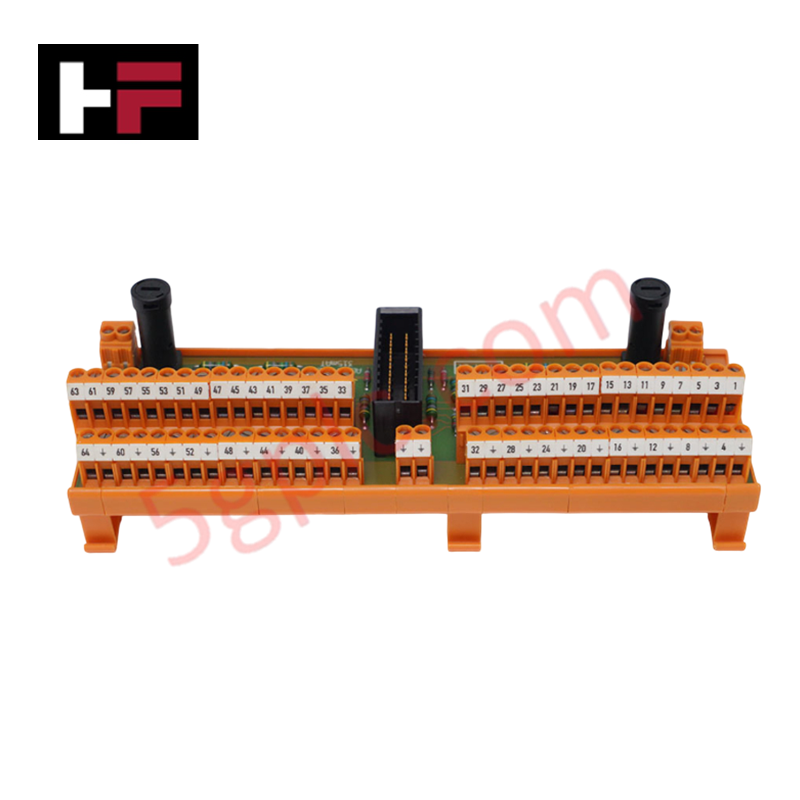

FTA-T-14 | Honeywell | Módulo de Entrada Analógica FTA

Configurado para la adquisición de señales de alta densidad en plataformas de control Honeywell, el Honeywell FTA-T-14 (Módulo de Entrada Analógica FTA-T-14) proporciona la ejecución física y eléctrica directa de la terminación de señales analógicas y digitales de campo. El conjunto gestiona 14 canales discretos, facilitando la transmisión de datos de proceso basados en temperatura, presión y corriente al sistema de control principal.

Especificaciones de Hardware

Control de proceso DCS y conectividad

El módulo FTA-T-14 incorpora aislamiento canal a canal para evitar que las variaciones de potencial a tierra afecten la integridad de la señal. Este diseño asegura que cada una de las 14 entradas permanezca eléctricamente distinta, minimizando la propagación de ruido en modo común entre diferentes lazos de proceso. La arquitectura es compatible con los estándares del protocolo de lazo HART 4-20 mA, permitiendo la integración directa de transmisores inteligentes de campo sin necesidad de conversión adicional de señal. La compensación de unión fría (CJC) se gestiona mediante circuitería integrada para mantener la precisión de medición de termopares dentro de los rangos de entrada especificados.

Preguntas frecuentes

P: ¿El módulo soporta intercambio en caliente mientras el backplane del sistema está energizado?

R: El FTA-T-14 está diseñado para instalación permanente en sistemas de riel DIN. No se soporta el intercambio en caliente; la extracción o inserción del módulo bajo tensión puede inducir picos transitorios que interfieran con la sincronización de muestreo a 1000 Hz y potencialmente dañen los buffers de entrada.

P: ¿Cómo debe configurarse el módulo para entradas de estado de interruptor digital?

R: Las entradas digitales deben conectarse a los terminales del módulo según los requisitos específicos de umbral de voltaje del controlador. Asegúrese de que la impedancia de la señal de entrada y los niveles de voltaje no excedan el rango operativo de -10 V a +10 V del módulo para evitar daños en la circuitería de interfaz.

Guías para la instalación en campo

1. Fije el FTA-T-14 en el riel DIN; asegure que la carcasa esté firmemente bloqueada para evitar movimientos por vibración.
2. Enrute el cableado de señales de campo a través de bandejas separadas de las líneas de alimentación de alta tensión para minimizar interferencias electromagnéticas.
3. Termine todos los cables apantallados en la barra de tierra maestra del gabinete para mantener el potencial de apantallamiento adecuado y reducir el ruido.
4. Verifique la polaridad de la señal de entrada en los 14 canales antes de iniciar la alimentación del sistema.
5. Realice una prueba de lazo aplicando una señal calibrada (4 mA y 20 mA o voltaje conocido) en el terminal de campo y verifique el valor digital correspondiente en el software del controlador.
