Detalles del producto

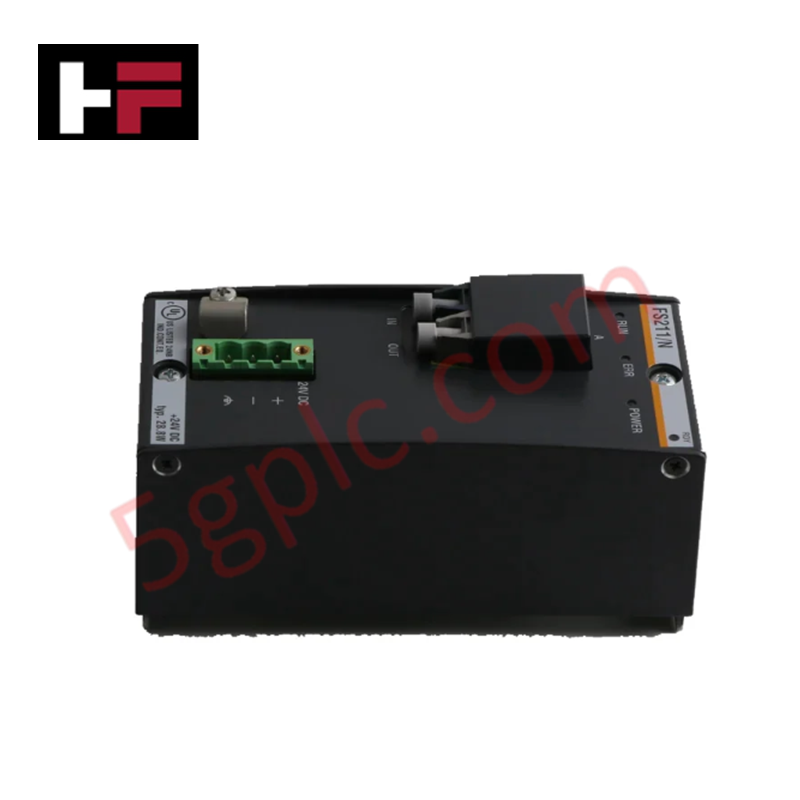

Configurado para comunicación distribuida en subestaciones en plataformas de automatización M1, el Bachmann FS221/N (FS221/N Módulo Esclavo FASTBUS) proporciona ejecución física/eléctrica directa de transmisión de datos de alta velocidad y distribución de energía auxiliar a nodos locales de E/S.
Especificaciones de Hardware
| Parámetro | Especificación |
|---|---|
| Modelo | FS221/N |
| Marca | Bachmann |
| Origen | Austria |
| Peso | 0.45 kg |
| Dimensiones | 110 mm x 119 mm x 61 mm |
| Temperatura de operación | -30 °C a 60 °C |
| Consumo de energía | 18.25 W (salida nominal) |
| Puerto de fibra | 1x LC (50/125 µm o 62.5/125 µm) |
| Distancia máxima | 2000 m (de estación a estación) |
| Fuente de salida | 5 VCC (3000 mA), +15 VCC (250 mA), -15 VCC (200 mA) |
Redes Determinísticas Profinet / EtherNet/IP
El FS221/N se conecta con el backplane M1 para facilitar la comunicación determinística entre el controlador principal y los SubDispositivos remotos. El módulo soporta escalado de densidad de E/S al proporcionar una fuente de alimentación integrada, permitiendo la conexión de módulos locales de E/S sin hardware adicional de alimentación. La velocidad de comunicación del bus backplane está optimizada para transmisión por fibra óptica a 1310 nm, asegurando que el tramo de 2000 metros mantenga la integridad de la señal dentro del presupuesto de enlace de 8 dB. Se soporta compatibilidad con firmware flash, garantizando que la pila de comunicación permanezca conforme con el firmware actual del sistema para un intercambio de datos estable a larga distancia.
Preguntas Frecuentes
P: ¿La fuente de alimentación integrada soporta la carga total de 18.25 W en todos los voltajes de salida simultáneamente?
R: La potencia nominal total de salida es de 18.25 W. Asegúrese de que la corriente combinada en los rieles de 5 V, +15 V y -15 V no exceda los límites individuales especificados ni el total del envelope de potencia.
P: ¿Es este módulo compatible con cables de fibra óptica monomodo?
R: No, el FS221/N está diseñado estrictamente para fibra multimodo (50/125 µm o 62.5/125 µm) operando a 1310 nm. Usar fibra monomodo puede resultar en violaciones del presupuesto de enlace y errores de comunicación.
P: ¿Puede el FS221/N usarse en ambientes con temperaturas tan bajas como -30 °C?
R: Sí, el módulo está calificado para operar en temperaturas ambiente de -30 °C a +60 °C, siempre que la humedad relativa se mantenga entre 5% y 95% sin condensación.
Guías para la Instalación en Campo
- Terminación de fibra: Utilice conectores LC y asegúrese de limpiar las caras de la fibra según los estándares de la industria antes de la inserción. Evite curvas pronunciadas en el cable de fibra para mantenerse dentro del presupuesto de enlace de 8 dB.
- Montaje: Fije el módulo al riel DIN o superficie de montaje. Asegure un flujo de aire adecuado alrededor de la unidad para disipar el calor generado por la fuente de alimentación integrada.
- Cableado de alimentación: Conecte la entrada de 24 VCC (rango 18-34 V) al bloque de terminales usando cable de tamaño adecuado para evitar caídas de voltaje. Verifique la polaridad antes de energizar.
- Blindaje: Asegure que el chasis esté conectado a una tierra funcional común del sistema (FE) para minimizar el impacto de interferencias electromagnéticas en la electrónica del transceptor óptico.
Información adicional
- 100% Piezas Originales: Todos los productos son originales y auténticos, garantizando un rendimiento industrial confiable.
- Garantía de Reembolso de 30 Días: Devuelva cualquier artículo en stock dentro de los 30 días en su embalaje original y sin abrir para un reembolso completo (excluyendo envío y tarifas).
- Garantía de 12 Meses: Cubre defectos en materiales o mano de obra; excluye mal uso, desgaste normal o modificaciones no autorizadas.
- Envío Mundial: Enviamos vía USPS, UPS, FedEx y DHL. Los tiempos de entrega varían según el país y pueden estar sujetos a aduanas o tarifas de importación.
- Soporte y Contacto: Asistencia técnica y de garantía disponible en cualquier momento. Contáctenos aquí: Contacto.
- Guía de Compra: Verifique cuidadosamente las especificaciones y compatibilidad del producto antes de ordenar para asegurar la aplicación correcta.
