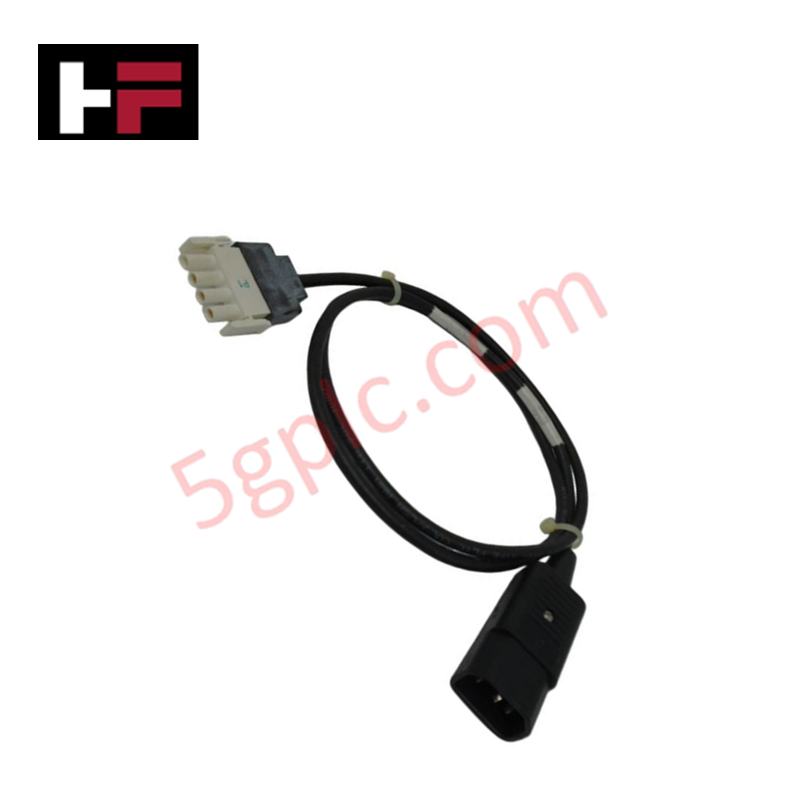

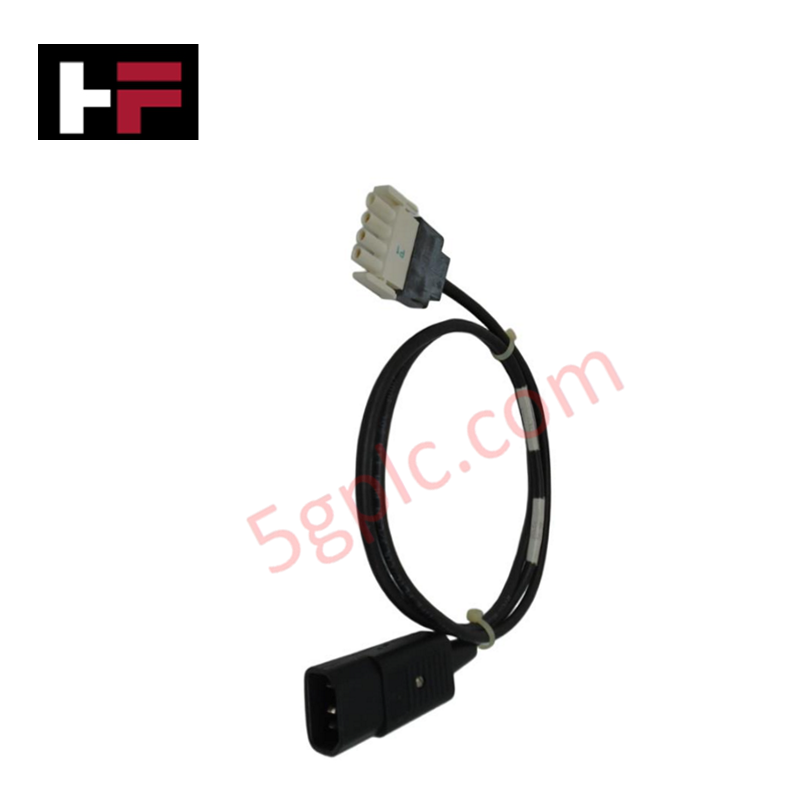

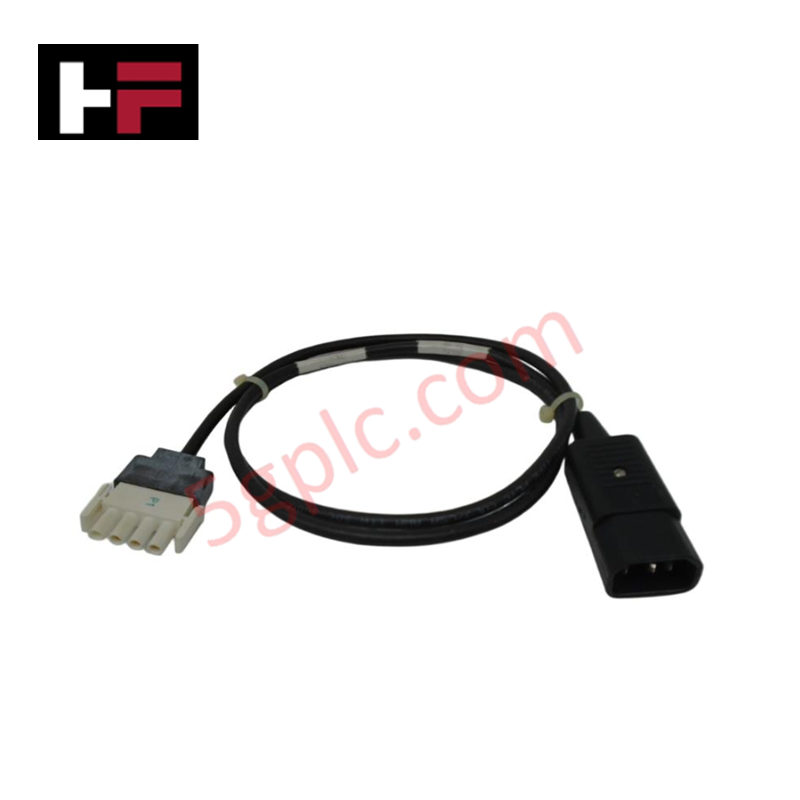

Cable de alimentación Foxboro P0970YG

El Foxboro P0970YG, también catalogado como el cable de alimentación P0970YG, funciona como un componente de hardware específico para la distribución de energía dentro de los sistemas de control de procesos y automatización de Foxboro. Dirige los rieles principales de tensión de CC/CA hacia los paneles posteriores de los gabinetes, las unidades de alimentación y los bastidores del sistema para mantener la excitación eléctrica continua de los dispositivos de control.

Especificaciones del hardware

Compensación de unión fría y puesta a tierra de señales del DCS

La interconexión de alimentación Foxboro P0970YG está fabricada con blindaje para mitigar las interferencias electromagnéticas a lo largo de los paneles posteriores de baja tensión del DCS. Al estabilizar el suministro eléctrico a los bastidores de E/S que alojan módulos de termopares y RTD, el conjunto mantiene las referencias eléctricas de base necesarias para los circuitos internos de compensación de unión fría (CJC) y los módulos de acondicionamiento de señales del protocolo de lazo HART de 4-20 mA.

Preguntas frecuentes

P: ¿Cuál es la función principal del conjunto Foxboro P0970YG?

R: El P0970YG es un conjunto de cables de alimentación interna diseñado para distribuir energía dentro de los bastidores y gabinetes de los sistemas de control Foxboro.

P: ¿El cable P0970YG transporta comunicaciones de señales activas?

R: No, el P0970YG funciona como un cable de distribución de energía, no como un conductor de bus de comunicación de datos.

Directrices para la instalación en campo

Inspeccione los conectores del cable P0970YG antes de la instalación para verificar que las clavijas de los terminales no estén dobladas ni presenten oxidación. Desconecte todas las fuentes de alimentación del sistema antes de conectar o desconectar los conjuntos de cables de alimentación del panel posterior del bastidor o de los módulos de alimentación.

Dirija el cable por los conductos de cables del gabinete, alejándolo de los cables de motores de alta corriente y de las líneas de alimentación conmutadas para reducir el acoplamiento inductivo. Asegúrese de que los pestillos de bloqueo o los tornillos de alivio de tensión queden firmemente sujetos en ambos extremos de terminación. Mantenga los límites mínimos de radio de curvatura a lo largo de las rutas del cable para evitar la tensión de los conductores y verifique que las penetraciones de los conductos del gabinete tengan accesorios NPT con un mínimo de 5 roscas completas de acoplamiento cuando sea necesario.
