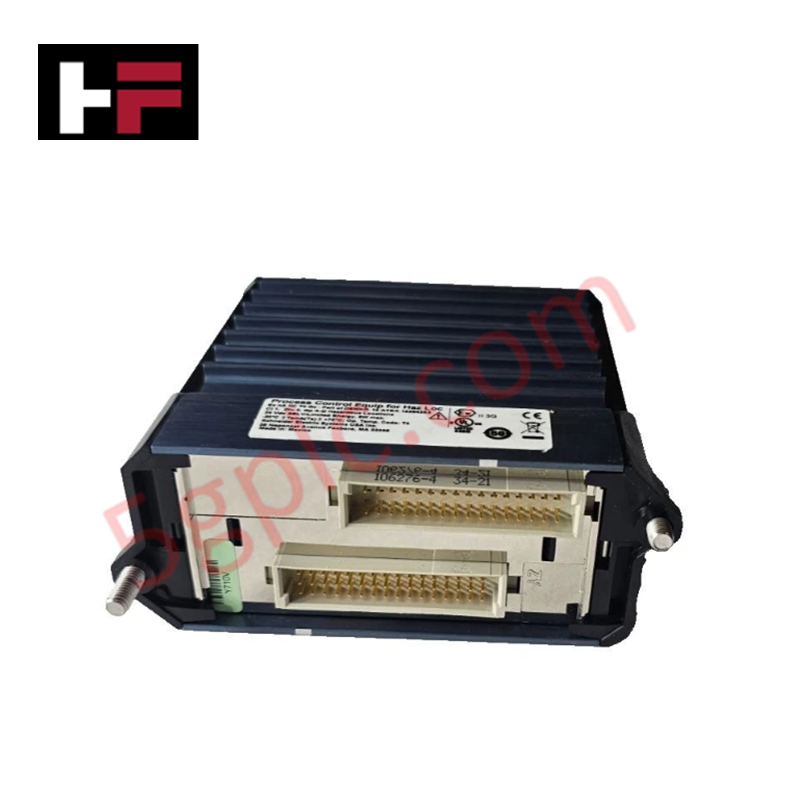

Módulo de Entrada Discreta Foxboro FBM217 RH914TR

Configurado para la adquisición de señales de alta densidad en redes de control I/A Series, el Foxboro FBM217 RH914TR (FBM217 Módulo de Entrada Discreta) proporciona ejecución física/eléctrica directa. Este componente de hardware sirve como la interfaz principal para 32 canales de entrada discreta, facilitando la conversión de señales de campo multivoltaje en datos digitales para su procesamiento en plataformas I/A Series.

Desglose del sufijo y matriz de modelos

La designación RH914TR corresponde a la configuración base del hardware FBM217 diseñada para densidad estándar de entradas discretas. No existen variantes adicionales para esta arquitectura de modelo base específica; la unidad está diseñada de forma nativa para despliegue tanto en módulo único como en pares redundantes.

Especificaciones de hardware

Conectividad del sistema de control industrial

El módulo FBM217 soporta escalado de alta densidad de E/S dentro de arquitecturas DCS, permitiendo una utilización eficiente del espacio en gabinetes de control. La integración con redes deterministas asegura que las transiciones de estado de entrada se capturen con mínima latencia. La compatibilidad con actualización de firmware se gestiona a través de la interfaz de comunicación del módulo, permitiendo actualizaciones en todo el sitio para la lógica de debounce y configuraciones de filtro mediante el controlador FCM o FCP. La lógica interna del módulo maneja configuraciones de debounce de 0, 4, 8, 16 o 32 ms para suprimir el rebote de contacto en interruptores mecánicos de campo.

Preguntas frecuentes

P: ¿El FBM217 soporta configuraciones de módulos redundantes?

R: Sí, el FBM217 soporta configuraciones tanto simples como redundantes. Cuando se despliega en un par redundante, el módulo maneja la monitorización sincronizada del estado para mantener la continuidad del proceso durante una falla del módulo primario.

P: ¿Cómo se configura el filtrado/debounce de entrada?

R: El período de debounce es configurable por software a través de la interfaz del sistema de control. Las configuraciones disponibles incluyen 0 ms (sin filtrado), 4 ms, 8 ms, 16 ms o 32 ms, que deben seleccionarse según las características mecánicas del dispositivo de campo conectado.

Guías para la instalación en campo

1. Asegúrese de que la base de montaje (Conjunto de Terminación) esté firmemente fijada al riel DIN o bastidor antes de insertar el módulo.
2. Verifique que la alimentación del bus del sistema esté dentro del rango especificado de 24 VDC +5%, -10% antes de colocar el módulo para evitar daños al transceptor de comunicación.
3. Conecte el cableado de señales de campo a los bloques de terminales correspondientes, asegurando que la resistencia de fuente en estado apagado cumpla con el requisito mínimo de 100 kOhm para evitar estados altos falsos.
4. Si utiliza una configuración redundante, asegúrese de que ambos módulos FBM217 estén correctamente instalados y comunicándose con el par de controladores redundantes.
5. Inspeccione los conectores del backplane para verificar la alineación y la integridad de los pines; confirme que el enlace Fieldbus a 2 Mbps esté activo mediante los indicadores LED de estado del módulo al encenderlo.
